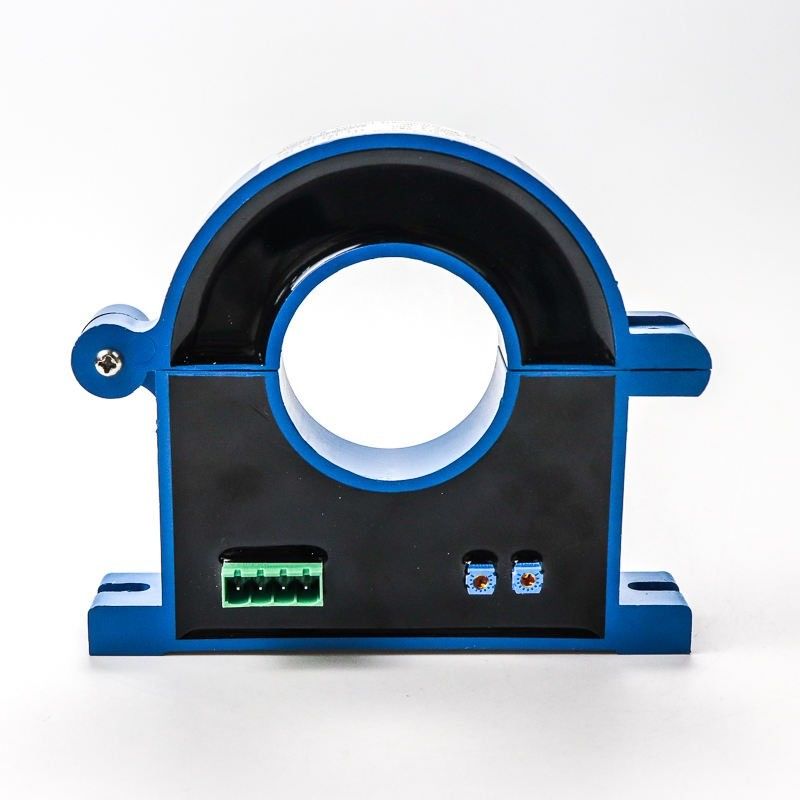

แบนด์วิดท์เซ็นเซอร์กระแส Hall Effect เชิงเส้นที่ดีตอบสนองรวดเร็ว

แบนด์วิดท์เซ็นเซอร์กระแส Hall Effect เชิงเส้นที่ดีและการตอบสนองที่รวดเร็ว


เซ็นเซอร์วัดกระแส Hall เป็นเซ็นเซอร์สนามแม่เหล็กที่ผลิตขึ้นตามเอฟเฟกต์ Hallมีโหมดการทำงาน 2 โหมด คือวงเปิด (โดยตรง) และวงปิด (สมดุลแม่เหล็ก)ข้อได้เปรียบของเซ็นเซอร์ Hall แบบขยายสัญญาณโดยตรงคือรูปแบบวงจรนั้นเรียบง่ายและราคาค่อนข้างต่ำข้อเสียคือความแม่นยำและความเป็นเชิงเส้นต่ำ เวลาตอบสนองช้า และอุณหภูมิที่เปลี่ยนแปลงมากเพื่อเอาชนะข้อบกพร่องเซ็นเซอร์กระแส Hall แบบวงปิด (สมดุลแม่เหล็ก) ได้ปรากฏขึ้นเซ็นเซอร์กระแสฮอลล์วงปิดเป็นที่รู้จักกันว่าเซ็นเซอร์กระแสฮอลล์ศูนย์ฟลักซ์ประกอบด้วยวงจรปฐมภูมิ วงแหวนแม่เหล็ก และองค์ประกอบฮอลล์ประกอบด้วยขดลวดทุติยภูมิ แอมพลิฟายเออร์ ฯลฯ เมื่อฟลักซ์แม่เหล็กที่สร้างขึ้นโดย IP กระแสปฐมภูมิมีความเข้มข้นในวงจรแม่เหล็กผ่านแกนแม่เหล็กคุณภาพสูง องค์ประกอบ Hall จะได้รับการแก้ไขในช่องว่างอากาศเพื่อตรวจจับฟลักซ์แม่เหล็ก และ กระแสชดเชยย้อนกลับจะถูกส่งออกผ่านขดลวดหลายรอบบนแกนแม่เหล็กใช้เพื่อชดเชยฟลักซ์แม่เหล็กที่สร้างขึ้นโดย IP ด้านหลัก เพื่อให้ฟลักซ์แม่เหล็กในวงจรแม่เหล็กมีค่าเป็นศูนย์เสมอหลังจากประมวลผลด้วยวงจรพิเศษแล้ว ขั้วต่อเอาต์พุตของเซ็นเซอร์สามารถส่งออกการเปลี่ยนแปลงกระแสที่สะท้อนกระแสของด้านปฐมภูมิได้อย่างแม่นยำเซ็นเซอร์กระแส Hall แบบวงปิดมีข้อดีหลายประการ เช่น เวลาตอบสนองสั้น ความถี่ในการทำงานสูง ความสามารถในการโอเวอร์โหลดที่แข็งแกร่ง และการแยกตัวสูง


เนื่องจากข้อดีหลายประการ เซ็นเซอร์กระแส Hall ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและเชื่อถือได้ของผลิตภัณฑ์อินเวอร์เตอร์ผ่านการตรวจจับและควบคุมกระแสไฟฟ้าปริมาณมากอย่างแม่นยำ เพื่อให้อินเวอร์เตอร์สามารถจัดการกับสภาวะที่ผิดปกติได้ทันเวลาในขณะที่ส่งออกตามปกติปรับปรุงความน่าเชื่อถือของตัวแปลงความถี่ และปรับปรุงคุณภาพความปลอดภัยของตัวแปลงความถี่ดังนั้น ข้อดีของเซ็นเซอร์กระแส Hall ในอินเวอร์เตอร์จึงชัดเจนมากขึ้นเรื่อย ๆ และกลายเป็นส่วนที่ขาดไม่ได้ของอุตสาหกรรมอินเวอร์เตอร์

พารามิเตอร์ทางไฟฟ้า



พารามิเตอร์	สัญลักษณ์	หน่วย	ข้อมูลจำเพาะ			เงื่อนไข
			นาที	พิมพ์	สูงสุด
ช่วงการวัดที่กำหนด	ไอ.พี.เอ็น	ก	-500		500
การจ่ายแรงดัน	ยูซี	วี	7.2	12	18	ความถูกต้องครบถ้วน
การบริโภคปัจจุบัน @IP=0A	เข้าใจแล้ว	ม		26		UC=12V, T=25°ซ
การบริโภคปัจจุบัน @IP=500A	เข้าใจแล้ว	ม		250		UC=12V, T=25°ซ
ความไว ข้อผิดพลาด ความแม่นยำ	เอ็กซ์จี	%	-0.5		0.5	=-40 ถึง 85°C; ± 3 ซิกมา(>±30A)
ออฟเซ็ต=0A	ไอโอเอส	ก		±0.2		=-40 ถึง 85°C;± 3 ซิกมา
ข้อผิดพลาดเชิงเส้นกับ IPN	εL	%		0.1		@อุณหภูมิห้อง
ค่าสัมประสิทธิ์อุณหภูมิของ G	บสย	ppm/ องศาเซลเซียส



ข้อกำหนดเอาต์พุต CAB-500 CAN


ความเร็วของ CANBUS อ้างอิงจากตารางเวอร์ชันผลิตภัณฑ์ โปรโตคอล CANBUS: เวอร์ชัน 2.0A/B
ความทนทานต่อออสซิลเลเตอร์ CAN: 0.3125%
ลำดับไบต์: big endian (โมโตโรล่า)

ตัวต้านทานปลายสาย 120 โอห์มที่จะเพิ่มภายนอก ความต้านทาน CAN ภายใน = 2.4Kohm


คำอธิบายข้อความ	รหัสสามารถ	ชื่อ	ความยาวข้อมูล (ไบต์)	ประเภทของกรอบ	ประเภทการเปิดตัวข้อความ	คำอธิบายสัญญาณ	ชื่อสัญญาณ	เริ่มบิต	จบบิต
ไอพีปัจจุบัน (mA)	0x3C2	CAB500	8	มาตรฐาน	ข้อความหมุนเวียนทุกๆ 10 มิลลิวินาที	ค่าไอพี: 80000000H= 0mA, 7FFFFFFFFH= - 1mA, 80000001H= 1mA	IP_VALUE	0	31
						b0:ข้อมูลข้อผิดพลาด (0=ปกติ 1=ล้มเหลว)	ERROR_INDICATION	32	32
						b7-b1:คุณภาพ Rx (0-100%)	ERROR_INFORMATION	33	39
						บิตว่าง (แก้ไขเป็น 0)	ไม่แน่นอน	40	47
							เวอร์ชั่น PCBA	48	55
							เฟิร์มแวร์เวอร์ชัน	56	63
