รายละเอียดสินค้า:
|
| คุณสมบัติ: | ลักษณะความถี่และอุณหภูมิที่ยอดเยี่ยม | ความจุ:: | 1.2 ยูเอฟ |
|---|---|---|---|
| แรงดันไฟฟ้า:: | 250-310V | วัสดุ: | ฟิล์มโพลีโพรพิลีนเคลือบโลหะ |
| แอปพลิเคชัน: | วัตถุประสงค์ทั่วไป | คำสำคัญ: | ตัวเก็บประจุความปลอดภัย X2 |
| เน้น: | ตัวเก็บประจุความปลอดภัย 125VAC X2,ตัวเก็บประจุความปลอดภัย X2 1.8 Uf,ตัวเก็บประจุ 1.8 Uf |
||

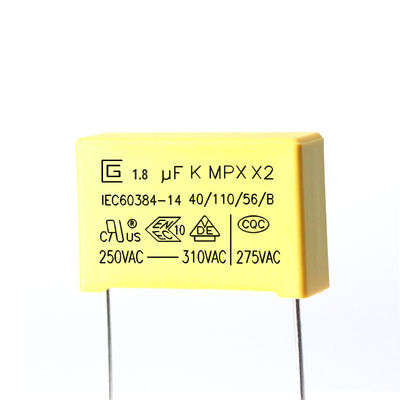

ฟิล์มโพลีโพรพิลีน Metallized 1.8uf 185K 125VAC X2 คุณสมบัติด้านความปลอดภัยที่ดีในสภาพแวดล้อมที่ชื้น
บทบาทของตัวเก็บประจุ X2
1. การชาร์จ หลังจากการชาร์จ สนามไฟฟ้าจะถูกสร้างขึ้นระหว่างสองแผ่นของตัวเก็บประจุ และกระบวนการชาร์จคือการเก็บพลังงานไฟฟ้าที่ได้รับจากแหล่งจ่ายไฟในตัวเก็บประจุ
2. การคายประจุ กระบวนการทำให้ตัวเก็บประจุที่มีประจุสูญเสียประจุและปล่อยประจุและพลังงานไฟฟ้าเรียกว่าดิสชาร์จ
3. อุปกรณ์จัดเก็บพลังงานที่ให้พลังงานแก่อุปกรณ์ในพื้นที่สามารถทำให้เอาต์พุตของตัวควบคุมแรงดันไฟฟ้าสม่ำเสมอและลดความต้องการโหลด
4. ตอบสนองการเปลี่ยนแปลงของกระแสวงจรไดรฟ์ หลีกเลี่ยงการรบกวนการมีเพศสัมพันธ์ร่วมกัน และลดอิมพีแดนซ์การรบกวนความถี่สูงเพิ่มเติมระหว่างแหล่งจ่ายไฟและกราวด์อ้างอิงในวงจร
ตัวเก็บประจุความปลอดภัย X2.pdf
การทำเครื่องหมาย
1. โลโก้ CIGU:
2.ความจุ:(104K ,0.1μF)
3. ความอดทนความจุ: (K) ± 10%
4. พิกัดแรงดันไฟฟ้า:250,275,300,305,310VAC 5. ระดับสินค้า:X2
6. ประเภทสินค้า: MPX
7. หมวดภูมิอากาศ: 40/110/56
8. ระดับความไวไฟแบบพาสซีฟ: B
9. เครื่องหมายการอนุมัติของจีน: CQC
10. เครื่องหมายการอนุมัติของเยอรมนี: VDE
11. เครื่องหมายรับรอง ENEC: ENEC
12. เครื่องหมายการอนุมัติของอเมริกา: CUL
13. มาตรฐานการอนุมัติ: IEC60384-14
ไม่. | วัสดุหลัก | ข้อมูลจำเพาะ | สังเกต |
1 | ฟิล์มโพรพิลีนเคลือบโลหะ | MPPZAH หรือ MPPA(5~12μm) | --- |
2 | Zn, Sn เส้น | โลหะผสม Zn หรือ Zn และ Sn | --- |
3 | เทอร์มินัล | Cu (ลวดทองแดง) (Φ0.55 หรือ 0.75 มม.) | ±0.05มม |
4 | วัสดุปิดผนึก | อีพอกซีเรซิน | UL94-V0 |
5 | กล่องพลาสติก | พีบีที | UL94-V0 |
คุณสมบัติ
1.สิ่งนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานในอนุกรมกับหลัก 100Vac-240Vac เช่น ตัวแบ่งความจุ เช่น มิเตอร์วัดพลังงาน ไดรเวอร์ LED เป็นต้น
2. ฟิล์มโพรพิลีนเคลือบโลหะ
3. คุณสมบัติการรักษาตัวเองที่ดีทนต่อแรงดันไฟกระชาก
4. เสถียรภาพที่ยาวนานของความจุ
5. คุณสมบัติที่ดีในสภาพแวดล้อมที่ชื้น
6. ความสามารถในการทนเปลวไฟที่ยอดเยี่ยมและใช้งานไม่ได้
โครงสร้างและวัสดุหลักของผลิตภัณฑ์
ข้อมูลจำเพาะ (IEC 60384-14)
| รายการทดสอบ | ต้องการประสิทธิภาพการทำงาน | เงื่อนไขการทดสอบ |
| ความจุ | ภายในพิกัดความเผื่อที่กำหนด | 1KHz, 1Vrms สูงสุดที่ 25 ℃ |
| ปัจจัยการกระจาย | 0.001 (0.1%) สูงสุด | 1KHz, 1Vrms สูงสุดที่ 25 ℃ |
| หลักฐานแรงดันไฟฟ้า | จะต้องไม่มีความผิดปกติ | ระหว่างเทอร์มินัล 4.3UR (Vdc) ทดสอบ 60 วินาที |
| ระหว่างขั้วต่อและกล่องหุ้ม UR×200％+1500Vac, 60 วินาที | ||
| ความต้านทานของฉนวน | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000 วินาที | 100±15Vdc, 60 วินาที / 25 ℃ |
| ความทนทานของการสิ้นสุด | ไม่มีการแตกหักของสายไฟและไม่ทำให้ตัวเก็บประจุเสียหาย | แรงดึงของเทอร์มินอลโหลด : 1.0 Kg |
การรับแรงดัดของเทอร์มินอลโหลดแรง : 0.5 Kg | ||
| ต้านทานความร้อนจากการบัดกรี | (1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ | อุณหภูมิบัดกรี: 260±5℃ |
| ความสามารถในการบัดกรี | 95% ของพื้นผิวเคลือบสี | อุณหภูมิบัดกรี: 260±5℃ |
| การเปลี่ยนแปลงอย่างรวดเร็วของอุณหภูมิ | ตัวเก็บประจุจะต้องได้รับการตรวจสอบด้วยสายตาและจะต้องไม่มีความเสียหายที่มองเห็นได้ | อุณหภูมิหมวดหมู่ที่ต่ำกว่า: -40 ℃ |
| การสั่นสะเทือน | ตัวเก็บประจุจะต้องได้รับการตรวจสอบด้วยสายตาและจะต้องไม่มีความเสียหายที่มองเห็นได้ | ช่วงความถี่: 10~55Hz |
| รายการทดสอบ | ต้องการประสิทธิภาพการทำงาน | เงื่อนไขการทดสอบ |
| ลำดับภูมิอากาศ | (1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ | ความร้อนแห้ง |
หนาว | ||
| สถานะคงที่ความร้อนชื้น | (1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ | +40°C และ 93% RH, 56 วัน |
| ชาร์จและคายประจุ | (1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ | แรงดันทดสอบ : √2 x URVAC 50 Hz |
| ความอดทน | (1) รูปร่างหน้าตา : ไม่มีความเสียหายที่มองเห็นได้ | 1.25 x UR VAC 50 Hz ทุกๆ 1 ชั่วโมง |
สภาพการเก็บรักษา
1 t ควรสังเกตว่าความสามารถในการบัดกรีของขั้วต่ออาจลดลงเมื่อเก็บไว้ในบรรยากาศเป็นระยะเวลานาน
2 ไม่ควรอยู่ในที่ที่มีอุณหภูมิสูงและความชื้นสูงเป็นพิเศษ โดยต้องเป็นไปตามเงื่อนไขต่อไปนี้ (เก็บในบรรจุภัณฑ์เดิม)
อุณหภูมิ: 35 MAX ความชื้นสัมพัทธ์: 60% MAX
3 ระยะเวลาการเก็บรักษา: สูญเสีย: สูงสุด 12 เดือน (นับจากวันที่ผลิตที่ระบุบนฉลากในถุงบรรจุภัณฑ์)
ข้อกำหนดด้านสิ่งแวดล้อม
1 การปฏิบัติตามข้อกำหนดของ RoHS
2 การปฏิบัติตามข้อกำหนดของ REACH
3 ไม่มีฮาโลเจน (ตามต้องการ)
4 โปรดดูเอกสารแนบ 2 สำหรับการทดสอบซ้ำของ Rohs และ Reach โดยบุคคลที่สาม
ควบคุมคุณภาพ
โครงสร้างผลิตภัณฑ์
มาตรฐานอ้างอิง
GB-T2693-2001(IDT IEC 60384-1-2008)ตัวเก็บประจุแบบคงที่สำหรับใช้ในอุปกรณ์อิเล็กทรอนิกส์ – ส่วนที่ 1: ข้อกำหนดทั่วไป
GB-T14472-1988 ตัวเก็บประจุแบบคงที่สำหรับใช้ในอุปกรณ์อิเล็กทรอนิกส์ - ส่วนที่ 16: ข้อกำหนดเฉพาะส่วน: ตัวเก็บประจุ DC แบบฟิล์มโพลีโพรพีลีนแบบคงที่
IEC-60384-14-2005 ตัวเก็บประจุคงที่สำหรับใช้ในอุปกรณ์อิเล็กทรอนิกส์ – ส่วนที่ 16: ข้อกำหนดเฉพาะส่วน: ตัวเก็บประจุ DC แบบฟิล์มโพลีโพรพีลีนเคลือบโลหะแบบคงที่
GB-T 2828.1-2003 ขั้นตอนการสุ่มตัวอย่างสำหรับการตรวจสอบตามคุณลักษณะ - ส่วนที่ 1: แผนการสุ่มตัวอย่างที่จัดทำดัชนีโดยขีดจำกัดคุณภาพที่ยอมรับ (AQL) สำหรับการตรวจสอบทีละล็อต (ISO 2859-1:1999, IDT)
