รายละเอียดสินค้า:
|
| คุณสมบัติ: | คุณสมบัติการหน่วงไฟที่ดีเยี่ยม | ความจุ:: | 1.0 ยูเอฟ |
|---|---|---|---|
| แรงดันไฟฟ้า:: | 250-310V | อุณหภูมิในการทำงาน: | -40℃～+110℃ |
| แอปพลิเคชัน:: | เครื่องใช้ในบ้าน แหล่งจ่ายไฟ แอมมิเตอร์ | สื่อที่มีอยู่: | แผ่นข้อมูล, ภาพถ่าย |
| เน้น: | ตัวเก็บประจุความปลอดภัย 105K X2,ตัวเก็บประจุความปลอดภัย X2 1.0 Uf,ตัวเก็บประจุ 105k |
||

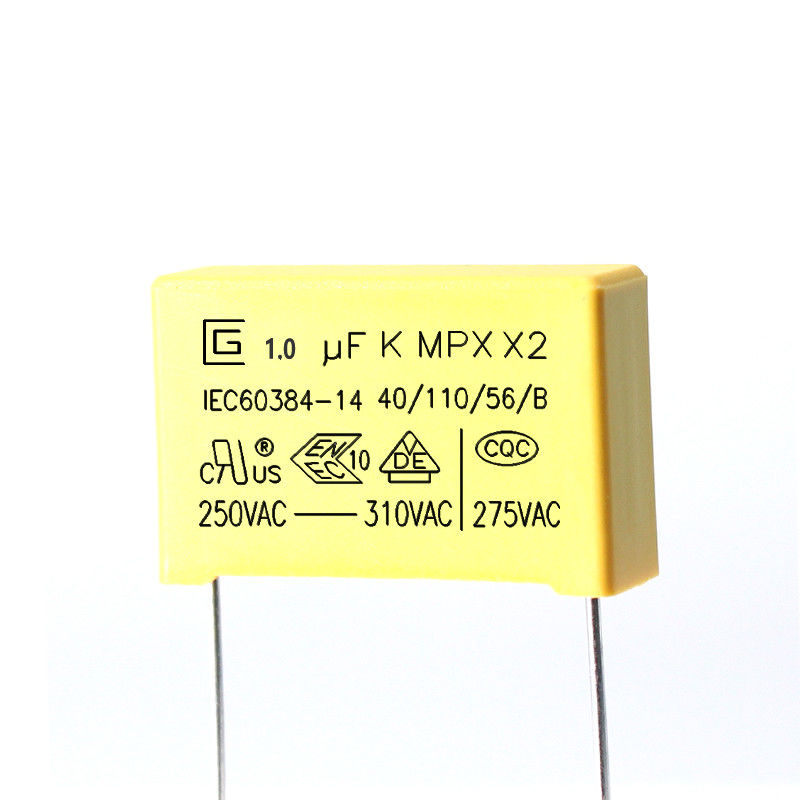

อายุการใช้งานยาวนานเนื่องจาก 1.0 ยูเอฟ 105K 275VAC X2 ตัวเก็บประจุความปลอดภัยคุณสมบัติทนไฟได้ดีเยี่ยม
ตัวเก็บประจุความปลอดภัย X2.pdf
ตัวเก็บประจุ X --- ตัวเก็บประจุแบบฟิล์มโพลีโพรพิลีนเคลือบโลหะ;โดยปกติแล้วตัวเก็บประจุ X ส่วนใหญ่ทำจากตัวเก็บประจุฟิล์มโพลีเอสเตอร์ที่มีความต้านทานกระแสกระเพื่อมที่ค่อนข้างใหญ่ตัวเก็บประจุประเภทนี้มีปริมาตรมาก แต่ยอมให้มีกระแสไฟฟ้าขนาดใหญ่สำหรับการชาร์จและคายประจุทันที และความต้านทานภายในมีขนาดเล็กตามไปด้วยตัวเก็บประจุ X ใช้ช่องสี่เหลี่ยมด้านนอกและ OPP แรงดันสูงด้านใน (การม้วนวัสดุโพลีโพรพีลีนที่เป็นโลหะ) ในบรรจุภัณฑ์พลาสติกวัสดุ OPP ไม่เพียงแต่มีประสิทธิภาพทางไฟฟ้าที่ดีกว่าเท่านั้น แต่ยังสามารถลดผลกระทบของพัลส์ความถี่สูงได้อย่างมีประสิทธิภาพเมื่อเชื่อมต่อขนานกับปลายอินพุตของแหล่งจ่ายไฟเอฟเฟกต์พลัง
การทำเครื่องหมาย
1. โลโก้ CIGU:
2.ความจุ:(104K ,0.1μF)
3. ความอดทนความจุ: (K) ± 10%
4. พิกัดแรงดันไฟฟ้า:250,275,300,305,310VAC 5. ระดับสินค้า:X2
6. ประเภทสินค้า: MPX
7. หมวดภูมิอากาศ: 40/110/56
8. ระดับความไวไฟแบบพาสซีฟ: B
9. เครื่องหมายการอนุมัติของจีน: CQC
10. เครื่องหมายการอนุมัติของเยอรมนี: VDE
11. เครื่องหมายรับรอง ENEC: ENEC
12. เครื่องหมายการอนุมัติของอเมริกา: CUL
13. มาตรฐานการอนุมัติ: IEC60384-14
แนะนำผลิตภัณฑ์
MPX ถูกพันด้วยไดอิเล็กตริกฟิล์มโพลีโพรพิลีนเคลือบโลหะ โครงสร้างไม่เหนี่ยวนำ ลวดทองแดงกระป๋อง และเคลือบอีพอกซีเรซินที่หน่วงการติดไฟมีคุณสมบัติในการรักษาตัวเองที่ดีเยี่ยมและสารหน่วงการติดไฟที่ดีตามมาตรฐาน UL 94-V0
ใบสมัครประเภท
ผลิตภัณฑ์นี้จะใช้กันอย่างแพร่หลายสำหรับตัวป้องกันสัญญาณรบกวนและการใช้งานตัวเก็บประจุข้ามสาย เหมาะสำหรับใช้ในสถานการณ์ที่ความล้มเหลวของตัวเก็บประจุจะไม่นำไปสู่อันตรายจากไฟฟ้าช็อต
คุณสมบัติ
1 โครงสร้างที่ไม่ใช่การเหนี่ยวนำ
2 ทนต่อความชื้นสูง
3 คุณสมบัติการรักษาตัวเอง
4 ประเภทสารหน่วงไฟ (ตามมาตรฐาน UL 94V-0)
5 การสูญเสียน้อยมาก
6 ลักษณะความถี่และอุณหภูมิที่ดีเยี่ยม
7 ความต้านทานฉนวนสูง
ข้อมูลจำเพาะ (IEC 60384-14)
| รายการทดสอบ | ต้องการประสิทธิภาพการทำงาน | เงื่อนไขการทดสอบ |
| ความจุ | ภายในพิกัดความเผื่อที่กำหนด | 1KHz, 1Vrms สูงสุดที่ 25 ℃ |
| ปัจจัยการกระจาย | 0.001 (0.1%) สูงสุด | 1KHz, 1Vrms สูงสุดที่ 25 ℃ |
| หลักฐานแรงดันไฟฟ้า | จะต้องไม่มีความผิดปกติ | ระหว่างเทอร์มินัล 4.3UR (Vdc) ทดสอบ 60 วินาที |
| ระหว่างขั้วต่อและกล่องหุ้ม UR×200％+1500Vac, 60 วินาที | ||
| ความต้านทานของฉนวน | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000 วินาที | 100±15Vdc, 60 วินาที / 25 ℃ |
| ความทนทานของการสิ้นสุด | ไม่มีการแตกหักของสายไฟและไม่ทำให้ตัวเก็บประจุเสียหาย |
แรงดึงของเทอร์มินอลโหลด : 1.0 Kg ระยะเวลาการถือครอง : 10 ± 1 วินาที |
|
การรับแรงดัดของเทอร์มินอลโหลดแรง : 0.5 Kg เวลาดัด : 4 x 90 ﾟ |
||
| ต้านทานความร้อนจากการบัดกรี |
(1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ (2) △C/C : ≤ ±5% ของค่าเริ่มต้น |
อุณหภูมิบัดกรี: 260±5℃ เวลาบัดกรี: 5 ± 0.5 วินาที |
| ความสามารถในการบัดกรี | 95% ของพื้นผิวเคลือบสี |
อุณหภูมิบัดกรี: 260±5℃ เวลาบัดกรี: 2 ± 0.5 วินาที |
| การเปลี่ยนแปลงอย่างรวดเร็วของอุณหภูมิ | ตัวเก็บประจุจะต้องได้รับการตรวจสอบด้วยสายตาและจะต้องไม่มีความเสียหายที่มองเห็นได้ |
อุณหภูมิหมวดหมู่ที่ต่ำกว่า: -40 ℃ อุณหภูมิหมวดหมู่ด้านบน: 110 ℃ จำนวนรอบ: 5 ระยะเวลา t1 = 30 นาที |
| การสั่นสะเทือน | ตัวเก็บประจุจะต้องได้รับการตรวจสอบด้วยสายตาและจะต้องไม่มีความเสียหายที่มองเห็นได้ |
ช่วงความถี่: 10~55Hz หลักสูตร: X,Y,Z (แกน) 2 ชม. / แกน (รวม 6 ชม.) ความกว้างของราง: 0.75 มม |
| รายการทดสอบ | ต้องการประสิทธิภาพการทำงาน | เงื่อนไขการทดสอบ |
| ลำดับภูมิอากาศ |
(1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ (2) △C/C : ≤ ±5% ของค่าเริ่มต้น (3) DF ( tanδ) : ≤ 0.008 ของค่าที่เพิ่มขึ้น (4) IR : ≥ 50% ของขีดจำกัดที่เกี่ยวข้อง (5) การพิสูจน์แรงดันไฟฟ้า : ปกติ |
ความร้อนแห้ง อุณหภูมิด้านบน: 110 ℃ ระยะเวลาต่ำกว่า: 16Hrs |
|
หนาว อุณหภูมิ: -40 ℃ ระยะเวลา: 2ชม |
||
| สถานะคงที่ความร้อนชื้น |
(1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ (2) △C/C : ≤ ±5% ของค่าเริ่มต้น (3) DF ( tanδ) : ≤ 0.008 ของค่าที่เพิ่มขึ้น (4) IR : ≥ 50% ของขีดจำกัดที่เกี่ยวข้อง (5) การพิสูจน์แรงดันไฟฟ้า : ปกติ |
+40°C และ 93% RH, 56 วัน |
| ชาร์จและคายประจุ |
(1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ (2) △C/C : ≤ ±10% ของค่าเริ่มต้น (3) DF ( tanδ) : ≤ 0.008 ของค่าที่เพิ่มขึ้น (4) IR : ≥ 50% ของขีดจำกัดที่เกี่ยวข้อง |
แรงดันทดสอบ : √2 x URVAC 50 Hz ชาร์จและคายประจุ: 0.5 วินาที/ครั้ง ทำซ้ำเป็นเวลา 10,000 รอบ |
| ความอดทน |
(1) รูปร่างหน้าตา : ไม่มีความเสียหายที่มองเห็นได้ (2) △C/C : ≤ ±10% ของค่าเริ่มต้น (3) DF ( tanδ) : ≤ 0.008 ของค่าที่เพิ่มขึ้น (4) IR : ≥ 50% ของขีดจำกัดที่เกี่ยวข้อง |
1.25 x UR VAC 50 Hz ทุกๆ 1 ชั่วโมง เพิ่มเป็น 1,000VAC เป็นเวลา 0.1 วินาที 1,000 ชั่วโมงที่อุณหภูมิสูงสุด |
สภาพการเก็บรักษา
1 t ควรสังเกตว่าความสามารถในการบัดกรีของขั้วต่ออาจลดลงเมื่อเก็บไว้ในบรรยากาศเป็นระยะเวลานาน
2 ไม่ควรอยู่ในที่ที่มีอุณหภูมิสูงและความชื้นสูงเป็นพิเศษ โดยต้องเป็นไปตามเงื่อนไขต่อไปนี้ (เก็บในบรรจุภัณฑ์เดิม)
อุณหภูมิ: 35 MAX ความชื้นสัมพัทธ์: 60% MAX
3 ระยะเวลาการเก็บรักษา: สูญเสีย: สูงสุด 12 เดือน (นับจากวันที่ผลิตที่ระบุบนฉลากในถุงบรรจุภัณฑ์)
|
รายการ |
ความต้องการลักษณะ |
วิธีทดสอบและเงื่อนไข |
||||||
|
หมวดภูมิอากาศ |
40/110/56 |
|||||||
|
ระดับการติดไฟแบบพาสซีฟ |
ข |
|||||||
|
อุณหภูมิในการทำงาน |
-40~+110 |
|||||||
|
ช่วงความจุ |
0.0022μF~2.2μF |
|||||||
|
ความอดทนความจุ |
±10%(K),±20%(M) |
1KHz ,1.0Vrms ,25 |
||||||
|
พิกัดแรงดันไฟฟ้า |
250V AC/275V AC/300V AC/305V AC/310V AC |
|||||||
|
ปัจจัยการกระจาย |
1KHz <0.10% |
IR≥6000s |
||||||
|
ความต้านทานของฉนวน |
C≤0.33μF |
C>0.33μF |
UR>100V ,100VDC, |
|||||
|
IR≥15000MΩ |
IR≥6000s |
60S,20 |
||||||
|
ทนต่อแรงดันไฟฟ้าระหว่างขั้ว |
ไม่มีการสลายหรือวาบไฟอย่างถาวร |
4.3UR(dc) 60s 25Cut off ปัจจุบัน 10mA |
||||||
|
ทนต่อแรงดันไฟฟ้าระหว่างขั้วต่อและเคส |
ไม่มีการสลายหรือวาบไฟอย่างถาวร |
2UR+1500V(ไฟฟ้ากระแสสลับ) 60 วินาที 25 ≥2000V(ไฟฟ้ากระแสสลับ) 25 |
||||||
|
สูงสุดเวลาที่เพิ่มขึ้นของพัลส์ (dv/dt) |
ระยะห่างของตะกั่ว |
|||||||
|
7.5 มม. 600V/μs |
10 มม |
15มม |
22.5มม |
27.5มม |
37.5 มม. 100V/μs |
|||
ข้อกำหนดด้านสิ่งแวดล้อม
1 การปฏิบัติตามข้อกำหนดของ RoHS
2 การปฏิบัติตามข้อกำหนดของ REACH
3 ไม่มีฮาโลเจน (ตามต้องการ)
4 โปรดดูเอกสารแนบ 2 สำหรับการทดสอบซ้ำของ Rohs และ Reach โดยบุคคลที่สาม
ควบคุมคุณภาพ
โครงสร้างผลิตภัณฑ์
