รายละเอียดสินค้า:
|
คุณสมบัติ: | เสถียรภาพที่ยาวนานของความจุ | ความจุ:: | 2.2 ยูเอฟ |
---|---|---|---|
แรงดันไฟฟ้า:: | 250-310V | วัสดุ: | ฟิล์มโพลีโพรพิลีนเคลือบโลหะ |
แอปพลิเคชัน: | วัตถุประสงค์ทั่วไป | คำสำคัญ: | ตัวเก็บประจุความปลอดภัย X2 |
เน้น: | ตัวเก็บประจุ 2.2 ยูเอฟ,ตัวเก็บประจุ 2.2 ยูเอฟ,ตัวเก็บประจุฟิล์มโพลีโพรพีลีนเคลือบโลหะ |

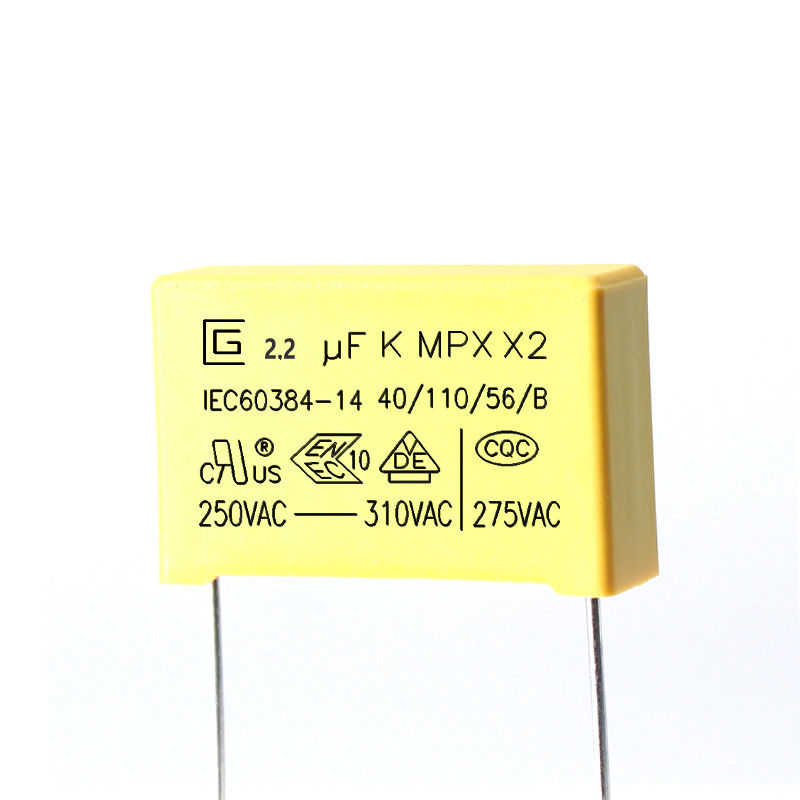

ความเสถียรที่ยาวนานของความจุ 2.2 ยูเอฟ 185K 225VAC X2 ฟิล์มโพลีโพรพีลีนเพื่อความปลอดภัย
ตัวเก็บประจุ Safety X2 เป็นตัวเก็บประจุแบบนิรภัยชนิดหนึ่งคาปาซิเตอร์นิรภัยจะใช้ในโอกาสดังกล่าว กล่าวคือ หลังจากคาปาซิเตอร์เสีย จะไม่ทำให้เกิดไฟฟ้าช็อตและไม่เป็นอันตรายต่อความปลอดภัยส่วนบุคคล
1. โครงสร้างหลักของตัวเก็บประจุความปลอดภัย X2
ทำจากฟิล์มโพลีโพรพีลีนเคลือบโลหะ โครงสร้างไม่เหนี่ยวนำที่คดเคี้ยว โดยใช้ลวดเหล็กหุ้มทองแดงกระป๋อง เปลือกพลาสติก และบรรจุภัณฑ์อีพอกซีเรซินที่หน่วงการติดไฟ
ฟิล์มโพลีโพรพิลีนใช้เป็นไดอิเล็กตริก และชั้นโลหะสังกะสี-อะลูมิเนียมบนพื้นผิวจะระเหยด้วยสุญญากาศเป็นอิเล็กโทรดผลิตขึ้นโดยการม้วนและกระบวนการอื่นๆภายนอกบรรจุด้วยเปลือกพลาสติกทนไฟ (PBT) และเคลือบด้วยอีพอกซีเรซินการออกแบบรูปลักษณ์มีขนาดกะทัดรัดและเหมาะสำหรับการติดตั้งตามโอกาสที่มีความหนาแน่นสูง
ตัวเก็บประจุแบบฟิล์มซีรีส์ X2 ส่วนใหญ่จะใช้สำหรับการปราบปราม EMI โดยการเชื่อมต่อ L/N ของอินพุตพลังงาน และใช้ควบคู่ไปกับพอร์ตอินพุตข้อดีมีดังนี้:
1. ตัวเก็บประจุนี้มีความเสถียรมากโดยมีการเปลี่ยนแปลงเล็กน้อยเมื่อเวลาผ่านไปและความเสถียร ดังนั้นอินพุตจึงไม่ได้รับผลกระทบจากปัจจัยด้านสิ่งแวดล้อมโดยง่าย
2. ไม่เหมือนกับตัวเก็บประจุเซรามิกชนิดอื่น ความจุของตัวเก็บประจุแบบฟิล์มจะได้รับผลกระทบจากแรงดันไฟฟ้าน้อยกว่าตัวเก็บประจุเซรามิก X7R มีการเปลี่ยนแปลงความจุ 40% ระหว่าง 0V ถึง 50% ของแรงดันไฟฟ้าที่ใช้
3. แตกต่างจากตัวเก็บประจุส่วนใหญ่ ตัวเก็บประจุแบบฟิล์มมีปัจจัยการกระจายที่ต่ำมากซึ่งหมายความว่าความร้อนจะเกิดขึ้นน้อยมากเมื่อกระแสไฟ AC ไหลผ่านตัวเก็บประจุแบบฟิล์มตัวเก็บประจุ X7R แปลง 10% ของกระแสที่ไหลผ่านให้เป็นความร้อน ในขณะที่ตัวเก็บประจุแบบฟิล์มมีค่าน้อยกว่า 0.1%
ตัวเก็บประจุความปลอดภัย X2.pdf
การทำเครื่องหมาย
1. โลโก้ CIGU:
2.ความจุ:(104K ,0.1μF)
3. ความอดทนความจุ: (K) ± 10%
4. พิกัดแรงดันไฟฟ้า:250,275,300,305,310VAC 5. ระดับสินค้า:X2
6. ประเภทสินค้า: MPX
7. หมวดภูมิอากาศ: 40/110/56
8. ระดับความไวไฟแบบพาสซีฟ: B
9. เครื่องหมายการอนุมัติของจีน: CQC
10. เครื่องหมายการอนุมัติของเยอรมนี: VDE
11. เครื่องหมายรับรอง ENEC: ENEC
12. เครื่องหมายการอนุมัติของอเมริกา: CUL
13. มาตรฐานการอนุมัติ: IEC60384-14
ไม่. |
วัสดุหลัก |
ข้อมูลจำเพาะ |
สังเกต |
1 |
ฟิล์มโพรพิลีนเคลือบโลหะ |
MPPZAH หรือ MPPA(5~12μm) |
--- |
2 |
Zn, Sn เส้น |
โลหะผสม Zn หรือ Zn และ Sn |
--- |
3 |
เทอร์มินัล |
Cu (ลวดทองแดง) (Φ0.55 หรือ 0.75 มม.) |
±0.05มม |
4 |
วัสดุปิดผนึก |
อีพอกซีเรซิน |
UL94-V0 |
5 |
กล่องพลาสติก |
พีบีที |
UL94-V0 |
คุณสมบัติ
1.สิ่งนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานในอนุกรมกับหลัก 100Vac-240Vac เช่น ตัวแบ่งความจุ เช่น มิเตอร์วัดพลังงาน ไดรเวอร์ LED เป็นต้น
2. ฟิล์มโพรพิลีนเคลือบโลหะ
3. คุณสมบัติการรักษาตัวเองที่ดีทนต่อแรงดันไฟกระชาก
4. เสถียรภาพที่ยาวนานของความจุ
5. คุณสมบัติที่ดีในสภาพแวดล้อมที่ชื้น
6. ความสามารถในการทนเปลวไฟที่ยอดเยี่ยมและใช้งานไม่ได้
โครงสร้างและวัสดุหลักของผลิตภัณฑ์
ข้อมูลจำเพาะ (IEC 60384-14)
รายการทดสอบ | ต้องการประสิทธิภาพการทำงาน | เงื่อนไขการทดสอบ |
ความจุ | ภายในพิกัดความเผื่อที่กำหนด | 1KHz, 1Vrms สูงสุดที่ 25 ℃ |
ปัจจัยการกระจาย | 0.001 (0.1%) สูงสุด | 1KHz, 1Vrms สูงสุดที่ 25 ℃ |
หลักฐานแรงดันไฟฟ้า | จะต้องไม่มีความผิดปกติ | ระหว่างเทอร์มินัล 4.3UR (Vdc) ทดสอบ 60 วินาที |
ระหว่างขั้วต่อและกล่องหุ้ม UR×200%+1500Vac, 60 วินาที | ||
ความต้านทานของฉนวน | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000 วินาที | 100±15Vdc, 60 วินาที / 25 ℃ |
ความทนทานของการสิ้นสุด | ไม่มีการแตกหักของสายไฟและไม่ทำให้ตัวเก็บประจุเสียหาย |
แรงดึงของเทอร์มินอลโหลด : 1.0 Kg |
การรับแรงดัดของเทอร์มินอลโหลดแรง : 0.5 Kg |
||
ต้านทานความร้อนจากการบัดกรี |
(1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ |
อุณหภูมิบัดกรี: 260±5℃ |
ความสามารถในการบัดกรี | 95% ของพื้นผิวเคลือบสี |
อุณหภูมิบัดกรี: 260±5℃ |
การเปลี่ยนแปลงอย่างรวดเร็วของอุณหภูมิ | ตัวเก็บประจุจะต้องได้รับการตรวจสอบด้วยสายตาและจะต้องไม่มีความเสียหายที่มองเห็นได้ |
อุณหภูมิหมวดหมู่ที่ต่ำกว่า: -40 ℃ |
การสั่นสะเทือน | ตัวเก็บประจุจะต้องได้รับการตรวจสอบด้วยสายตาและจะต้องไม่มีความเสียหายที่มองเห็นได้ |
ช่วงความถี่: 10~55Hz |
รายการทดสอบ | ต้องการประสิทธิภาพการทำงาน | เงื่อนไขการทดสอบ |
ลำดับภูมิอากาศ |
(1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ |
ความร้อนแห้ง |
หนาว |
||
สถานะคงที่ความร้อนชื้น |
(1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ |
+40°C และ 93% RH, 56 วัน |
ชาร์จและคายประจุ |
(1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ |
แรงดันทดสอบ : √2 x URVAC 50 Hz |
ความอดทน |
(1) รูปร่างหน้าตา : ไม่มีความเสียหายที่มองเห็นได้ |
1.25 x UR VAC 50 Hz ทุกๆ 1 ชั่วโมง |
สภาพการเก็บรักษา
1 t ควรสังเกตว่าความสามารถในการบัดกรีของขั้วต่ออาจลดลงเมื่อเก็บไว้ในบรรยากาศเป็นระยะเวลานาน
2 ไม่ควรอยู่ในที่ที่มีอุณหภูมิสูงและความชื้นสูงเป็นพิเศษ โดยต้องเป็นไปตามเงื่อนไขต่อไปนี้ (เก็บในบรรจุภัณฑ์เดิม)
อุณหภูมิ: 35 MAX ความชื้นสัมพัทธ์: 60% MAX
3 ระยะเวลาการเก็บรักษา: สูญเสีย: สูงสุด 12 เดือน (นับจากวันที่ผลิตที่ระบุบนฉลากในถุงบรรจุภัณฑ์)
ข้อกำหนดด้านสิ่งแวดล้อม
1 การปฏิบัติตามข้อกำหนดของ RoHS
2 การปฏิบัติตามข้อกำหนดของ REACH
3 ไม่มีฮาโลเจน (ตามต้องการ)
4 โปรดดูเอกสารแนบ 2 สำหรับการทดสอบซ้ำของ Rohs และ Reach โดยบุคคลที่สาม
ควบคุมคุณภาพ
โครงสร้างผลิตภัณฑ์
คาปาซิเตอร์นิรภัยจะใช้ในโอกาสดังกล่าว กล่าวคือ หลังจากคาปาซิเตอร์เสีย จะไม่ทำให้เกิดไฟฟ้าช็อตและไม่เป็นอันตรายต่อความปลอดภัยส่วนบุคคล
ประกอบด้วยตัวเก็บประจุ X และตัวเก็บประจุ Y สองประเภทตัวเก็บประจุ X เป็นตัวเก็บประจุที่เชื่อมต่อระหว่างสายไฟสองเส้น (LN)โดยทั่วไปจะใช้ตัวเก็บประจุแบบฟิล์มโลหะ เนื่องจากตัวเก็บประจุแบบฟิล์มเคลือบโลหะมีขนาดใหญ่ แต่สามารถชาร์จและคายประจุได้ทันทีกระแสยังมีขนาดใหญ่มากและความต้านทานภายในก็น้อยตามไปด้วยตัวเก็บประจุธรรมดามีตัวบ่งชี้กระแสกระเพื่อมที่ต่ำมากและมีความต้านทานภายในแบบไดนามิกสูงการเปลี่ยนตัวเก็บประจุ X ด้วยตัวเก็บประจุธรรมดา นอกจากตัวเก็บประจุที่ทนต่อแรงดันไฟฟ้าไม่เป็นไปตามมาตรฐานแล้ว ดัชนีกระแสกระเพื่อมยังเป็นเรื่องยากที่จะตอบสนองความต้องการฟิล์มที่ใช้ในตัวเก็บประจุฟิล์มเคลือบโลหะ ได้แก่ โพลิเอธิลีน โพลิโพรพิลีน โพลีคาร์บอเนต เป็นต้น และยังมีประเภทเคลือบนอกเหนือจากประเภทแผลตัวเก็บประจุแบบฟิล์มเคลือบโลหะชนิดนี้มีลักษณะที่เรียกว่า Self Healing Action กล่าวคือ ถ้าส่วนเล็ก ๆ ของอิเล็กโทรดเกิดการลัดวงจรเนื่องจากความเปราะบางของส่วนต่อประสานทางไฟฟ้า โลหะอิเล็กโทรดที่อยู่รอบ ๆ ส่วนที่ถูกลัดวงจรจะเกิดจาก พลังงานไฟฟ้าสถิตหรือกระแสไฟฟ้าลัดวงจรที่ดำเนินการโดยตัวเก็บประจุในเวลานั้นจะทำให้พื้นที่หลอมละลายและระเหยมากขึ้นเพื่อคืนค่าฉนวนเพื่อให้ตัวเก็บประจุกลับสู่บทบาทของตัวเก็บประจุอีกครั้งตัวเก็บประจุ Y เชื่อมต่อตามลำดับระหว่างสายไฟสองเส้นและความจุกราวด์ (LE , NE) โดยทั่วไปจะปรากฏเป็นคู่จากข้อจำกัดของกระแสไฟฟ้ารั่ว ค่าของตัวเก็บประจุ Y ไม่ควรมากเกินไปโดยทั่วไป ตัวเก็บประจุ X คือระดับ uF และตัวเก็บประจุ Y คือระดับ nFตัวเก็บประจุ X ยับยั้งการรบกวนโหมดดิฟเฟอเรนเชียล และตัวเก็บประจุ Y ยับยั้งการรบกวนโหมดทั่วไป
