รายละเอียดสินค้า:
|
| อุณหภูมิในการทำงาน: | -40°C~+85°C; | ความต้านทานของฉนวน: | >= 500 เมกะโอห์ม; |
|---|---|---|---|
| แรงดัน Rms สำหรับการทดสอบฉนวนไฟฟ้ากระแสสลับ: | 50Hz 1 นาที 2.5KV | ตัวอย่าง: | มีอยู่ |
| คำสำคัญ: | เซ็นเซอร์ปัจจุบัน | อุณหภูมิในการทำงาน: | -20-70 ℃ |
| ประเภทฟิวส์: | ประเภทผู้ถือฟิวส์ | แหล่งจ่ายไฟ:: | DC24V,DC12V,AC220V |
| เน้น: | CAB500 เซ็นเซอร์กระแส Hall Effect,เซ็นเซอร์กระแส Hall Effect DC24V,DC12V เซ็นเซอร์กระแส Hall Effect DC |
||

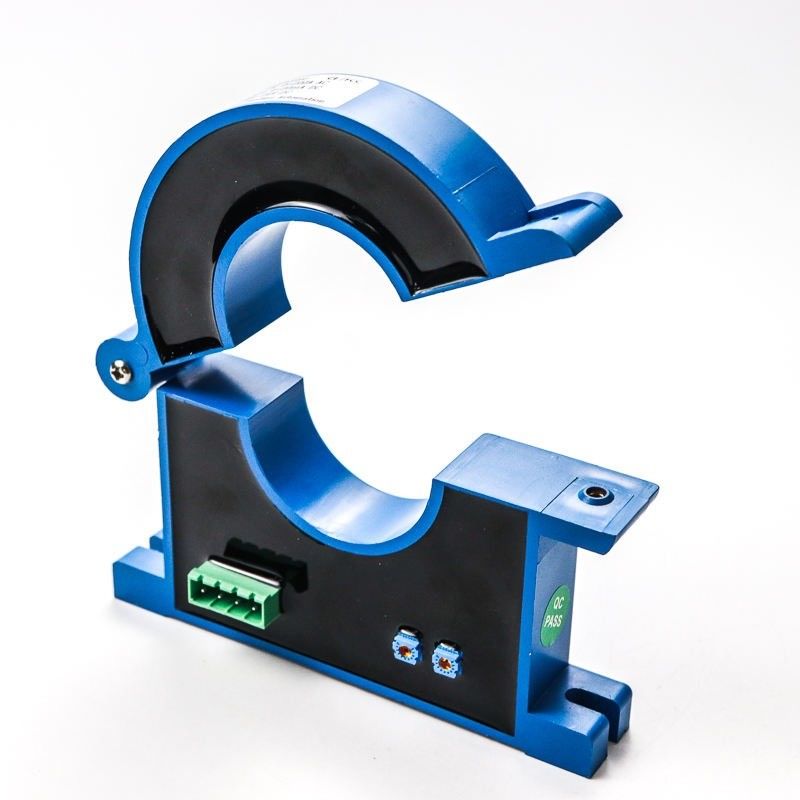

เซ็นเซอร์กระแส Hall Effect ความจุเกินพิกัดประสิทธิภาพไดนามิกที่ดี
ลักษณะ
เซ็นเซอร์ปัจจุบัน CAB500 Series ใช้เทคโนโลยี Sinomags Active Close Loop
ด้วยเอาต์พุตดิจิตอล CANBUSสามารถใช้วัดกระแสไฟฟ้าได้ 500Aโดยใช้เทคโนโลยี Digital Compensation ที่เป็นเอกสิทธิ์เฉพาะผลิตภัณฑ์นี้ผสมผสานประสิทธิภาพและความน่าเชื่อถือได้ดีที่สุด
ข้อผิดพลาด ± 0.2A @ ±<30A, ข้อผิดพลาด ±0.5A @ ±<100A;ข้อผิดพลาด ±1.0A @ ±100A-300A;ข้อผิดพลาด ±1.5A @ >±300-500A
ความเข้ากันได้ทางแม่เหล็กไฟฟ้าสูงกับสภาพแวดล้อมการรบกวนทางแม่เหล็กไฟฟ้าที่ซับซ้อน
ป้องกันการรบกวนจากสนามแม่เหล็กได้ดีเยี่ยม
สามารถออกบัสสะดวกสำหรับการรวมระบบ
ความสามารถในการจ่ายกระแสไฟฟ้าสูงเป็นพิเศษ
พารามิเตอร์ทั่วไป
อุณหภูมิในการทำงาน: -40°C~+85°C;
ความต้านทานของฉนวน: >= 500 MΩ;
แรงดัน Rms สำหรับการทดสอบฉนวนไฟฟ้ากระแสสลับ 50Hz 1 นาที 2.5KV แรงดันไฟเกิน 24V/1 นาที
แรงดันคายประจุไฟฟ้าสถิต 4KV
การติดตั้ง | รางมาตรฐาน+สกรูยึดระนาบ |
ด้านเดิมจัดอันดับปัจจุบัน | 50A;100A;200A;500A; 800A; 1000A; การปรับแต่ง |
ช่วงการวัดด้านเดิม | 100A-1200A |
จัดอันดับการส่งออก | 5V;DC0~20mA;DC4~20mA;การปรับแต่ง |
แหล่งจ่ายไฟเสริม | DC12V,DC24V,DC±12V,DC±15V |
กำลังโหลด | เอาท์พุทแรงดัน: 5mA; เอาต์พุตปัจจุบัน: 6V; |
เชิงเส้น | 0.005 |
ความแม่นยำ | 0.01 |
เวลาตอบสนอง | <200มิลลิวินาที |
ดริฟท์อุณหภูมิ | ≤500PPM/℃ |
วงกว้าง | กระแสตรง~20KHz |
การบริโภคในปัจจุบัน | ≤25mA |
อุณหภูมิในการทำงาน | -10℃~+70℃ |
อุณหภูมิในการจัดเก็บ | -25℃~+85℃ |
ความต้านทานแรงดันแยก | 2.5kV/50Hz,1นาที |
แรงดันออฟเซ็ต | ≤20mvV |
เอาต์พุตเป็นศูนย์ | ≤0.15mA |
di/dt ติดตาม | >50A/สหรัฐ |
พารามิเตอร์ทางไฟฟ้า
พารามิเตอร์ | สัญลักษณ์ | หน่วย | ข้อมูลจำเพาะ | เงื่อนไข | ||
นาที | พิมพ์ | สูงสุด | ||||
ช่วงการวัดที่กำหนด | ไอ.พี.เอ็น | ก | -500 | 500 | ||
การจ่ายแรงดัน | ยูซี | วี | 7.2 | 12 | 18 | ความถูกต้องครบถ้วน |
การบริโภคปัจจุบัน @IP=0A | เข้าใจแล้ว | ม | 26 | UC=12V, T=25°ซ | ||
การบริโภคปัจจุบัน @IP=500A | เข้าใจแล้ว | ม | 250 | UC=12V, T=25°ซ | ||
ความไว ข้อผิดพลาด ความแม่นยำ | เอ็กซ์จี | % | -0.5 | 0.5 | =-40 ถึง 85°C; | |
ออฟเซ็ต=0A | ไอโอเอส | ก | ±0.2 | =-40 ถึง 85°C;± 3 ซิกมา | ||
ข้อผิดพลาดเชิงเส้นกับ IPN | εL | % | 0.1 | @อุณหภูมิห้อง | ||
ค่าสัมประสิทธิ์อุณหภูมิของ G | บสย | ppm/ | ||||
