รายละเอียดสินค้า:
|
| คำสำคัญ: | Hall Effect DC เซ็นเซอร์ปัจจุบัน | แรงดันไฟเกิน: | 24V/1 นาที |
|---|---|---|---|
| แรงดันไฟฟฉาสถิต: | 4เควี | แรงดัน Rms สำหรับการทดสอบฉนวนไฟฟ้ากระแสสลับ: | 50Hz 1 นาที 2.5KV |
| ตัวอย่าง: | มีอยู่ | ประเภทฟิวส์: | ประเภทผู้ถือฟิวส์ |
| อุณหภูมิในการทำงาน: | -20-70 ℃ | แหล่งจ่ายไฟ:: | DC24V,DC12V,AC220V |
| เน้น: | เซ็นเซอร์กระแส Hall Effect ตอบสนองรวดเร็ว,เซ็นเซอร์กระแส Hall Effect 4KV,เซ็นเซอร์กระแสไฟ DC Hall Effect |
||

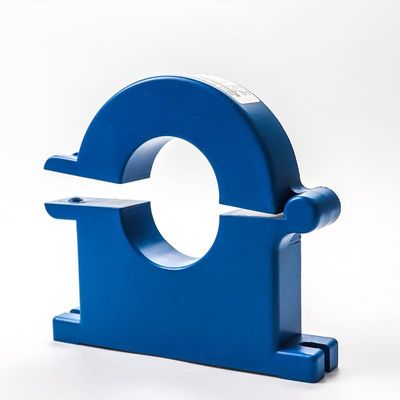

เซนเซอร์กระแส Hall Effect ตอบสนองรวดเร็ว ขนาดเล็ก น้ำหนักเบา ติดตั้งง่าย
เซ็นเซอร์ Hall เป็นเซ็นเซอร์สนามแม่เหล็กที่สร้างขึ้นตามเอฟเฟกต์ HallHall effect เป็นผลแม่เหล็กชนิดหนึ่งปรากฏการณ์นี้ถูกค้นพบโดย Hall (AHHall, 1855-1938) ในปี 1879 ขณะที่เขากำลังศึกษากลไกการนำไฟฟ้าของโลหะต่อมาพบว่าสารกึ่งตัวนำและของไหลที่เป็นสื่อกระแสไฟฟ้าก็มีผลนี้เช่นกัน และ Hall effect ของสารกึ่งตัวนำนั้นรุนแรงกว่าของโลหะมากองค์ประกอบ Hall ต่างๆ ที่ทำจากปรากฏการณ์นี้ถูกนำมาใช้กันอย่างแพร่หลายในเทคโนโลยีระบบอัตโนมัติทางอุตสาหกรรม เทคโนโลยีการตรวจจับ และการประมวลผลข้อมูล ฯลฯHall effect เป็นวิธีพื้นฐานในการศึกษาคุณสมบัติของวัสดุเซมิคอนดักเตอร์ค่าสัมประสิทธิ์ฮอลล์ที่วัดโดยการทดลองเอฟเฟกต์ฮอลล์สามารถกำหนดพารามิเตอร์ที่สำคัญ เช่น ประเภทการนำไฟฟ้า ความเข้มข้นของพาหะ และการเคลื่อนที่พาหะของวัสดุเซมิคอนดักเตอร์
ลักษณะ
เซ็นเซอร์ปัจจุบัน CAB500 Series ใช้เทคโนโลยี Sinomags Active Close Loop
ด้วยเอาต์พุตดิจิตอล CANBUSสามารถใช้วัดกระแสไฟฟ้าได้ 500Aโดยใช้เทคโนโลยี Digital Compensation ที่เป็นเอกสิทธิ์เฉพาะผลิตภัณฑ์นี้ผสมผสานประสิทธิภาพและความน่าเชื่อถือได้ดีที่สุด
ข้อผิดพลาด ± 0.2A @ ±<30A, ข้อผิดพลาด ±0.5A @ ±<100A;ข้อผิดพลาด ±1.0A @ ±100A-300A;ข้อผิดพลาด ±1.5A @ >±300-500A
ความเข้ากันได้ทางแม่เหล็กไฟฟ้าสูงกับสภาพแวดล้อมการรบกวนทางแม่เหล็กไฟฟ้าที่ซับซ้อน
ป้องกันการรบกวนจากสนามแม่เหล็กได้ดีเยี่ยม
สามารถออกบัสสะดวกสำหรับการรวมระบบ
ความสามารถในการจ่ายกระแสไฟฟ้าสูงเป็นพิเศษ
พารามิเตอร์ทั่วไป
อุณหภูมิในการทำงาน: -40°C~+85°C;
ความต้านทานของฉนวน: >= 500 MΩ;
แรงดัน Rms สำหรับการทดสอบฉนวนไฟฟ้ากระแสสลับ 50Hz 1 นาที 2.5KV แรงดันไฟเกิน 24V/1 นาที
แรงดันคายประจุไฟฟ้าสถิต 4KV
|
การติดตั้ง
|
รางมาตรฐาน+สกรูยึดระนาบ
|
|
ด้านเดิมจัดอันดับปัจจุบัน
|
50A;100A;200A;500A;
800A; 1000A; การปรับแต่ง |
|
ช่วงการวัดด้านเดิม
|
100A-1200A
|
|
จัดอันดับการส่งออก
|
5V;DC0~20mA;DC4~20mA;การปรับแต่ง
|
|
แหล่งจ่ายไฟเสริม
|
DC12V,DC24V,DC±12V,DC±15V
|
|
กำลังโหลด
|
เอาท์พุทแรงดัน: 5mA;
เอาต์พุตปัจจุบัน: 6V; |
|
เชิงเส้น
|
0.005
|
|
ความแม่นยำ
|
0.01
|
|
เวลาตอบสนอง
|
<200มิลลิวินาที
|
|
ดริฟท์อุณหภูมิ
|
≤500PPM/℃
|
|
วงกว้าง
|
กระแสตรง~20KHz
|
|
การบริโภคในปัจจุบัน
|
≤25mA
|
|
อุณหภูมิในการทำงาน
|
-10℃~+70℃
|
|
อุณหภูมิในการจัดเก็บ
|
-25℃~+85℃
|
|
ความต้านทานแรงดันแยก
|
2.5kV/50Hz,1นาที
|
|
แรงดันออฟเซ็ต
|
≤20mvV
|
|
เอาต์พุตเป็นศูนย์
|
≤0.15mA
|
|
di/dt ติดตาม
|
>50A/สหรัฐ
|
พารามิเตอร์ทางไฟฟ้า
|
พารามิเตอร์ |
สัญลักษณ์ |
หน่วย |
ข้อมูลจำเพาะ |
เงื่อนไข |
||
|
นาที |
พิมพ์ |
สูงสุด |
||||
|
ช่วงการวัดที่กำหนด |
ไอ.พี.เอ็น |
ก |
-500 |
500 |
||
|
การจ่ายแรงดัน |
ยูซี |
วี |
7.2 |
12 |
18 |
ความถูกต้องครบถ้วน |
|
การบริโภคปัจจุบัน @IP=0A |
เข้าใจแล้ว |
ม |
26 |
UC=12V, T=25°ซ |
||
|
การบริโภคปัจจุบัน @IP=500A |
เข้าใจแล้ว |
ม |
250 |
UC=12V, T=25°ซ |
||
|
ความไว ข้อผิดพลาด ความแม่นยำ |
เอ็กซ์จี |
% |
-0.5 |
0.5 |
=-40 ถึง 85°C; |
|
|
ออฟเซ็ต=0A |
ไอโอเอส |
ก |
±0.2 |
=-40 ถึง 85°C;± 3 ซิกมา |
||
|
ข้อผิดพลาดเชิงเส้นกับ IPN |
εL |
% |
0.1 |
@อุณหภูมิห้อง |
||
|
ค่าสัมประสิทธิ์อุณหภูมิของ G |
บสย |
ppm/ |
||||
ข้อกำหนดเอาต์พุต CAB-500 CAN
ความเร็วของ CANBUS อ้างอิงจากตารางเวอร์ชันผลิตภัณฑ์ โปรโตคอล CANBUS: เวอร์ชัน 2.0A/B
ความทนทานต่อออสซิลเลเตอร์ CAN: 0.3125%
ลำดับไบต์: big endian (โมโตโรล่า)
ตัวต้านทานปลายสาย 120 โอห์มที่จะเพิ่มภายนอก ความต้านทาน CAN ภายใน = 2.4Kohm
|
คำอธิบายข้อความ |
รหัสสามารถ |
ชื่อ |
ความยาวข้อมูล (ไบต์) |
ประเภทของกรอบ |
ประเภทการเปิดตัวข้อความ |
คำอธิบายสัญญาณ |
ชื่อสัญญาณ |
เริ่มบิต |
จบบิต |
|
ไอพีปัจจุบัน (mA) |
0x3C2 |
CAB500 |
8 |
มาตรฐาน |
ข้อความหมุนเวียนทุกๆ 10 มิลลิวินาที |
ค่าไอพี: 80000000H= 0mA, 7FFFFFFFFH= - 1mA, 80000001H= 1mA |
IP_VALUE |
0 |
31 |
|
b0:ข้อมูลข้อผิดพลาด (0=ปกติ 1=ล้มเหลว) |
ERROR_INDICATION |
32 |
32 |
||||||
|
b7-b1:คุณภาพ Rx (0-100%) |
ERROR_INFORMATION |
33 |
39 |
||||||
|
บิตว่าง (แก้ไขเป็น 0) |
ไม่แน่นอน |
40 |
47 |
||||||
|
เวอร์ชั่น PCBA |
48 |
55 |
|||||||
|
เฟิร์มแวร์เวอร์ชัน |
56 |
63 |
