รายละเอียดสินค้า:
|
| คุณสมบัติ: | คุณสมบัติการรักษาตัวเองที่ดี | ความจุ:: | 1.2 ยูเอฟ |
|---|---|---|---|
| แรงดันไฟฟ้า:: | 250-310V | วัสดุ: | ฟิล์มโพลีโพรพิลีนเคลือบโลหะ |
| แอปพลิเคชัน: | วัตถุประสงค์ทั่วไป | คำสำคัญ: | ตัวเก็บประจุความปลอดภัย X2 |
| เน้น: | ตัวเก็บประจุ 1.5 UF,ตัวเก็บประจุ 155k 1.5 UF,ตัวเก็บประจุ 155k |
||

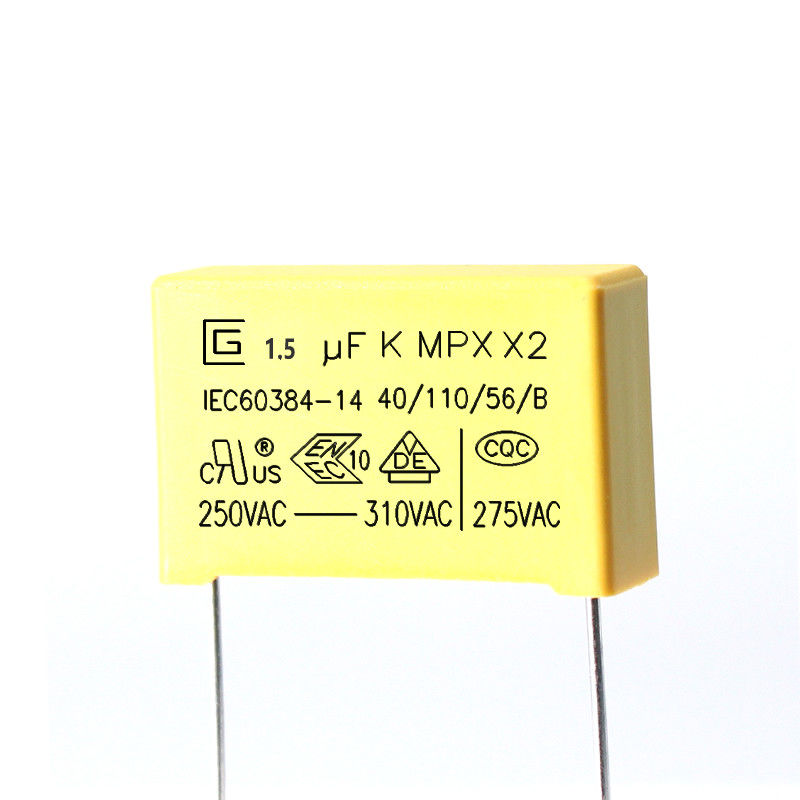

ฟิล์มโพลีโพรพิลีน Metallized 1.5 ยูเอฟ 155K 125VAC X2 ตัวเก็บประจุความปลอดภัยคุณสมบัติการรักษาตัวเองที่ดี
ตัวเก็บประจุ Safety X2 เป็นตัวเก็บประจุแบบนิรภัยชนิดหนึ่งคาปาซิเตอร์นิรภัยจะใช้ในโอกาสดังกล่าว กล่าวคือ หลังจากคาปาซิเตอร์เสีย จะไม่ทำให้เกิดไฟฟ้าช็อตและไม่เป็นอันตรายต่อความปลอดภัยส่วนบุคคล
1. โครงสร้างหลักของตัวเก็บประจุความปลอดภัย X2
ทำจากฟิล์มโพลีโพรพีลีนเคลือบโลหะ โครงสร้างไม่เหนี่ยวนำที่คดเคี้ยว โดยใช้ลวดเหล็กหุ้มทองแดงกระป๋อง เปลือกพลาสติก และบรรจุภัณฑ์อีพอกซีเรซินที่หน่วงการติดไฟ
ฟิล์มโพลีโพรพิลีนใช้เป็นไดอิเล็กตริก และชั้นโลหะสังกะสี-อะลูมิเนียมบนพื้นผิวจะระเหยด้วยสุญญากาศเป็นอิเล็กโทรดผลิตขึ้นโดยการม้วนและกระบวนการอื่นๆภายนอกบรรจุด้วยเปลือกพลาสติกทนไฟ (PBT) และเคลือบด้วยอีพอกซีเรซินการออกแบบรูปลักษณ์มีขนาดกะทัดรัดและเหมาะสำหรับการติดตั้งตามโอกาสที่มีความหนาแน่นสูง
ตัวเก็บประจุความปลอดภัย X2.pdf
ลักษณะของตัวเก็บประจุความปลอดภัย X2
โครงสร้างไม่เหนี่ยวนำด้วยฟิล์มโพลีโพรพิลีนเคลือบโลหะ
ทนต่อความชื้นได้ดีเยี่ยม
รักษาตัวเอง
คุณสมบัติทนไฟได้ดีเยี่ยม
สามารถทนต่อแรงดันไฟเกินได้
การใช้ตัวเก็บประจุความปลอดภัย X2
ยับยั้งการรบกวนทางแม่เหล็กไฟฟ้า
จัมเปอร์เส้น
เหมาะสำหรับการลดระดับความต้านทาน-ความจุของแอมมิเตอร์ ไดรเวอร์ LED คอนโทรลเลอร์ ฯลฯ แบบอนุกรมในวงจร
การทำเครื่องหมาย
1. โลโก้ CIGU:
2.ความจุ:(104K ,0.1μF)
3. ความอดทนความจุ: (K) ± 10%
4. พิกัดแรงดันไฟฟ้า:250,275,300,305,310VAC 5. ระดับสินค้า:X2
6. ประเภทสินค้า: MPX
7. หมวดภูมิอากาศ: 40/110/56
8. ระดับความไวไฟแบบพาสซีฟ: B
9. เครื่องหมายการอนุมัติของจีน: CQC
10. เครื่องหมายการอนุมัติของเยอรมนี: VDE
11. เครื่องหมายรับรอง ENEC: ENEC
12. เครื่องหมายการอนุมัติของอเมริกา: CUL
13. มาตรฐานการอนุมัติ: IEC60384-14
|
ไม่. |
วัสดุหลัก |
ข้อมูลจำเพาะ |
สังเกต |
|
1 |
ฟิล์มโพรพิลีนเคลือบโลหะ |
MPPZAH หรือ MPPA(5~12μm) |
--- |
|
2 |
Zn, Sn เส้น |
โลหะผสม Zn หรือ Zn และ Sn |
--- |
|
3 |
เทอร์มินัล |
Cu (ลวดทองแดง) (Φ0.55 หรือ 0.75 มม.) |
±0.05มม |
|
4 |
วัสดุปิดผนึก |
อีพอกซีเรซิน |
UL94-V0 |
|
5 |
กล่องพลาสติก |
พีบีที |
UL94-V0 |
คุณสมบัติ
1.สิ่งนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานในอนุกรมกับหลัก 100Vac-240Vac เช่น ตัวแบ่งความจุ เช่น มิเตอร์วัดพลังงาน ไดรเวอร์ LED เป็นต้น
2. ฟิล์มโพรพิลีนเคลือบโลหะ
3. คุณสมบัติการรักษาตัวเองที่ดีทนต่อแรงดันไฟกระชาก
4. เสถียรภาพที่ยาวนานของความจุ
5. คุณสมบัติที่ดีในสภาพแวดล้อมที่ชื้น
6. ความสามารถในการทนเปลวไฟที่ยอดเยี่ยมและใช้งานไม่ได้
โครงสร้างและวัสดุหลักของผลิตภัณฑ์
ข้อมูลจำเพาะ (IEC 60384-14)
| รายการทดสอบ | ต้องการประสิทธิภาพการทำงาน | เงื่อนไขการทดสอบ |
| ความจุ | ภายในพิกัดความเผื่อที่กำหนด | 1KHz, 1Vrms สูงสุดที่ 25 ℃ |
| ปัจจัยการกระจาย | 0.001 (0.1%) สูงสุด | 1KHz, 1Vrms สูงสุดที่ 25 ℃ |
| หลักฐานแรงดันไฟฟ้า | จะต้องไม่มีความผิดปกติ | ระหว่างเทอร์มินัล 4.3UR (Vdc) ทดสอบ 60 วินาที |
| ระหว่างขั้วต่อและกล่องหุ้ม UR×200％+1500Vac, 60 วินาที | ||
| ความต้านทานของฉนวน | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000 วินาที | 100±15Vdc, 60 วินาที / 25 ℃ |
| ความทนทานของการสิ้นสุด | ไม่มีการแตกหักของสายไฟและไม่ทำให้ตัวเก็บประจุเสียหาย |
แรงดึงของเทอร์มินอลโหลด : 1.0 Kg |
|
การรับแรงดัดของเทอร์มินอลโหลดแรง : 0.5 Kg |
||
| ต้านทานความร้อนจากการบัดกรี |
(1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ |
อุณหภูมิบัดกรี: 260±5℃ |
| ความสามารถในการบัดกรี | 95% ของพื้นผิวเคลือบสี |
อุณหภูมิบัดกรี: 260±5℃ |
| การเปลี่ยนแปลงอย่างรวดเร็วของอุณหภูมิ | ตัวเก็บประจุจะต้องได้รับการตรวจสอบด้วยสายตาและจะต้องไม่มีความเสียหายที่มองเห็นได้ |
อุณหภูมิหมวดหมู่ที่ต่ำกว่า: -40 ℃ |
| การสั่นสะเทือน | ตัวเก็บประจุจะต้องได้รับการตรวจสอบด้วยสายตาและจะต้องไม่มีความเสียหายที่มองเห็นได้ |
ช่วงความถี่: 10~55Hz |
| รายการทดสอบ | ต้องการประสิทธิภาพการทำงาน | เงื่อนไขการทดสอบ |
| ลำดับภูมิอากาศ |
(1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ |
ความร้อนแห้ง |
|
หนาว |
||
| สถานะคงที่ความร้อนชื้น |
(1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ |
+40°C และ 93% RH, 56 วัน |
| ชาร์จและคายประจุ |
(1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ |
แรงดันทดสอบ : √2 x URVAC 50 Hz |
| ความอดทน |
(1) รูปร่างหน้าตา : ไม่มีความเสียหายที่มองเห็นได้ |
1.25 x UR VAC 50 Hz ทุกๆ 1 ชั่วโมง |
สภาพการเก็บรักษา
1 t ควรสังเกตว่าความสามารถในการบัดกรีของขั้วต่ออาจลดลงเมื่อเก็บไว้ในบรรยากาศเป็นระยะเวลานาน
2 ไม่ควรอยู่ในที่ที่มีอุณหภูมิสูงและความชื้นสูงเป็นพิเศษ โดยต้องเป็นไปตามเงื่อนไขต่อไปนี้ (เก็บในบรรจุภัณฑ์เดิม)
อุณหภูมิ: 35 MAX ความชื้นสัมพัทธ์: 60% MAX
3 ระยะเวลาการเก็บรักษา: สูญเสีย: สูงสุด 12 เดือน (นับจากวันที่ผลิตที่ระบุบนฉลากในถุงบรรจุภัณฑ์)
ข้อกำหนดด้านสิ่งแวดล้อม
1 การปฏิบัติตามข้อกำหนดของ RoHS
2 การปฏิบัติตามข้อกำหนดของ REACH
3 ไม่มีฮาโลเจน (ตามต้องการ)
4 โปรดดูเอกสารแนบ 2 สำหรับการทดสอบซ้ำของ Rohs และ Reach โดยบุคคลที่สาม
ควบคุมคุณภาพ
โครงสร้างผลิตภัณฑ์
มาตรฐานอ้างอิง
GB-T2693-2001(IDT IEC 60384-1-2008)ตัวเก็บประจุแบบคงที่สำหรับใช้ในอุปกรณ์อิเล็กทรอนิกส์ – ส่วนที่ 1: ข้อกำหนดทั่วไป
GB-T14472-1988 ตัวเก็บประจุแบบคงที่สำหรับใช้ในอุปกรณ์อิเล็กทรอนิกส์ - ส่วนที่ 16: ข้อกำหนดเฉพาะส่วน: ตัวเก็บประจุ DC แบบฟิล์มโพลีโพรพีลีนแบบคงที่
IEC-60384-14-2005 ตัวเก็บประจุคงที่สำหรับใช้ในอุปกรณ์อิเล็กทรอนิกส์ – ส่วนที่ 16: ข้อกำหนดเฉพาะส่วน: ตัวเก็บประจุ DC แบบฟิล์มโพลีโพรพีลีนเคลือบโลหะแบบคงที่
GB-T 2828.1-2003 ขั้นตอนการสุ่มตัวอย่างสำหรับการตรวจสอบตามคุณลักษณะ - ส่วนที่ 1: แผนการสุ่มตัวอย่างที่จัดทำดัชนีโดยขีดจำกัดคุณภาพที่ยอมรับ (AQL) สำหรับการตรวจสอบทีละล็อต (ISO 2859-1:1999, IDT)
การบรรจุ
ถุงพลาสติกเป็นบรรจุภัณฑ์ขั้นต่ำปริมาณคือ 100,200,300, 500,1000 ชิ้น
ฉลากของ RoHS ประกอบด้วยชื่อผลิตภัณฑ์ ข้อกำหนด ปริมาณ หมายเลขล็อต วันที่ผลิต ฯลฯ
ภายในหนึ่งกล่องมีถุง N PCS
ขนาดกล่องด้านใน (L×W×H)=23×30×30cm Marking for RoHS AND SVHC
กล่องด้านนอกหนึ่งกล่องมีกล่องด้านในสองกล่อง
ขนาดกล่องด้านนอก (L×W×H)=48×32.2×33cm เครื่องหมาย RoHS และ SVHC
