รายละเอียดสินค้า:
|
| คุณสมบัติ: | การสูญเสียต่ำมากที่ความถี่สูง เหมาะสำหรับกระแสไฟฟ้าสูง | ความจุ:: | 0.33 ยูเอฟ |
|---|---|---|---|
| แรงดันไฟฟ้า:: | 250-310V | อุณหภูมิในการทำงาน: | -40℃～+110℃ |
| คุณภาพ: | 100% แบรนด์ใหม่และเป็นต้นฉบับ | ประเภทแพ็คเกจ: | ผ่านรู |
| เน้น: | 0.47 Uf X2 Safety Capacitor,พาวเวอร์ซัพพลาย X2 Safety Capacitor,0.47 Uf Capacitor |
||

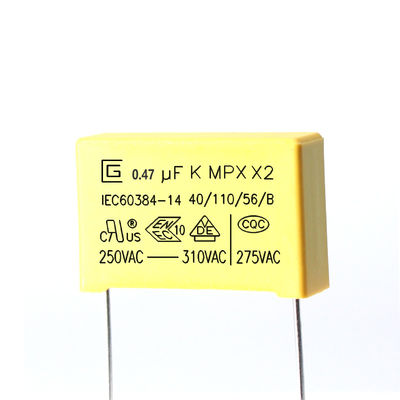

ความต้านทานฉนวนสูง 0.47 ยูเอฟ 474K 275VAC X2 ตัวเก็บประจุความปลอดภัยสำหรับแหล่งจ่ายไฟป้องกันการรบกวนทางแม่เหล็กไฟฟ้า
ตัวเก็บประจุความปลอดภัย X2.pdf
ฟังก์ชันตัวเก็บประจุ X2
1. ระงับการรบกวนทางแม่เหล็กไฟฟ้าของแหล่งจ่ายไฟ
หน้าที่ทั่วไปของตัวเก็บประจุนิรภัย X2 คือการยับยั้งการรบกวนทางแม่เหล็กไฟฟ้าของแหล่งจ่ายไฟโดยทั่วไปจะวางไว้ที่ทางเข้าของสายนิวทรัลและสายไฟที่มีไฟฟ้าของแหล่งจ่ายไฟในแหล่งจ่ายไฟมักจะใช้ร่วมกับตัวเก็บประจุ Y ความปลอดภัยx-capacitor เป็นตัวเก็บประจุที่เชื่อมต่อระหว่างสายไฟสองเส้น (LN) ของสายไฟเพื่อลดการรบกวนโหมดทั่วไปตัวเก็บประจุ Y เป็นตัวเก็บประจุที่เชื่อมต่อระหว่างสองเส้นของสายไฟและกราวด์ (LE, NE) และโดยทั่วไปจะปรากฏเป็นคู่เพื่อลดการรบกวนของฟิล์มดิฟเฟอเรนเชียลหากไม่ใช้ตัวเก็บประจุนิรภัยในแหล่งจ่ายไฟ ปัญหา EMC จะเกิดขึ้นเมื่อแหล่งจ่ายไฟได้รับการรับรอง ดังนั้นตัวเก็บประจุนิรภัยจึงขาดไม่ได้
2. ผลกระทบจากการลดระดับความจุของตัวต้านทาน
นอกเหนือจากการยับยั้งการรบกวนทางแม่เหล็กไฟฟ้าของแหล่งจ่ายไฟแล้ว X2 ยังสามารถเชื่อมต่อแบบอนุกรมในวงจรด้วยแหล่งจ่ายไฟ 100~250VAC และใช้เป็นตัวเก็บประจุ RC แบบ step-downวงจรลดระดับความต้านทาน-ความจุไฟฟ้าค่อนข้างเรียบง่ายและประหยัด และมักใช้ในวงจรพลังงานต่ำบางประเภท เช่น โมดูล LED และการควบคุมเครื่องใช้ในบ้านขนาดเล็ก
การทำเครื่องหมาย
1. โลโก้ CIGU:
2.ความจุ:(104K ,0.1μF)
3. ความอดทนความจุ: (K) ± 10%
4. พิกัดแรงดันไฟฟ้า:250,275,300,305,310VAC 5. ระดับสินค้า:X2
6. ประเภทสินค้า: MPX
7. หมวดภูมิอากาศ: 40/110/56
8. ระดับความไวไฟแบบพาสซีฟ: B
9. เครื่องหมายการอนุมัติของจีน: CQC
10. เครื่องหมายการอนุมัติของเยอรมนี: VDE
11. เครื่องหมายรับรอง ENEC: ENEC
แนะนำผลิตภัณฑ์
MPX ถูกพันด้วยไดอิเล็กตริกฟิล์มโพลีโพรพิลีนเคลือบโลหะ โครงสร้างไม่เหนี่ยวนำ ลวดทองแดงกระป๋อง และเคลือบอีพอกซีเรซินที่หน่วงการติดไฟมีคุณสมบัติในการรักษาตัวเองที่ดีเยี่ยมและสารหน่วงการติดไฟที่ดีตามมาตรฐาน UL 94-V0
คุณสมบัติ
1 โครงสร้างที่ไม่ใช่การเหนี่ยวนำ
2 ทนต่อความชื้นสูง
3 คุณสมบัติการรักษาตัวเอง
4 ประเภทสารหน่วงไฟ (ตามมาตรฐาน UL 94V-0)
5 การสูญเสียน้อยมาก
โครงสร้างและวัสดุหลักของผลิตภัณฑ์
ข้อมูลจำเพาะ (IEC 60384-14)
| รายการทดสอบ | ต้องการประสิทธิภาพการทำงาน | เงื่อนไขการทดสอบ |
| ความจุ | ภายในพิกัดความเผื่อที่กำหนด | 1KHz, 1Vrms สูงสุดที่ 25 ℃ |
| ปัจจัยการกระจาย | 0.001 (0.1%) สูงสุด | 1KHz, 1Vrms สูงสุดที่ 25 ℃ |
| หลักฐานแรงดันไฟฟ้า | จะต้องไม่มีความผิดปกติ | ระหว่างเทอร์มินัล 4.3UR (Vdc) ทดสอบ 60 วินาที |
| ระหว่างขั้วต่อและกล่องหุ้ม UR×200％+1500Vac, 60 วินาที | ||
| ความต้านทานของฉนวน | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000 วินาที | 100±15Vdc, 60 วินาที / 25 ℃ |
| ความทนทานของการสิ้นสุด | ไม่มีการแตกหักของสายไฟและไม่ทำให้ตัวเก็บประจุเสียหาย |
แรงดึงของเทอร์มินอลโหลด : 1.0 Kg ระยะเวลาการถือครอง : 10 ± 1 วินาที |
|
การรับแรงดัดของเทอร์มินอลโหลดแรง : 0.5 Kg เวลาดัด : 4 x 90 ﾟ |
||
| ต้านทานความร้อนจากการบัดกรี |
(1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ (2) △C/C : ≤ ±5% ของค่าเริ่มต้น |
อุณหภูมิบัดกรี: 260±5℃ เวลาบัดกรี: 5 ± 0.5 วินาที |
| ความสามารถในการบัดกรี | 95% ของพื้นผิวเคลือบสี |
อุณหภูมิบัดกรี: 260±5℃ เวลาบัดกรี: 2 ± 0.5 วินาที |
| การเปลี่ยนแปลงอย่างรวดเร็วของอุณหภูมิ | ตัวเก็บประจุจะต้องได้รับการตรวจสอบด้วยสายตาและจะต้องไม่มีความเสียหายที่มองเห็นได้ |
อุณหภูมิหมวดหมู่ที่ต่ำกว่า: -40 ℃ อุณหภูมิหมวดหมู่ด้านบน: 110 ℃ จำนวนรอบ: 5 ระยะเวลา t1 = 30 นาที |
| การสั่นสะเทือน | ตัวเก็บประจุจะต้องได้รับการตรวจสอบด้วยสายตาและจะต้องไม่มีความเสียหายที่มองเห็นได้ |
ช่วงความถี่: 10~55Hz หลักสูตร: X,Y,Z (แกน) 2 ชม. / แกน (รวม 6 ชม.) ความกว้างของราง: 0.75 มม |
| รายการทดสอบ | ต้องการประสิทธิภาพการทำงาน | เงื่อนไขการทดสอบ |
| ลำดับภูมิอากาศ |
(1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ (2) △C/C : ≤ ±5% ของค่าเริ่มต้น (3) DF ( tanδ) : ≤ 0.008 ของค่าที่เพิ่มขึ้น (4) IR : ≥ 50% ของขีดจำกัดที่เกี่ยวข้อง (5) การพิสูจน์แรงดันไฟฟ้า : ปกติ |
ความร้อนแห้ง อุณหภูมิด้านบน: 110 ℃ ระยะเวลาต่ำกว่า: 16Hrs |
|
หนาว อุณหภูมิ: -40 ℃ ระยะเวลา: 2ชม |
||
| สถานะคงที่ความร้อนชื้น |
(1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ (2) △C/C : ≤ ±5% ของค่าเริ่มต้น (3) DF ( tanδ) : ≤ 0.008 ของค่าที่เพิ่มขึ้น (4) IR : ≥ 50% ของขีดจำกัดที่เกี่ยวข้อง (5) การพิสูจน์แรงดันไฟฟ้า : ปกติ |
+40°C และ 93% RH, 56 วัน |
| ชาร์จและคายประจุ |
(1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ (2) △C/C : ≤ ±10% ของค่าเริ่มต้น (3) DF ( tanδ) : ≤ 0.008 ของค่าที่เพิ่มขึ้น (4) IR : ≥ 50% ของขีดจำกัดที่เกี่ยวข้อง |
แรงดันทดสอบ : √2 x URVAC 50 Hz ชาร์จและคายประจุ: 0.5 วินาที/ครั้ง ทำซ้ำเป็นเวลา 10,000 รอบ |
| ความอดทน |
(1) รูปร่างหน้าตา : ไม่มีความเสียหายที่มองเห็นได้ (2) △C/C : ≤ ±10% ของค่าเริ่มต้น (3) DF ( tanδ) : ≤ 0.008 ของค่าที่เพิ่มขึ้น (4) IR : ≥ 50% ของขีดจำกัดที่เกี่ยวข้อง |
1.25 x UR VAC 50 Hz ทุกๆ 1 ชั่วโมง เพิ่มเป็น 1,000VAC เป็นเวลา 0.1 วินาที 1,000 ชั่วโมงที่อุณหภูมิสูงสุด |
สภาพการเก็บรักษา
1 t ควรสังเกตว่าความสามารถในการบัดกรีของขั้วต่ออาจลดลงเมื่อเก็บไว้ในบรรยากาศเป็นระยะเวลานาน
2 ไม่ควรอยู่ในที่ที่มีอุณหภูมิสูงและความชื้นสูงเป็นพิเศษ โดยต้องเป็นไปตามเงื่อนไขต่อไปนี้ (เก็บในบรรจุภัณฑ์เดิม)
อุณหภูมิ: 35 MAX ความชื้นสัมพัทธ์: 60% MAX
3 ระยะเวลาการเก็บรักษา: สูญเสีย: สูงสุด 12 เดือน (นับจากวันที่ผลิตที่ระบุบนฉลากในถุงบรรจุภัณฑ์)
ข้อกำหนดด้านสิ่งแวดล้อม
1 การปฏิบัติตามข้อกำหนดของ RoHS
2 การปฏิบัติตามข้อกำหนดของ REACH
3 ไม่มีฮาโลเจน (ตามต้องการ)
4 โปรดดูเอกสารแนบ 2 สำหรับการทดสอบซ้ำของ Rohs และ Reach โดยบุคคลที่สาม
ควบคุมคุณภาพ
โครงสร้างผลิตภัณฑ์
การบรรจุ
ถุงพลาสติกเป็นบรรจุภัณฑ์ขั้นต่ำปริมาณคือ 100,200,300, 500,1000 ชิ้น
ฉลากของ RoHS ประกอบด้วยชื่อผลิตภัณฑ์ ข้อกำหนด ปริมาณ หมายเลขล็อต วันที่ผลิต ฯลฯ
ภายในหนึ่งกล่องมีถุง N PCS
ขนาดกล่องด้านใน (L×W×H)=23×30×30cm Marking for RoHS AND SVHC
กล่องด้านนอกหนึ่งกล่องมีกล่องด้านในสองกล่อง
ขนาดกล่องด้านนอก (L×W×H)=48×32.2×33cm เครื่องหมาย RoHS และ SVHC
