รายละเอียดสินค้า:
|
| DC Spark-over แรงดัน: | 75~1000V | ขนาด: | 4.5มม.*3.2มม |
|---|---|---|---|
| ปรับแต่ง: | ให้บริการตัวอย่าง | คำสำคัญ: | ท่อระบายแก๊ส |
| ตัวอย่าง: | มีอยู่ | คุณสมบัติ: | แรงดันโฮลโอเวอร์สูง |
| เน้น: | หลอดปล่อยเซรามิก SMD,หลอดปล่อยเซรามิก 230XM |
||

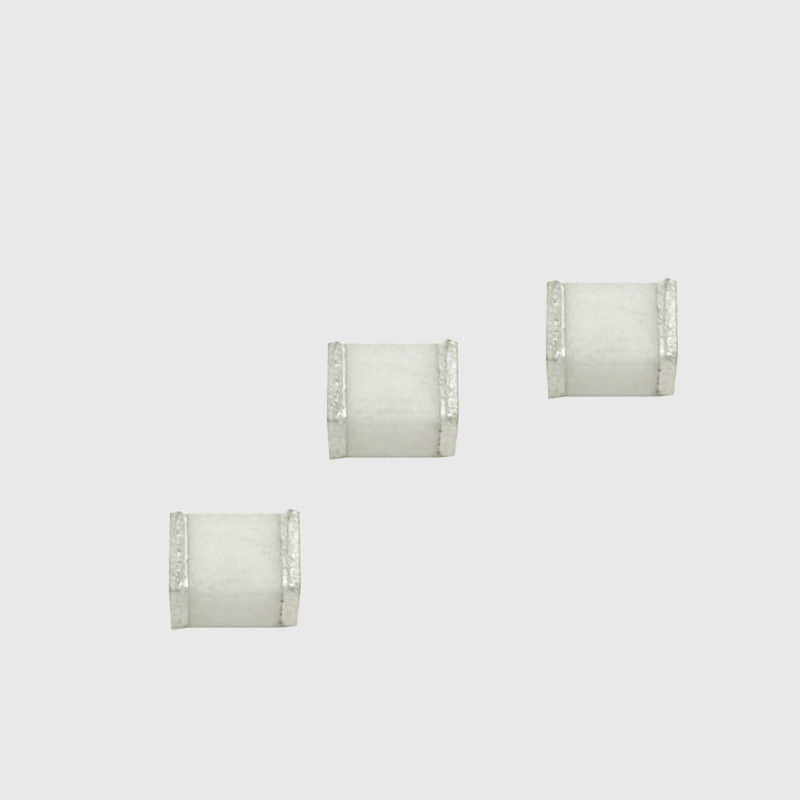

การออกแบบ Micro-Gap ความจุต่ำ 4.5 มม. * 3.2 มม. ท่อปล่อยก๊าซ SMD 230XM สำหรับแหล่งจ่ายไฟ
SMD 230XM.pdf
ท่อระบายแก๊สเป็นส่วนประกอบป้องกันฟ้าผ่าแบบช่องว่างซึ่งใช้กันอย่างแพร่หลายในการป้องกันฟ้าผ่าของระบบสื่อสารหลอดดิสชาร์จมักใช้ในวงจรป้องกันหลายระดับในขั้นที่หนึ่งหรือสองขั้นแรกเพื่อปล่อยกระแสฟ้าผ่าทันทีทันใดและจำกัดแรงดันไฟเกินเนื่องจากความต้านทานของฉนวนระหว่างอิเล็กโทรดของท่อดิสชาร์จมีขนาดใหญ่และความจุของกาฝากมีขนาดเล็ก จึงไม่เหมาะสำหรับการป้องกันฟ้าผ่าความถี่สูงสำหรับสายสัญญาณซึ่งมีข้อดีที่ชัดเจนข้อบกพร่องหลักของลักษณะการป้องกันของท่อปล่อยคือการหน่วงเวลาการปล่อยมีขนาดใหญ่ ความไวในการดำเนินการไม่เหมาะ และเป็นการยากที่จะระงับคลื่นฟ้าผ่าได้อย่างมีประสิทธิภาพด้วยหัวคลื่นที่สูงชัน และมี ปัญหาล้อหมุนฟรีในระบบป้องกันฟ้าผ่า
ท่อปล่อยแก๊สที่ใช้กันทั่วไป ได้แก่ ท่อปล่อยสองขั้วและท่อปล่อยสามขั้ววัสดุเปลือกบรรจุภัณฑ์ส่วนใหญ่เป็นเซรามิกจึงเรียกว่าหลอดปล่อยเซรามิก
หลักการเลือก
(1) แรงดันไฟ DC ของท่อจ่ายก๊าซจะต้องสูงกว่าแรงดันสูงสุดระหว่างการทำงานปกติของสาย เพื่อไม่ให้ส่งผลกระทบต่อการทำงานปกติของสาย
(2) แรงดันพัลส์ดิสชาร์จของท่อจ่ายแก๊สต้องต่ำกว่าค่าแรงดันสูงสุดที่สายสามารถทนได้ เพื่อให้แน่ใจว่าท่อจ่ายแก๊สสามารถตอบสนองได้เร็วกว่าสายในกรณีที่เกิดแรงดันไฟเกินทันที และ จำกัดแรงดันไฟฟ้าเกินให้เป็นค่าที่ปลอดภัยล่วงหน้า
(3) แรงดันพักของท่อปล่อยก๊าซควรสูงที่สุดเท่าที่จะเป็นไปได้เมื่อแรงดันไฟฟ้าเกินหายไป ท่อปล่อยก๊าซสามารถดับได้ทันเวลาโดยไม่กระทบต่อการทำงานปกติของท่อ
(4) สายดินควรสั้นที่สุดเท่าที่จะเป็นไปได้และหนาพอที่จะปล่อยกระแสไฟฟ้าปริมาณมากชั่วคราวได้สะดวก
(5) หากแรงดันไฟฟ้าเกินเป็นเวลานานเกินไป ท่อปล่อยก๊าซจะสร้างความร้อนจำนวนมากเพื่อป้องกันความเสียหายต่ออุปกรณ์ที่ได้รับการป้องกันเนื่องจากความร้อนสูงเกินไป ท่อระบายแก๊สควรติดตั้งอุปกรณ์การ์ดป้องกันความล้มเหลวในปัจจุบัน ท่อปล่อยก๊าซบางผลิตภัณฑ์ใหม่มีการ์ดนิรภัย
คุณสมบัติ
• สอดคล้องกับ RoHS และ HF
• ขนาด:4.5mm*3.2mm
• แรงดันไฟฟ้า DC Spark-over: 75~1000V
• แรงดันพังทลายที่เสถียร
• ความต้านทานฉนวนสูง
• แรงดันโฮลโอเวอร์สูง
• ความสามารถในการดูดซับกระแสชั่วคราวขนาดใหญ่
• ความจุต่ำ
• การออกแบบช่องว่างขนาดเล็ก
แอปพลิเคชั่นที่แนะนำ
• อุปกรณ์สื่อสาร • อุปกรณ์ CATV
• อุปกรณ์ทดสอบ
• สายข้อมูล
• เพาเวอร์ซัพพลาย
• การป้องกันโทรคมนาคม SLIC
• โทรคมนาคม
