รายละเอียดสินค้า:
|
| DC Spark-over แรงดัน: | 75~1000V | ขนาด: | 4.5มม.*3.2มม |
|---|---|---|---|
| ปรับแต่ง: | ให้บริการตัวอย่าง | ตัวอย่าง: | มีอยู่ |
| คำสำคัญ: | ท่อระบายแก๊ส | คุณสมบัติ: | ความต้านทานฉนวนสูง |
| เน้น: | ท่อปล่อยแก๊ส SMD,ท่อปล่อยแก๊ส 230XM |
||

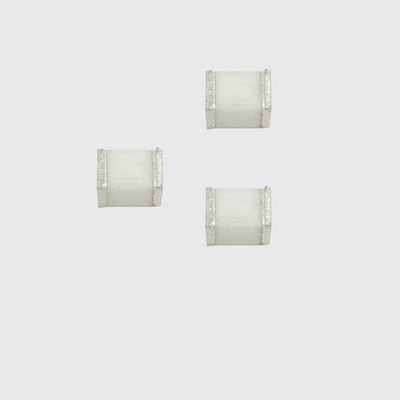

ความต้านทานฉนวนสูง 4.5 มม. * 3.2 มม. ท่อปล่อยก๊าซ SMD 230XM สำหรับแหล่งจ่ายไฟ
SMD 230XM.pdf
หลักการทำงานของท่อระบายแก๊ส
เมื่อแรงดันไฟฟ้าที่ใช้เพิ่มขึ้นจนเกินค่าความเป็นฉนวนของแก๊ส ช่องว่างระหว่างขั้วทั้งสองจะสลายการคายประจุ และสถานะฉนวนเดิมจะเปลี่ยนเป็นสถานะนำไฟฟ้าระดับแรงดันตกค้าง
ส่วนประกอบหลักของท่อระบายเพนโทดโดยพื้นฐานแล้วจะเหมือนกันกับท่อปล่อยแบบสองขั้วและสามขั้ว และมีความสมมาตรของการปล่อยที่ดีกว่าและเหมาะสำหรับการป้องกันแบบหลายสาย(ใช้กันทั่วไปในการป้องกันสายสื่อสาร) การกระจายตัวของท่อปล่อยสองขั้วมีขนาดค่อนข้างใหญ่เมื่อใช้ท่อดิสชาร์จสองขั้ว แรงดันเกินในโหมดทั่วไปอาจถูกแปลงเป็นแรงดันเกินในโหมดดิฟเฟอเรนเชียลแรงดันใช้งานปกติของระบบที่ใช้กับปลายทั้งสองของท่อจ่ายในระบบควรต่ำกว่าแรงดันไฟเพื่อรักษาการคายประจุ มิฉะนั้น จะมีปัญหาในการหมุนอิสระค่าแรงดันไฟฟ้าสำหรับการปลดปล่อยการเรืองแสงที่ยั่งยืนนั้นสูงกว่าค่าแรงดันไฟฟ้าสำหรับการปลดปล่อยอาร์คที่ยั่งยืน
หลักการเลือก
(1) แรงดันไฟ DC ของท่อจ่ายก๊าซจะต้องสูงกว่าแรงดันสูงสุดระหว่างการทำงานปกติของสาย เพื่อไม่ให้ส่งผลกระทบต่อการทำงานปกติของสาย
(2) แรงดันพัลส์ดิสชาร์จของท่อจ่ายแก๊สต้องต่ำกว่าค่าแรงดันสูงสุดที่สายสามารถทนได้ เพื่อให้แน่ใจว่าท่อจ่ายแก๊สสามารถตอบสนองได้เร็วกว่าสายในกรณีที่เกิดแรงดันไฟเกินทันที และ จำกัดแรงดันไฟฟ้าเกินให้เป็นค่าที่ปลอดภัยล่วงหน้า
(3) แรงดันพักของท่อปล่อยก๊าซควรสูงที่สุดเท่าที่จะเป็นไปได้เมื่อแรงดันไฟฟ้าเกินหายไป ท่อปล่อยก๊าซสามารถดับได้ทันเวลาโดยไม่กระทบต่อการทำงานปกติของท่อ
(4) สายดินควรสั้นที่สุดเท่าที่จะเป็นไปได้และหนาพอที่จะปล่อยกระแสไฟฟ้าปริมาณมากชั่วคราวได้สะดวก
(5) หากแรงดันไฟฟ้าเกินเป็นเวลานานเกินไป ท่อปล่อยก๊าซจะสร้างความร้อนจำนวนมากเพื่อป้องกันความเสียหายต่ออุปกรณ์ที่ได้รับการป้องกันเนื่องจากความร้อนสูงเกินไป ท่อระบายแก๊สควรติดตั้งอุปกรณ์การ์ดป้องกันความล้มเหลวในปัจจุบัน ท่อปล่อยก๊าซบางผลิตภัณฑ์ใหม่มีการ์ดนิรภัย
คุณสมบัติ
• สอดคล้องกับ RoHS และ HF
• ขนาด:4.5mm*3.2mm
• แรงดันไฟฟ้า DC Spark-over: 75~1000V
• แรงดันพังทลายที่เสถียร
• ความต้านทานฉนวนสูง
• แรงดันโฮลโอเวอร์สูง
• ความสามารถในการดูดซับกระแสชั่วคราวขนาดใหญ่
• ความจุต่ำ
• การออกแบบช่องว่างขนาดเล็ก
แอปพลิเคชั่นที่แนะนำ
• อุปกรณ์สื่อสาร • อุปกรณ์ CATV
• อุปกรณ์ทดสอบ
• สายข้อมูล
• เพาเวอร์ซัพพลาย
• การป้องกันโทรคมนาคม SLIC
• โทรคมนาคม
