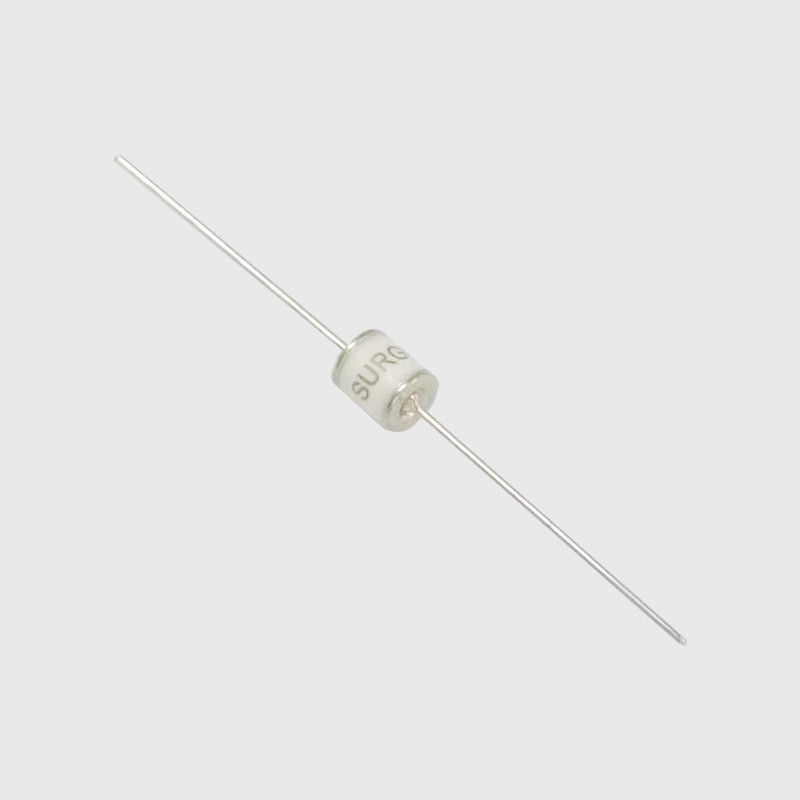

70V - 5000V Glass Discharge Tube ตัวอย่างโครงสร้าง SMD มีจำหน่าย

ท่อระบายก๊าซความจุต่ำ - ซีรีส์ SX5 เป็นไปตาม RoHS และ HF

SX5 0 - 230X SMDT.pdf


โครงสร้าง


ท่อปล่อยก๊าซบางชนิดใช้แก้วเป็นเปลือกหุ้มท่อบางคนยังใช้เซรามิกเป็นเปลือกบรรจุภัณฑ์ และท่อจ่ายจะเต็มไปด้วยก๊าซเฉื่อยที่มีคุณสมบัติทางไฟฟ้าที่เสถียร (เช่น ก๊าซอาร์กอนและก๊าซนีออน เป็นต้น)อิเล็กโทรดดิสชาร์จของท่อดิสชาร์จที่ใช้กันทั่วไปโดยทั่วไปจะมีสองหรือสามอิเล็กโทรด และอิเล็กโทรดจะถูกแยกออกจากกันด้วยก๊าซเฉื่อย.ตามการตั้งค่าจำนวนของอิเล็กโทรด ท่อดิสชาร์จสามารถแบ่งออกเป็นท่อดิสชาร์จแบบสองขั้วและสามขั้ว
ท่อปล่อยไดโอดเซรามิกประกอบด้วยอิเล็กโทรดเหล็กบริสุทธิ์ ฝาโลหะผสมนิกเกิลโครเมียมโคบอลต์ ฝาเชื่อมทองแดงเงิน และตัวท่อเซรามิกและส่วนประกอบหลักอื่นๆอิเล็กโทรดดิสชาร์จในท่อเคลือบด้วยออกไซด์ของสารกัมมันตภาพรังสี และผนังด้านในของท่อยังเคลือบด้วยธาตุกัมมันตภาพรังสีเพื่อปรับปรุงลักษณะการคายประจุอิเล็กโทรดดิสชาร์จส่วนใหญ่มีสองโครงสร้าง: รูปแท่งและรูปถ้วยในท่อระบายของอิเล็กโทรดรูปแท่ง มีการติดตั้งแผ่นกันความร้อนทรงกระบอกระหว่างอิเล็กโทรดและผนังของตัวท่อหน้าจอความร้อนสามารถทำให้ความร้อนของตัวท่อเซรามิกมีแนวโน้มที่จะสม่ำเสมอ เพื่อไม่ให้เกิดความร้อนสูงเกินไปและทำให้ท่อแตกด้านในของแผ่นกันความร้อนเคลือบด้วยออกไซด์ของสารกัมมันตภาพรังสีเพื่อลดการกระจายตัวของสารกัมมันตภาพรังสีในท่อปล่อยของอิเล็กโทรดรูปถ้วย มีการติดตั้งตาข่ายโมลิบดีนัมที่ปากถ้วย และติดตั้งองค์ประกอบซีเซียมในถ้วย ซึ่งช่วยลดการกระจายตัวของการปล่อย
ท่อปล่อยสามอิเล็กโทรดยังประกอบด้วยอิเล็กโทรดเหล็กบริสุทธิ์ ฝาโลหะผสมนิกเกิล-โครเมียม-โคบอลต์ ฝาเชื่อมเงิน-ทองแดง และท่อเซรามิกแตกต่างจากท่อจ่ายไดโอดตรงที่กระบอกโลหะผสมนิกเกิลโครเมียมโคบอลต์ถูกเพิ่มเข้าไปในท่อจ่ายไฟสามขั้วเป็นขั้วที่สาม ซึ่งก็คืออิเล็กโทรดกราวด์


หลักการ


หลักการทำงานของท่อปล่อยคือการระบายช่องว่างของก๊าซเมื่อมีการใช้แรงดันไฟฟ้าระหว่างขั้วทั้งสองของท่อจ่าย จะเกิดสนามไฟฟ้าที่ไม่สม่ำเสมอระหว่างขั้วไฟฟ้า: ภายใต้การกระทำของสนามไฟฟ้านี้ ก๊าซในท่อจะเริ่มแยกตัวออกเมื่อแรงดันไฟฟ้าที่ใช้เพิ่มขึ้นทำให้เกิดช่องว่างระหว่างขั้วไฟฟ้า เมื่อความแรงของสนามไฟฟ้าเกินค่าความเป็นฉนวนของก๊าซ ช่องว่างระหว่างขั้วทั้งสองจะถูกหักลงโดยการคายประจุ และสถานะฉนวนเดิมจะเปลี่ยนเป็นสถานะนำไฟฟ้า .หลังจากการนำไฟฟ้าแล้ว แรงดันไฟฟ้าระหว่างขั้วทั้งสองของท่อดิสชาร์จจะยังคงอยู่ในระดับแรงดันตกค้างที่กำหนดโดยส่วนโค้งของดิสชาร์จ, แรงดันตกค้างนี้โดยทั่วไปจะต่ำมาก เพื่อให้อุปกรณ์อิเล็กทรอนิกส์ที่เชื่อมต่อขนานกับท่อปล่อยได้รับการปกป้องจากความเสียหายจากแรงดันไฟเกิน

คุณสมบัติ

1. เป็นไปตาม RoHS และ HF
2. โครงสร้าง SMD
3. แรงดันไฟฟ้า DC Spark-over: 70~5000V 4. ความจุต่ำ
5. การรับรองจากหน่วยงาน : UL
6. อุณหภูมิในการทำงาน: -30°C ~ +85°C การเก็บรักษา
อุณหภูมิ:-40°C ~ +115°C


เงื่อนไขการจัดเก็บคลังสินค้าของผลิตภัณฑ์

· สภาพการเก็บรักษา:
1. อุณหภูมิในการจัดเก็บ: -10°C~+40°C
2. ความชื้นสัมพัทธ์: ≤75% RH
3. เก็บให้ห่างจากบรรยากาศที่มีฤทธิ์กัดกร่อนและแสงแดด· ระยะเวลาการเก็บรักษา: 1 ปี



แอปพลิเคชั่นที่แนะนำ

1. เคเบิลโมเด็ม
2. xDSL
3. กล่องรับสัญญาณ
4. ชุดทีวี
5. ผู้จัดจำหน่ายไฟฟ้า
6. เครื่องใช้ไฟฟ้า
