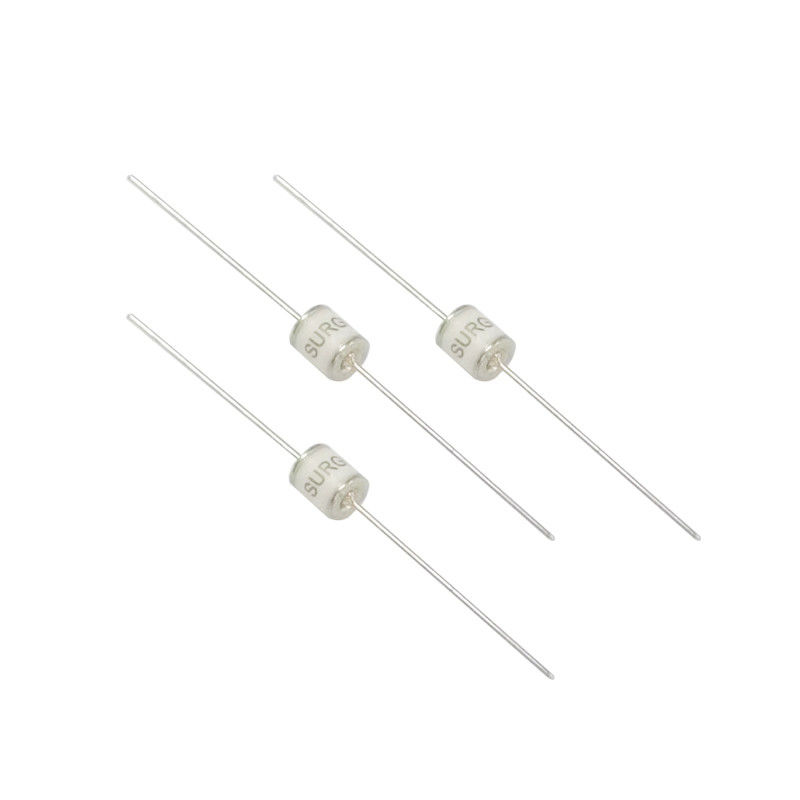

ท่อระบายแก๊สเซรามิกสำหรับป้องกันไฟกระชากความจุต่ำ

ท่อระบายก๊าซความจุต่ำ - โครงสร้าง SMD ซีรี่ส์ SX5 สำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

SX5 0 - 230X SMDT.pdf


ท่อระบายแก๊สเป็นส่วนประกอบป้องกันฟ้าผ่าแบบช่องว่างซึ่งใช้กันอย่างแพร่หลายในการป้องกันฟ้าผ่าของระบบสื่อสารหลอดดิสชาร์จมักใช้ในวงจรป้องกันหลายระดับในขั้นที่หนึ่งหรือสองขั้นแรกเพื่อปล่อยกระแสฟ้าผ่าทันทีทันใดและจำกัดแรงดันไฟเกินเนื่องจากความต้านทานของฉนวนระหว่างอิเล็กโทรดของท่อดิสชาร์จมีขนาดใหญ่และความจุของกาฝากมีขนาดเล็ก จึงไม่เหมาะสำหรับการป้องกันฟ้าผ่าความถี่สูงสำหรับสายสัญญาณซึ่งมีข้อดีที่ชัดเจนข้อบกพร่องหลักของลักษณะการป้องกันของท่อปล่อยคือการหน่วงเวลาการปล่อยมีขนาดใหญ่ ความไวในการดำเนินการไม่เหมาะ และเป็นการยากที่จะระงับคลื่นฟ้าผ่าได้อย่างมีประสิทธิภาพด้วยหัวคลื่นที่สูงชัน และมี ปัญหาล้อหมุนฟรีในระบบป้องกันฟ้าผ่า

ท่อปล่อยแก๊สที่ใช้กันทั่วไป ได้แก่ ท่อปล่อยสองขั้วและท่อปล่อยสามขั้ววัสดุเปลือกบรรจุภัณฑ์ส่วนใหญ่เป็นเซรามิกจึงเรียกว่าหลอดปล่อยเซรามิก

คุณสมบัติ

1. เป็นไปตาม RoHS และ HF
2. โครงสร้าง SMD
3. แรงดันไฟฟ้า DC Spark-over: 70~5000V 4. ความจุต่ำ
5. การรับรองจากหน่วยงาน : UL
6. อุณหภูมิในการทำงาน: -30°C ~ +85°C การเก็บรักษา
อุณหภูมิ:-40°C ~ +115°C


เงื่อนไขการจัดเก็บคลังสินค้าของผลิตภัณฑ์

· สภาพการเก็บรักษา:
1. อุณหภูมิในการจัดเก็บ: -10°C~+40°C
2. ความชื้นสัมพัทธ์: ≤75% RH
3. เก็บให้ห่างจากบรรยากาศที่มีฤทธิ์กัดกร่อนและแสงแดด· ระยะเวลาการเก็บรักษา: 1 ปี



แอปพลิเคชั่นที่แนะนำ

1. เคเบิลโมเด็ม
2. xDSL
3. กล่องรับสัญญาณ
4. ชุดทีวี
5. ผู้จัดจำหน่ายไฟฟ้า
6. เครื่องใช้ไฟฟ้า
