รายละเอียดสินค้า:
|
| การประกอบ: | แก้ไขโดยเธรด | เอาต์พุต: | ดิจิตอล, เซ็นเซอร์ดิจิตอล |
|---|---|---|---|
| พิมพ์: | กทช เทอร์มิสเตอร์ | ปรับแต่ง: | ให้บริการตัวอย่าง |
| ตัวอย่าง: | สนับสนุน | ความแม่นยำ: | 1%~5% |
| คำสำคัญ: | กทช เซ็นเซอร์อุณหภูมิ | แอปพลิเคชัน: | ใช้กับโมดูลควบคุมอุณหภูมิในรถยนต์ |
| เน้น: | เทอร์มิสเตอร์ NTC 100k โอห์ม,เซ็นเซอร์อุณหภูมิเทอร์มิสเตอร์ NTC |
||

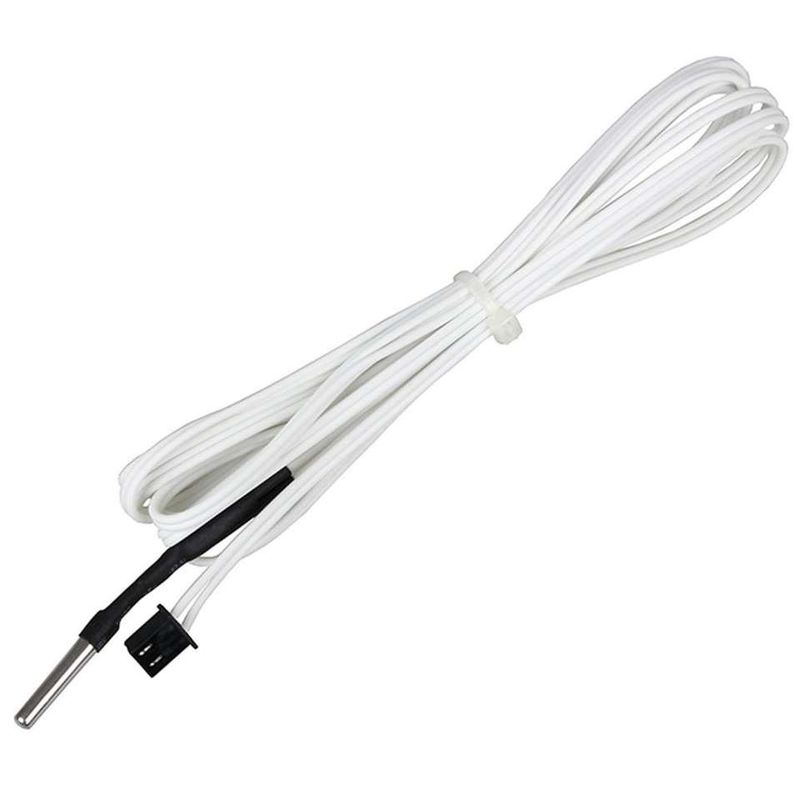

เซ็นเซอร์อุณหภูมิเทอร์มิสเตอร์ NTC 100K ช่วงอุณหภูมิการทำงานที่กว้าง เสถียรภาพและความน่าเชื่อถือที่ดี
ข้อมูลจำเพาะ
1. อัปเกรดจากหัววัดอุณหภูมิธรรมดาดั้งเดิมดั้งเดิมที่วัดอุณหภูมิสัมผัสโดยตรงเป็นอุณหภูมิแพ็คเกจต้านทาน
การวัดหัววัดอุณหภูมิ เส้นผ่านศูนย์กลาง 3 มม. ยาว 15 มม. ใช้กับบล็อกทำความร้อนที่รองรับ
เทอร์โมคัปเปิล
2. ช่วงการวัดอุณหภูมิเพิ่มขึ้นจาก -50 ℃~ +250℃ เป็น -50 ℃ ~ +350 ℃ช่วยได้มากในการพิมพ์ที่อุณหภูมิสูง
ไส้หลอดและสามารถแทนที่เทอร์โมคัปเปิลชนิด K เดิมได้หากต้องการพิมพ์เส้นใยอุณหภูมิสูง HT-NTC100K
ขอแนะนำให้ใช้เทอร์มิสเตอร์
3. เทอร์มิสเตอร์วัดอุณหภูมิ HT-NTC100K รุ่นใหม่ใช้สแตนเลส 304 พร้อมอุณหภูมิภายใน
เพื่อให้มั่นใจถึงอายุการใช้งานสูงสุดด้วยการวัดอุณหภูมิที่แม่นยำ
4. เทอร์มิสเตอร์เทอร์มิสเตอร์ HT-NTC100K ใช้สายไฟสีขาวที่มีอุณหภูมิสูง ซึ่งสามารถทนต่ออุณหภูมิที่สูงขึ้นได้และเพื่อความสะดวกของลูกค้า
สายไฟใช้การเชื่อมต่อแบบสายลูกค้าสามารถฉีกสายได้ขึ้นอยู่กับการใช้งานเส้นอุณหภูมิสูงคือ
หนากว่าเจ้าอื่นในตลาดถึง 2 เท่า และไม่หลุดง่าย
5. รองรับการปรับแต่งข้อกำหนดต่างๆ รวมถึงขนาดกระบอกหัวอุณหภูมิและความยาวของสายไฟ
คุณสมบัติ
1. ช่วงอุณหภูมิการทำงานที่กว้าง เสถียรภาพและความน่าเชื่อถือที่ดี
2. ง่ายต่อการติดตั้งและการจัดการเนื่องจากการปิดผนึกสามารถทำได้ตามสภาพแวดล้อมและเงื่อนไขที่ลูกค้าใช้
3. การทดสอบที่แม่นยำสามารถสะท้อนการเปลี่ยนแปลงของอุณหภูมิได้อย่างแม่นยำ
4. ความต้านทานฉนวน (MΩ): มากกว่า 100MΩ ที่ DC500 V
5. ช่วงอุณหภูมิการทำงาน (°C): -50 ถึง +150
6. ปัจจัยการกระจาย (มิลลิวัตต์/°C): 1-2 (ในอากาศนิ่ง)
7. ค่าคงที่เวลาความร้อน: ภายใน 10-20 วินาที (ในอากาศ)
เซ็นเซอร์อุณหภูมิที่ใช้สำหรับการวัด การตรวจจับ และการควบคุมอุณหภูมิใน:
• หม้อต้มน้ำ
• ระบบทำความร้อน
• ระบบชิลเลอร์
• ระบบน้ำและน้ำใช้แล้ว
• ถังน้ำและน้ำมัน
• เครื่องใช้ไฟฟ้า เครื่องชงกาแฟ
• เครื่องใช้ในอุตสาหกรรม
• ระบบทำความร้อนพลังงานแสงอาทิตย์
|
พิมพ์
|
เซ็นเซอร์อุณหภูมิ NTC (เทอร์มิสเตอร์)
|
|
ช่วงอุณหภูมิ
|
-50 ℃ ~ +300 ℃； กำหนดเองได้
|
|
ความแม่นยำ
|
1%；5%；10%
|
|
RT (25 ℃)
|
1K； 2K； 2.2k； 2.7k； 3K； 5K； 7K； 8K； 12K； 15K； 20K； 25K； 30K； 40K； 47K； 50K； 60K； 70K； 100K； 200K； 230K； 250K470K； 500K； 1,000K； กำหนดเองได้
|
|
ค่าบี
|
3274；3435；3470；3928；3950；3977；4100；4200；4400；กำหนดเอง
|
|
วัสดุโพรบ
|
เหล็กกล้าไร้สนิม SS304； อลูมิเนียม； ทองแดง； พลาสติก； อีพ็อกซี่； แก้ว
|
|
การติดตั้ง
|
หน้าแปลน； พื้นผิว； เกลียว； พลาสติก； ตรง； ฟิล์ม； กำหนดเองได้
|
|
วัสดุลวด
|
ท่อหดความร้อน ท่อพีวีซี ท่อใยแก้ว ท่อเทฟล่อน
|
|
ตัวเชื่อมต่อ
|
Molex； JST； DuPont； CWB； CJT； ประเภท U； กำหนดเองได้
|
|
กันน้ำ
|
IP67；IP68
|
อุณหภูมิในการทำงานและสภาพแวดล้อมของเซ็นเซอร์อุณหภูมิ NTC ขึ้นอยู่กับประสิทธิภาพเฉพาะขององค์ประกอบหลักและสายนำไฟฟ้า:
► เทอร์มิสเตอร์เทอร์มิสเตอร์ NTC ที่แตกต่างกันที่ใช้ในเซ็นเซอร์อุณหภูมิ NTC ที่มีอุณหภูมิการทำงานที่แตกต่างกันดังต่อไปนี้:
ชิปหรือ MF52A,MF51E,MF55: เกรดต้านทานอุณหภูมิ 125 ℃, เกรดต้านทานอุณหภูมิจริง 150 ℃
MF58: เกรดต้านทานอุณหภูมิ 200 ℃, เกรดต้านทานอุณหภูมิจริง 250 ℃
MF51: เกรดต้านทานอุณหภูมิ 200 ℃, เกรดต้านทานอุณหภูมิจริง 250 ℃
MF51 พิเศษ: เกรดต้านทานอุณหภูมิ 250 ℃, เกรดต้านทานอุณหภูมิจริง 300 ℃
ชิป Weldless: เกรดต้านทานอุณหภูมิ 450 ℃, เกรดต้านทานอุณหภูมิจริง 500 ℃
►สภาพแวดล้อมการทำงาน
ในสภาพแวดล้อมที่มีอุณหภูมิสูง ความชื้นสูง และการกัดกร่อนสูง เราแนะนำให้ใช้เทอร์มิสเตอร์ประเภทซีลแก้วเป็นองค์ประกอบหลัก และประเภท MF51 จะเป็นเทอร์มิสเตอร์ NTC ที่ดีที่สุดในสภาพแวดล้อมที่มีความชื้นสูง
►ข้อควรพิจารณาในการออกแบบและขั้นตอนของเซ็นเซอร์อุณหภูมิ:
1. เลือกรูปร่างตามข้อกำหนดการออกแบบหรือประกอบของลูกค้า และยืนยันเทอร์มิสเตอร์
2. ยืนยันองค์ประกอบเทอร์มิสเตอร์และวัสดุอื่น ๆ ตามความต้องการของลูกค้า
3. เลือกค่าความต้านทาน ค่า B และความคลาดเคลื่อนที่เหมาะสม
4. เลือกเทคโนโลยีกันความชื้นและฉนวนที่เหมาะสมให้ตรงตามความต้องการของลูกค้า
5. เลือกโครงสร้างการห่อหุ้มที่เหมาะสมเพื่อตอบสนองความต้องการด้านประสิทธิภาพการต้านทานแรงกระแทกทางกล
6. ตอบสนองความต้องการพิเศษของลูกค้า
การทดสอบความน่าเชื่อถือ
| รายการทดสอบ | มาตรฐานการทดสอบ | วิธีทดสอบ | ต้องการประสิทธิภาพการทำงาน |
| ต้านทานพลังงานเป็นศูนย์ | IEC 60539-1 | แช่ตัวอย่างในอ่างอุณหภูมิคงที่ที่ 25℃±0.005℃ ทดสอบความต้านทานคงที่ |
ค่าความต้านทาน ±1% |
| ค่าบี | IEC60539-1 | แช่ตัวอย่างในอ่างอุณหภูมิคงที่ที่ 25℃,50℃ (หรือ 85℃) ทดสอบความต้านทานคงที่ และคำนวณค่า B |
ค่าความต้านทาน ±1% |
| ตกฟรี |
IEC60068-2-32 |
ความสูงของการตก: 1.5±0.1m, พื้นผิว: ซีเมนต์, 1 ครั้ง |
ไม่มีความเสียหายที่ชัดเจน R25 △R/R≤±1% |
| ฉนวนกันความร้อน |
IEC60539-1 |
แรงดัน 500V บนเปลือกฉนวนทดสอบความต้านทานของฉนวน |
>500MOhm |
| ทนต่อแรงดันไฟฟ้า | IEC60539-1 |
ทนต่อแรงดันไฟฟ้า: 1500V/AC กระแสไฟรั่ว: 2mA ยาวนาน: 60 วินาที |
ไม่มีความเสียหายที่ชัดเจน |
| ความเครียด | IEC60068-2-21 |
ดึงความเร็วสม่ำเสมอในตอนท้าย F>4.0KG (ลูกค้าร้องขอ) |
ไม่มีความเสียหายที่ชัดเจน R25 △R/R≤±1% |
| การสั่นสะเทือน | ถาม/HBm 108-94 | ความถี่ในการทดสอบ: 10~500Hz, วงสวิง: 1.2 มม. การเร่งความเร็ว: 30 ม./วินาที2 ทิศทาง X,Y,Z เวลา:8 ชั่วโมง/ทิศทาง |
ไม่มีความเสียหายที่ชัดเจน R25 △R/R≤±1% |
| ความชื้นและความร้อนคงที่ | IEC60068-2-78 | อุณหภูมิ:40±2℃ ความชื้น:92-95%RH เวลา:1000±24 ชั่วโมง |
ไม่มีความเสียหายที่ชัดเจน R25 △R/R≤±1% |
| ค่าคงที่เวลาความร้อน | EC60539-1 | แช่ในน้ำ 25 ℃ หลังจากสมดุลความร้อน แช่ใน 85 ℃ ความต้านทานมาถึง 63.2% คำนวณเวลาทั้งหมด |
<10 วินาที |
| การเก็บรักษาที่อุณหภูมิสูง | IEC60068-2-2 | อุณหภูมิ: 125 ℃ ± 5 ℃ เวลา: 1,000 ± 24 ชั่วโมง | ไม่มีความเสียหายที่ชัดเจน R25 △R/R≤±1% |
| ช็อกเย็นและความร้อน | IEC60068-2-14 |
-40℃~+125℃ T1:30 นาที รอบเวลา:1000 |
ไม่มีความเสียหายที่ชัดเจน R25 △R/R≤±1% |
| เคาะทดลอง | IEC60068-2-77 |
ความเร่ง: 250m/s2 ระยะเวลาการเต้นของชีพจร: 6ms เวลาในการเคาะ: 1,000 เวลาในการฟื้นตัว: 2 ชั่วโมง |
ไม่มีความเสียหายที่ชัดเจน R25 △R/R≤±1% |
| การเก็บรักษาที่อุณหภูมิต่ำ | IEC60068-2-1 |
อุณหภูมิ: 40 ± 2 ℃ เวลา: 1,000 ± 24 ชั่วโมง |
ไม่มีความเสียหายที่ชัดเจน R25 △R/R≤±1% |
| สเปรย์เกลือ | IEC60068-2-11 | อุณหภูมิ: 35±2℃ ชั่วโมงการเก็บ: 1.0mL~2.0mL เวลา: กำหนดตามความต้องการจริง |
ไม่มีความเสียหายที่ชัดเจน R25 △R/R≤±1% |
