รายละเอียดสินค้า:
|
| ช่วงอุณหภูมิ: | -10℃~+40℃ | การใช้งาน: | เซ็นเซอร์อุณหภูมิ |
|---|---|---|---|
| พิมพ์: | กทช เทอร์มิสเตอร์ | ปรับแต่ง: | ให้บริการตัวอย่าง |
| ตัวอย่าง: | สนับสนุน | ความแม่นยำ: | 1%~5% |
| ประเภทแพ็คเกจ: | ผ่านรู | ความชื้นสัมพัทธ์: | ≤75%RH |
| เน้น: | เซ็นเซอร์อุณหภูมิ NTC 10k,เซ็นเซอร์อุณหภูมิ NTC 100k,เซ็นเซอร์อุณหภูมิ NTC 20k |
||

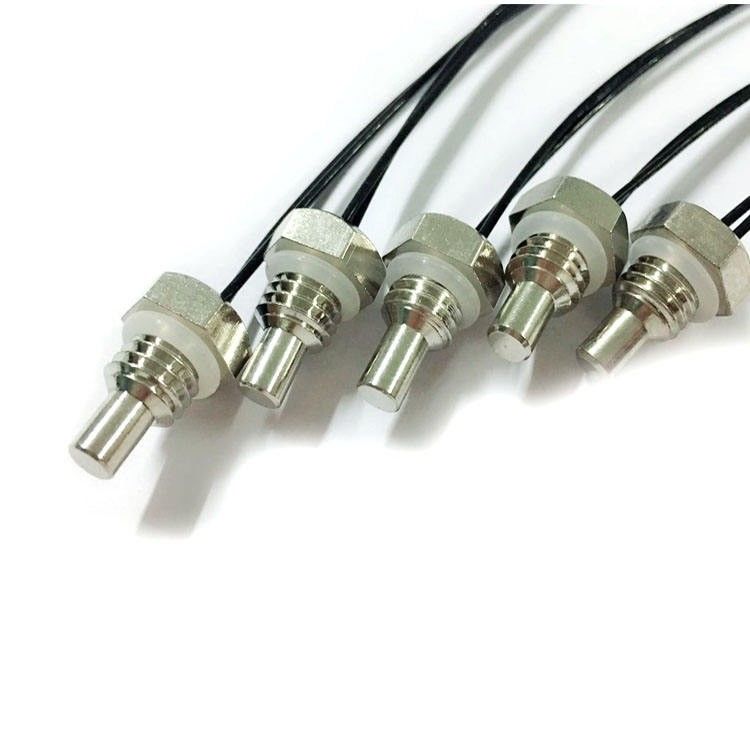

เซ็นเซอร์อุณหภูมิ NTC 10k 20k 50K 100k พร้อมตัวเรือนสแตนเลสสำหรับรถยนต์พลังงานใหม่
เซ็นเซอร์อุณหภูมิ NTC มักจะประกอบด้วยออกไซด์ของโลหะ 2 หรือ 3 ชนิด ผสมอยู่ในดินเหนียวที่มีลักษณะคล้ายของไหล และเผาเป็นเซรามิกเผาแบบหนาแน่นในเตาเผาอุณหภูมิสูงโลหะที่มีพันธะกับออกซิเจนมีแนวโน้มที่จะให้อิเล็กตรอนอิสระโดยทั่วไปแล้วเซรามิกส์จะเป็นฉนวนที่ดีเยี่ยมแต่ในทางทฤษฎีแล้ว นี่เป็นกรณีของเซรามิกประเภทเทอร์มิสเตอร์เมื่ออุณหภูมิเข้าใกล้ศูนย์สัมบูรณ์อย่างไรก็ตาม เมื่ออุณหภูมิเพิ่มขึ้นจนถึงช่วงทั่วไป การกระตุ้นด้วยความร้อนจะขับอิเล็กตรอนอิสระออกมามากขึ้นเรื่อยๆเมื่ออิเล็กตรอนนำกระแสผ่านเซรามิกมากขึ้น ความต้านทานที่มีประสิทธิภาพจะลดลงความต้านทานเปลี่ยนแปลงไวมากตามอุณหภูมิการเปลี่ยนแปลงโดยทั่วไปคือการลดลง (-)7[%] ถึง 3[%] ต่อองศาเซลเซียส
นี่คือความไวสูงสุดในบรรดาเซ็นเซอร์ใดๆ ที่เหมาะสำหรับการใช้งานในช่วงอุณหภูมิที่กว้าง
ความต้านทานอุณหภูมิห้องที่กำหนดขึ้นอยู่กับสภาพต้านทานของวัสดุฐาน ขนาดและรูปทรง และพื้นที่สัมผัสของอิเล็กโทรดเทอร์มิสเตอร์แบบหนาและแบบแคบมีความต้านทานค่อนข้างสูง ในขณะที่แบบบางและแบบกว้างมีความต้านทานต่ำกว่าขนาดจริงยังมีความยืดหยุ่นสูง อาจมีขนาดเล็กถึง 0.010 นิ้วหรือเส้นผ่านศูนย์กลางเล็กมากขนาดสูงสุดแทบไม่มีขีดจำกัด แต่โดยปกติแล้วจะใช้ขนาดต่ำกว่าครึ่งนิ้ว
แอปพลิเคชัน
● เครื่องปรับอากาศ ตู้เย็น ตู้แช่แข็ง เครื่องทำน้ำอุ่น ตู้กดน้ำ เครื่องทำน้ำอุ่น เครื่องล้างจาน ตู้ฆ่าเชื้อ เครื่องซักผ้า เครื่องอบผ้า และเครื่องใช้ภายในบ้านอื่นๆ
● เครื่องปรับอากาศรถยนต์ เซ็นเซอร์อุณหภูมิน้ำ เซ็นเซอร์อุณหภูมิอากาศเข้า เครื่องยนต์
● สวิตชิ่งพาวเวอร์ซัพพลาย เครื่องสำรองไฟ UPS ตัวแปลงความถี่ หม้อต้มน้ำไฟฟ้า ฯลฯ
● ห้องน้ำอัจฉริยะ ผ้าห่มไฟฟ้า ฯลฯ
คุณสมบัติ:
● ความไวสูงและการตอบสนองที่รวดเร็ว
● ค่าความต้านทานและค่า B มีความแม่นยำสูง มีความสม่ำเสมอที่ดีและสามารถใช้แทนกันได้
● ใช้เทคโนโลยีการห่อหุ้มสองชั้น ทำให้มีการปิดผนึกด้วยฉนวนที่ดีและทนทานต่อการชนทางกลและการต้านทานการหักงอ
● โครงสร้างนั้นเรียบง่ายและยืดหยุ่น และสามารถปรับแต่งตามความต้องการการออกแบบที่แตกต่างกันของลูกค้า
พิมพ์ | เซ็นเซอร์อุณหภูมิ NTC (เทอร์มิสเตอร์) |
ช่วงอุณหภูมิ | -50 ℃ ~ +300 ℃； กำหนดเองได้ |
ความแม่นยำ | 1%；5%；10% |
RT (25 ℃) | 1K； 2K； 2.2k； 2.7k； 3K； 5K； 7K； 8K； 12K； 15K； 20K； 25K； 30K； 40K； 47K； 50K； 60K； 70K； 100K； 200K； 230K； 250K470K； 500K； 1,000K； กำหนดเองได้ |
ค่าบี | 3274；3435；3470；3928；3950；3977；4100；4200；4400；กำหนดเอง |
วัสดุโพรบ | เหล็กกล้าไร้สนิม SS304； อลูมิเนียม； ทองแดง； พลาสติก； อีพ็อกซี่； แก้ว |
การติดตั้ง | หน้าแปลน； พื้นผิว； เกลียว； พลาสติก； ตรง； ฟิล์ม； กำหนดเองได้ |
วัสดุลวด | ท่อหดความร้อน ท่อพีวีซี ท่อใยแก้ว ท่อเทฟล่อน |
ตัวเชื่อมต่อ | Molex； JST； DuPont； CWB； CJT； ประเภท U； กำหนดเองได้ |
กันน้ำ | IP67；IP68 |
ข้อดีและลักษณะของเซ็นเซอร์วัดอุณหภูมิอัตโนมัติ
การทดสอบความน่าเชื่อถือ
| รายการทดสอบ | มาตรฐานการทดสอบ | วิธีทดสอบ | ต้องการประสิทธิภาพการทำงาน |
| ต้านทานพลังงานเป็นศูนย์ | IEC 60539-1 | แช่ตัวอย่างในอ่างอุณหภูมิคงที่ที่ 25℃±0.005℃ ทดสอบความต้านทานคงที่ | ค่าความต้านทาน ±1% |
| ค่าบี | IEC60539-1 | แช่ตัวอย่างในอ่างอุณหภูมิคงที่ที่ 25℃,50℃ (หรือ 85℃) ทดสอบความต้านทานคงที่ และคำนวณค่า B | ค่าความต้านทาน ±1% |
| ตกฟรี | IEC60068-2-32 | ความสูงของการตก: 1.5±0.1m, พื้นผิว: ซีเมนต์, 1 ครั้ง | ไม่มีความเสียหายที่ชัดเจน R25 △R/R≤±1% |
| ฉนวนกันความร้อน | IEC60539-1 | แรงดัน 500V บนเปลือกฉนวนทดสอบความต้านทานของฉนวน | >500MOhm |
| ทนต่อแรงดันไฟฟ้า | IEC60539-1 | ทนต่อแรงดันไฟฟ้า: 1500V/AC กระแสไฟรั่ว: 2mA ยาวนาน: 60 วินาที | ไม่มีความเสียหายที่ชัดเจน |
| ความเครียด | IEC60068-2-21 | ดึงความเร็วสม่ำเสมอในตอนท้าย F>4.0KG (ลูกค้าร้องขอ) | ไม่มีความเสียหายที่ชัดเจน R25 △R/R≤±1% |
| การสั่นสะเทือน | ถาม/HBm 108-94 | ความถี่ในการทดสอบ: 10~500Hz, วงสวิง: 1.2 มม. การเร่งความเร็ว: 30 ม./วินาที2 ทิศทาง X,Y,Z เวลา:8 ชั่วโมง/ทิศทาง | ไม่มีความเสียหายที่ชัดเจน R25 △R/R≤±1% |
| ความชื้นและความร้อนคงที่ | IEC60068-2-78 | อุณหภูมิ:40±2℃ ความชื้น:92-95%RH เวลา:1000±24 ชั่วโมง | ไม่มีความเสียหายที่ชัดเจน R25 △R/R≤±1% |
| ค่าคงที่เวลาความร้อน | EC60539-1 | แช่ในน้ำ 25 ℃ หลังจากสมดุลความร้อน แช่ใน 85 ℃ ความต้านทานมาถึง 63.2% คำนวณเวลาทั้งหมด | <10 วินาที |
| การเก็บรักษาที่อุณหภูมิสูง | IEC60068-2-2 | อุณหภูมิ: 125 ℃ ± 5 ℃ เวลา: 1,000 ± 24 ชั่วโมง | ไม่มีความเสียหายที่ชัดเจน R25 △R/R≤±1% |
| ช็อกเย็นและความร้อน | IEC60068-2-14 | -40℃~+125℃ T1:30 นาที รอบเวลา:1000 | ไม่มีความเสียหายที่ชัดเจน R25 △R/R≤±1% |
| เคาะทดลอง | IEC60068-2-77 | ความเร่ง: 250m/s2 ระยะเวลาการเต้นของชีพจร: 6ms เวลาในการเคาะ: 1,000 เวลาในการฟื้นตัว: 2 ชั่วโมง | ไม่มีความเสียหายที่ชัดเจน R25 △R/R≤±1% |
| การเก็บรักษาที่อุณหภูมิต่ำ | IEC60068-2-1 | อุณหภูมิ: 40 ± 2 ℃ เวลา: 1,000 ± 24 ชั่วโมง | ไม่มีความเสียหายที่ชัดเจน R25 △R/R≤±1% |
| สเปรย์เกลือ | IEC60068-2-11 | อุณหภูมิ: 35±2℃ ชั่วโมงการเก็บ: 1.0mL~2.0mL เวลา: กำหนดตามความต้องการจริง | ไม่มีความเสียหายที่ชัดเจน R25 △R/R≤±1% |
