รายละเอียดสินค้า:
|
| คำสำคัญ: | ตัวเก็บประจุความปลอดภัย X2 | ความจุ:: | 0.1 ยูเอฟ |
|---|---|---|---|
| แรงดันไฟฟ้า:: | 250-310V | หมายเลขรุ่น::: | เอ็มเคพี X2 |
| อุณหภูมิในการทำงาน: | -40℃～+110℃ | แอปพลิเคชัน: | ใช้กันอย่างแพร่หลายในวงจรป้องกันสัญญาณรบกวน, มอเตอร์, พัดลม, เครื่องปรับอากาศ ฯลฯ |
| ความอดทนความจุ: | ±10%(K),±20%(M) | วัสดุ:: | โครงสร้างโพลีโพรพิลีนเคลือบโลหะ |
| เน้น: | ตัวเก็บประจุฟิล์มโพรพิลีน Metalized,ตัวเก็บประจุ MKP X2 |
||
ตัวเก็บประจุแบบ Metallized Film เคสพลาสติก Class X2 Safety Capacitor Medium Power Square Capacitor
แนะนำผลิตภัณฑ์
MPX ถูกพันด้วยไดอิเล็กตริกฟิล์มโพลีโพรพิลีนเคลือบโลหะ โครงสร้างไม่เหนี่ยวนำ ลวดทองแดงกระป๋อง และเคลือบอีพอกซีเรซินที่หน่วงการติดไฟมีคุณสมบัติในการรักษาตัวเองที่ดีเยี่ยมและสารหน่วงการติดไฟที่ดีตามมาตรฐาน UL 94-V0
โครงสร้างและวัสดุหลักของผลิตภัณฑ์
| ไม่. | วัสดุหลัก | ข้อมูลจำเพาะ | สังเกต |
| 1 | ฟิล์มโพรพิลีนเคลือบโลหะ | MPPZAH หรือ MPPA(5~12μm) | --- |
| 2 | Zn, Sn เส้น | โลหะผสม Zn หรือ Zn และ Sn | --- |
| 3 | เทอร์มินัล | Cu (ลวดทองแดง) (Φ0.55 หรือ 0.75 มม.) | ±0.05มม |
| 4 | วัสดุปิดผนึก | อีพอกซีเรซิน | UL94-V0 |
| 5 | กล่องพลาสติก | พีบีที | UL94-V0 |
หมายเหตุ: วัสดุทั้งหมดเป็นไปตามข้อกำหนดของ ROHS และ REACH
ใบสมัครประเภท
ผลิตภัณฑ์นี้จะใช้กันอย่างแพร่หลายสำหรับตัวป้องกันสัญญาณรบกวนและการใช้งานตัวเก็บประจุข้ามสาย เหมาะสำหรับใช้ในสถานการณ์ที่ความล้มเหลวของตัวเก็บประจุจะไม่นำไปสู่อันตรายจากไฟฟ้าช็อต
คุณสมบัติ
1 โครงสร้างที่ไม่ใช่การเหนี่ยวนำ
2 ทนต่อความชื้นสูง
3 คุณสมบัติการรักษาตัวเอง
4 ประเภทสารหน่วงไฟ (ตามมาตรฐาน UL 94V-0)
5 การสูญเสียน้อยมาก
6 ลักษณะความถี่และอุณหภูมิที่ดีเยี่ยม
7 ความต้านทานฉนวนสูง
ข้อกำหนดทางไฟฟ้า
คุณลักษณะทางไฟฟ้าต้องอ้างอิงถึง IEC 60384-14:2005 เว้นแต่จะระบุไว้เป็นอย่างอื่น
| รายการ | ความต้องการลักษณะ | วิธีทดสอบและเงื่อนไข | ||||||||||||
| หมวดภูมิอากาศ | 40/110/56 | |||||||||||||
| ระดับการติดไฟแบบพาสซีฟ | ข | |||||||||||||
| อุณหภูมิในการทำงาน | -40℃～+110℃ | |||||||||||||
| ช่วงความจุ | 0.0022μF~2.2μF | |||||||||||||
| ความอดทนความจุ | ±10%(K),±20%(M) | 1KHz ,1.0Vrms ,25℃ | ||||||||||||
| พิกัดแรงดันไฟฟ้า | 250VAC/275VAC/300VAC/305VAC/310VAC | |||||||||||||
| ปัจจัยการกระจาย | 1KHz <0.10% | IR≥6000s | ||||||||||||
| ความต้านทานของฉนวน | C≤0.33μF | C>0.33μF | UR＞100V,100VDC, | |||||||||||
| IR≥15000MΩ | IR≥6000s | 60S, 20 ℃ | ||||||||||||
| ทนต่อแรงดันไฟฟ้าระหว่างขั้ว | ไม่มีการสลายหรือวาบไฟอย่างถาวร | 4.3UR(dc) 60 วินาที 25 ℃ ตัดกระแสไฟ 10mA | ||||||||||||
| ทนต่อแรงดันไฟฟ้าระหว่างขั้วต่อและเคส | ไม่มีการสลายหรือวาบไฟอย่างถาวร | 2UR+1500V(ไฟฟ้ากระแสสลับ) 60 วินาที 25℃ ≥2000V(ไฟฟ้ากระแสสลับ) 25℃ | ||||||||||||
| สูงสุดเวลาที่เพิ่มขึ้นของพัลส์ (dv/dt) | ระยะห่างของตะกั่ว | |||||||||||||
| ||||||||||||||

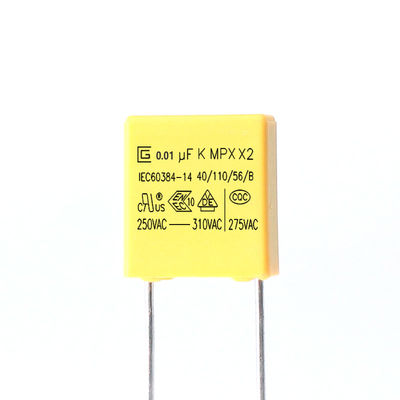

การทำเครื่องหมาย
1. โลโก้ CIGU:
2.ความจุ:(104K ,0.1μF)
3. ความอดทนความจุ: (K) ± 10%
4. แรงดันไฟฟ้า: 250,275,300,305,310VAC
5. ระดับสินค้า:X2
6. ประเภทสินค้า: MPX
7. หมวดภูมิอากาศ: 40/110/56
8. ระดับความไวไฟแบบพาสซีฟ: B
9. เครื่องหมายการอนุมัติของจีน: CQC
10. เครื่องหมายการอนุมัติของเยอรมนี: VDE
11. เครื่องหมายรับรอง ENEC: ENEC
12. เครื่องหมายการอนุมัติของอเมริกา: CUL
13. มาตรฐานการอนุมัติ: IEC60384-14
8. การอนุมัติ
| ไม่. | ประเทศ | มาตรฐานการอนุมัติ | หมายเลขไฟล์ | พิกัดแรงดันไฟฟ้า | ||
| 1 | จีน | ซี.คิว.ซี | IEC60384-14:2005 | CQC19001219393 | 275V | |
| 2 | เยอรมนี | วีดี | IEC60384-14:2013 | 40050231 | 250VAC 275VAC 300VAC 305VAC 310VAC | |
| 3 | สหภาพยุโรป | ENEC | IEC60384-14:2013 | 40050234 | ||
| 4 | สหรัฐอเมริกา แคนาดา | ยูแอล | IEC60384-14:2005 | E481614 | ||
สภาพการเก็บรักษา
1 t ควรสังเกตว่าความสามารถในการบัดกรีของขั้วต่ออาจลดลงเมื่อเก็บไว้ในบรรยากาศเป็นระยะเวลานาน
2 ไม่ควรอยู่ในที่ที่มีอุณหภูมิสูงและความชื้นสูงเป็นพิเศษ โดยต้องเป็นไปตามเงื่อนไขต่อไปนี้ (เก็บในบรรจุภัณฑ์เดิม)
อุณหภูมิ: 35 ℃ MAX ความชื้นสัมพัทธ์: 60% MAX
3 ระยะเวลาการเก็บรักษา: สูญเสีย: สูงสุด 12 เดือน (นับจากวันที่ผลิตที่ระบุบนฉลากในถุงบรรจุภัณฑ์)
ข้อมูลจำเพาะ (IEC 60384-14)
| รายการทดสอบ | ต้องการประสิทธิภาพการทำงาน | เงื่อนไขการทดสอบ |
| ความจุ | ภายในพิกัดความเผื่อที่กำหนด | 1KHz, 1Vrms สูงสุดที่ 25 ℃ |
| ปัจจัยการกระจาย | 0.001 (0.1%) สูงสุด | 1KHz, 1Vrms สูงสุดที่ 25 ℃ |
| หลักฐานแรงดันไฟฟ้า | จะต้องไม่มีความผิดปกติ | ระหว่างเทอร์มินัล 4.3UR (Vdc) ทดสอบ 60 วินาที |
| ระหว่างขั้วต่อและกล่องหุ้ม UR×200％+1500Vac, 60 วินาที | ||
| ความต้านทานของฉนวน | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000 วินาที | 100±15Vdc, 60 วินาที / 25 ℃ |
| ความทนทานของการสิ้นสุด | ไม่มีการแตกหักของสายไฟและไม่ทำให้ตัวเก็บประจุเสียหาย | แรงดึงของเทอร์มินอลโหลด : 1.0 Kg |
การรับแรงดัดของเทอร์มินอลโหลดแรง : 0.5 Kg | ||
| ต้านทานความร้อนจากการบัดกรี | (1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ | อุณหภูมิบัดกรี: 260±5℃ |
| ความสามารถในการบัดกรี | 95% ของพื้นผิวเคลือบสี | อุณหภูมิบัดกรี: 260±5℃ |
| การเปลี่ยนแปลงอย่างรวดเร็วของอุณหภูมิ | ตัวเก็บประจุจะต้องได้รับการตรวจสอบด้วยสายตาและจะต้องไม่มีความเสียหายที่มองเห็นได้ | อุณหภูมิหมวดหมู่ที่ต่ำกว่า: -40 ℃ |
| การสั่นสะเทือน | ตัวเก็บประจุจะต้องได้รับการตรวจสอบด้วยสายตาและจะต้องไม่มีความเสียหายที่มองเห็นได้ | ช่วงความถี่: 10~55Hz |
| รายการทดสอบ | ต้องการประสิทธิภาพการทำงาน | เงื่อนไขการทดสอบ |
| ลำดับภูมิอากาศ | (1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ | ความร้อนแห้ง |
หนาว | ||
| สถานะคงที่ความร้อนชื้น | (1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ | +40°C และ 93% RH, 56 วัน |
| ชาร์จและคายประจุ | (1) ลักษณะที่ปรากฏ : ไม่มีความเสียหายที่มองเห็นได้ | แรงดันทดสอบ : √2 x URVAC 50 Hz |
| ความอดทน | (1) รูปร่างหน้าตา : ไม่มีความเสียหายที่มองเห็นได้ | 1.25 x UR VAC 50 Hz ทุกๆ 1 ชั่วโมง |
