ตัวเก็บประจุอลูมิเนียมอิเล็กโทรลีติคแบบกำหนดเองความจุขนาดใหญ่

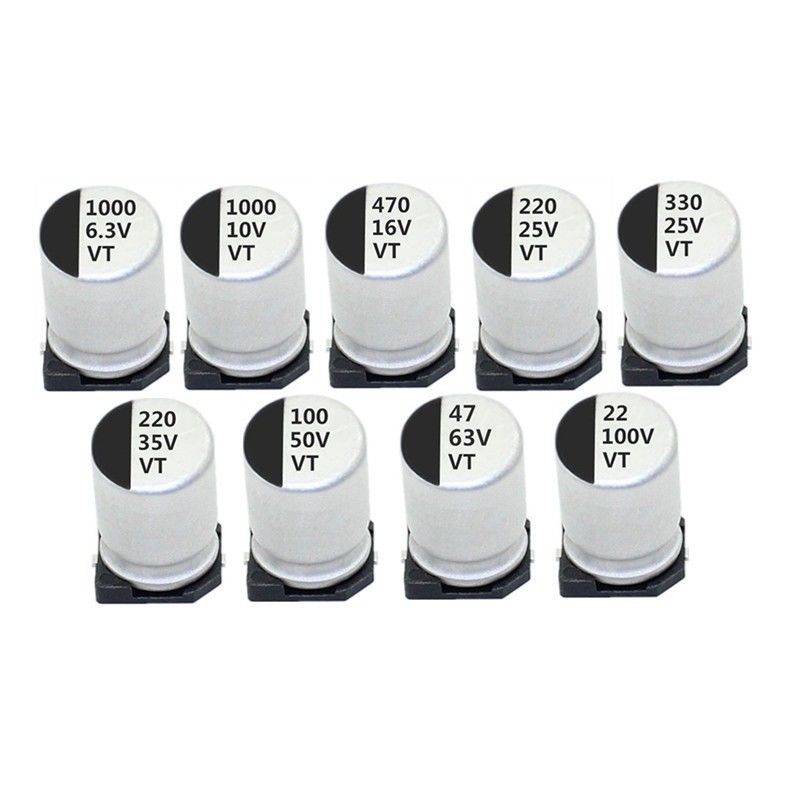

ประสิทธิภาพที่เสถียร ตัวเก็บประจุอลูมิเนียมอิเล็กโทรลีติคขนาดเล็ก ความจุขนาดใหญ่

ตัวเก็บประจุอลูมิเนียมอิเล็กโทรลีติคเป็นตัวเก็บประจุแบบโพลาไรซ์แผ่นขั้วบวกทำจากอลูมิเนียมฟอยล์ซึ่งแช่อยู่ในอิเล็กโทรไลต์สำหรับการบำบัดด้วยออกซิเดชันขั้วบวกชั้นของฟิล์มอลูมิเนียมออกไซด์ถูกสร้างขึ้นบนพื้นผิวของอลูมิเนียมฟอยล์ และความหนาโดยทั่วไปคือ 0.02~0.03μmฟิล์มออกไซด์ชั้นนี้เป็นสื่อฉนวนระหว่างแผ่นบวกและแผ่นลบขั้วลบของตัวเก็บประจุประกอบด้วยอิเล็กโทรไลต์ และโดยทั่วไปอิเล็กโทรไลต์ประกอบด้วยกรดบอริก น้ำแอมโมเนีย เอทิลีนไกลคอล ฯลฯ เพื่อความสะดวกในการผลิตตัวเก็บประจุ สารละลายอิเล็กโทรไลต์มักจะชุบบนกระดาษพิเศษ และ จากนั้นแผ่นอลูมิเนียมฟอยล์ดั้งเดิมจะถูกแปะพร้อมกับกระดาษที่แช่ในสารละลายอิเล็กโทรไลต์ เพื่อให้สามารถดึงขั้วลบบนแถบอลูมิเนียมฟอยล์ดั้งเดิมได้อย่างง่ายดาย เช่น รูปที่ 1a แสดงแกนของตัวเก็บประจุอลูมิเนียมอิเล็กโทรลีติคเกิดจากการพันขั้วไฟฟ้าบวกและลบที่กล่าวถึงข้างต้นตามแกนกลาง จากนั้นแกนจะถูกขยายและบรรจุในเปลือกอลูมิเนียมเพื่อสร้างตัวเก็บประจุอลูมิเนียมอิเล็กโทรลีติคเพื่อป้องกันไม่ให้สารละลายอิเล็กโทรไลต์รั่วหรือแห้ง ปลั๊กยางจะถูกนำมาใช้เพื่อปิดปากกล่องอะลูมิเนียม
เพื่อให้ได้ความจุขนาดใหญ่และปริมาตรน้อย การกัดด้วยสารเคมีจะใช้เพื่อสร้างพื้นผิวขรุขระที่ด้านหนึ่งของฟอยล์อลูมิเนียมที่เป็นบวก เพื่อเพิ่มพื้นที่ผิวของอิเล็กโทรด ซึ่งจะเป็นการเพิ่มความจุ
สาเหตุที่ตัวเก็บประจุอลูมิเนียมอิเล็กโทรลีติคมีขั้วคือฟิล์มออกไซด์ของอลูมิเนียมบนแผ่นบวกมีค่าการนำไฟฟ้าแบบทิศทางเดียวเฉพาะเมื่อขั้วบวกของตัวเก็บประจุเชื่อมต่อกับขั้วบวกของแหล่งจ่ายไฟ และขั้วลบเชื่อมต่อกับขั้วลบของแหล่งจ่ายไฟ ฟิล์มอลูมิเนียมออกไซด์สามารถทำหน้าที่เป็นสื่อฉนวนได้ผล.หากขั้วของตัวเก็บประจุอลูมิเนียมอิเล็กโทรลีติคกลับขั้ว ฟิล์มอลูมิเนียมออกไซด์จะกลายเป็นตัวนำ และตัวเก็บประจุด้วยไฟฟ้าจะไม่เพียงทำงานล้มเหลวเท่านั้น แต่ยังทำให้เกิดความร้อนสูงเกินไปและทำให้ตัวเก็บประจุเสียหายเนื่องจากกระแสไฟฟ้าจำนวนมากไหลผ่าน
เพื่อป้องกันอุบัติเหตุจากการระเบิดเมื่อใช้งานตัวเก็บประจุอลูมิเนียมอิเล็กโทรลีติค โดยทั่วไปแล้วข้อต่ออ่อนเชิงกลแบบร่องจะถูกกดที่ส่วนท้ายของเปลือกอะลูมิเนียมเมื่อแรงดันภายในของตัวเก็บประจุด้วยไฟฟ้าสูงเกินไป ร่องของข้อต่ออ่อนจะแตกออกเพื่อลดแรงดันและป้องกันการระเบิด.
แม้ว่าตัวเก็บประจุแบบอิเล็กโทรลีติคอะลูมิเนียมจะมีขั้ว หากนำวิธีการใหม่ๆ มาใช้ในโครงสร้างและกระบวนการ ตัวเก็บประจุแบบอิเล็กโทรลีติคแบบไม่มีขั้วก็สามารถทำได้เช่นกัน

ตัวเก็บประจุอลูมิเนียมอิเล็กโทรลีติคมีลักษณะดังต่อไปนี้:

①ความจุต่อหน่วยปริมาตรมีขนาดใหญ่เป็นพิเศษ และราคาต่อหน่วยความจุต่ำที่สุด
② ตัวเก็บประจุอลูมิเนียมอิเล็กโทรลีติคเป็นแบบโพลาไรซ์
③ค่าคงที่ไดอิเล็กตริกมีขนาดค่อนข้างใหญ่ โดยทั่วไปคือ 7~10
④ข้อผิดพลาดของความจุมีขนาดใหญ่ การสูญเสียมีขนาดใหญ่ และกระแสรั่วไหลมีขนาดใหญ่ และความจุและการสูญเสียจะเปลี่ยนแปลงตามการเปลี่ยนแปลงของอุณหภูมิ
⑤ช่วงอุณหภูมิการทำงานแคบ เหมาะสำหรับการทำงานในช่วงอุณหภูมิ -20℃~+50℃ เท่านั้น
⑥แรงดันใช้งานต่ำโดยทั่วไปคือ 6.3-400V
⑦ราคาไม่แพง

ลักษณะอุณหภูมิ:

อิมพีแดนซ์การวัดที่ +20 ±2°C, 1,00kHz ±20%
อิมพีแดนซ์การวัดที่ -25 ±2°C, 1,00kHz ±20%
อิมพีแดนซ์การวัดที่ -55 ±2°C, 100kHz ±20%
อัตราส่วนอิมพีแดนซ์ของค่า -25 และ -55°C ถึงค่า +20°C จะต้องไม่เกินค่าต่อไปนี้
