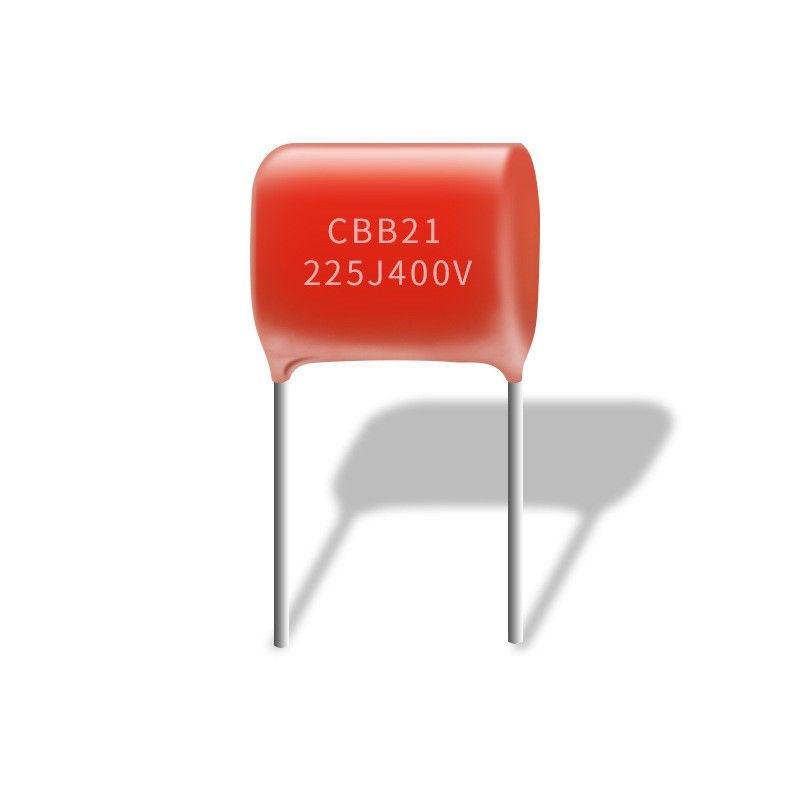

โครงสร้างที่ไม่เหนี่ยวนำ CBB21 225J 400V ตัวเก็บประจุเคลือบผงอีพ็อกซี่สารหน่วงไฟ

โครงสร้างที่ไม่เหนี่ยวนำ CBB21 225J 400V ตัวเก็บประจุฟิล์มโพลีเอสเตอร์ Metallized เคลือบผงอีพ็อกซี่สารหน่วงไฟ

ลักษณะและหน้าที่ของตัวเก็บประจุแบบฟิล์มโลหะ CBB21 คืออะไร?

1. ความต้านทานความถี่สูงและการสูญเสียความถี่สูงมีขนาดเล็กมาก เล็กกว่าตัวเก็บประจุฟิล์มโพลีเอสเตอร์เคลือบโลหะ CL มาก ความน่าเชื่อถือสูง ความเสถียรดี และอายุการใช้งานยาวนาน
2. อุณหภูมิภายในเพิ่มขึ้นเล็กน้อย ความต้านทานต่ออุณหภูมิสูงคือ 105°C และประสิทธิภาพการต้านทานต่ออุณหภูมิสูงนั้นดี(ควรสังเกตว่ามีคาปาซิเตอร์ CBB21 มากมายในท้องตลาดที่หักมุม ใช้วัสดุคุณภาพต่ำและทนอุณหภูมิสูงได้เพียง 85°C เท่านั้น)
3. ความต้านทานของฉนวนสูง มีคุณสมบัติในการรักษาตัวเองที่ดี แน่นอนว่านี่เป็นคุณสมบัติทั่วไปของตัวเก็บประจุแบบฟิล์มส่วนใหญ่เช่นกัน
4. ภายนอกหุ้มด้วยอีพอกซีเรซินหากคุณต้องการใช้ในสภาพแวดล้อมที่รุนแรง คุณสามารถเลือกตัวเก็บประจุ MPB ได้เช่นกันแกนภายในนั้นเหมือนกับของตัวเก็บประจุ CBB21 แต่ภายนอกนั้นถูกปิดผนึกด้วยเปลือกพลาสติก

การใช้งาน:


เหมาะสำหรับโอกาส DC และ lowpulse, สำหรับเครื่องขยายเสียง, ทีวี, การสื่อสาร, แหล่งจ่ายไฟ, ไดรเวอร์ LED และข้อกำหนดอื่น ๆ ของวงจรขนาดเล็ก

ข้อมูลจำเพาะ:


หมวดภูมิอากาศ	40/085/21
พิกัดแรงดันไฟฟ้า	63V , 100V , 250V,400V,630V
ช่วงความจุ	0.0010μF~1.0μF
พิสูจน์แรงดันไฟฟ้า	1.6 ยูอาร์
ความต้านทานของฉนวน	≥3 000MΩ, CR≤0.33μF
	≥1 000S, CR>0.33μF
	(20℃, 1 นาที)
ปัจจัยการกระจาย	≤0.008(20℃, 1kHz)

การวาดโครงร่าง:

คำถามที่พบบ่อย

Q;วัสดุของผลิตภัณฑ์?
A;ฟิล์มเคลือบโลหะสำหรับตัวเก็บประจุเกรด A+นอกจากนี้เรายอมรับการปรับแต่ง
ถาม; ตัวอย่างฟรีหรือไม่
ก. ใช่!
ถาม; การควบคุมคุณภาพ?
A; คุณภาพต้องมาก่อน เราได้ผ่านการรับรอง ISO9001 และ ROHS REACH เป็นส่วนสำคัญของการจัดการคุณภาพ การควบคุมคุณภาพเป็นกุญแจสำคัญในการพิสูจน์ประสิทธิภาพของการรับรองคุณภาพ



ข้อดีของ CBB21 ในฐานะตัวเก็บประจุกรองคืออะไร?


ไม่ว่าตัวเก็บประจุตัวกรองควรเป็นตัวเก็บประจุ CBB21 หรือตัวเก็บประจุด้วยไฟฟ้า ก็เลือกได้ง่ายต้องใช้ตัวเก็บประจุด้วยไฟฟ้าเพื่อกรองคลื่น DC แต่ต้องใช้ตัวเก็บประจุด้วยไฟฟ้าเพื่อกรองคลื่น AC แม้ว่าจะมีราคาถูก แต่คุณต้องใช้ CBB21 ที่ความจุนี้
หลักการกรองของตัวเก็บประจุ CBB21 นั้นไม่ซับซ้อนการกรองคือกระบวนการชาร์จและคายประจุฟังก์ชันของตัวเก็บประจุตัวกรองเป็นเพียงการทำให้แรงดันขาออกที่กรองแล้วเป็นแรงดันไฟตรงคงที่หลักการทำงานของมันคือตัวเก็บประจุจะถูกชาร์จเมื่อแรงดันไฟฟ้าที่แก้ไขแล้วสูงกว่าแรงดันตัวเก็บประจุและตัวเก็บประจุจะถูกคายประจุเมื่อแรงดันไฟฟ้าที่แก้ไขแล้วต่ำกว่าแรงดันตัวเก็บประจุในระหว่างกระบวนการชาร์จและคายประจุ เพื่อให้แรงดันขาออกมีความเสถียรโดยทั่วไป
ตัวเก็บประจุและตัวเหนี่ยวนำจำนวนมากมีหน้าที่ในการกรอง เนื่องจากมีฟังก์ชันการเก็บพลังงาน และการกรองจะเกิดขึ้นได้โดยใช้ฟังก์ชันของพวกมันวงจรกรองต้องการให้ตัวเก็บประจุเก็บพลังงานมีความจุมากดังนั้นวงจรกรองส่วนใหญ่จึงใช้ตัวเก็บประจุด้วยไฟฟ้าอย่างไรก็ตามในวงจรไฟฟ้ากระแสสลับต้องใช้ CBB21 เป็นตัวเก็บประจุกรอง แม้ว่าค่าใช้จ่ายของตัวเก็บประจุด้วยไฟฟ้าจะต่ำกว่าก็ไม่สามารถนำมาใช้ได้
ตัวเก็บประจุที่มีความจุต่างกันมีผลในการกรองต่างกันโดยทั่วไป ตัวเก็บประจุประมาณ 10PF จะใช้ในการกรองสัญญาณรบกวนความถี่สูง และตัวเก็บประจุประมาณ 0.1 ยูเอฟจะใช้เพื่อกรองสัญญาณรบกวนที่มีคลื่นความถี่ต่ำเมื่อเลือกความจุของตัวเก็บประจุตัวกรอง โดยทั่วไปตัวเก็บประจุขนาดใหญ่จะกรองคลื่นความถี่ต่ำ และตัวเก็บประจุขนาดเล็กจะกรองคลื่นความถี่สูงการเลือกค่าความจุที่เหมาะสมที่สุดเท่านั้นจึงจะสามารถบรรลุผลการกรองที่ดีที่สุดได้
