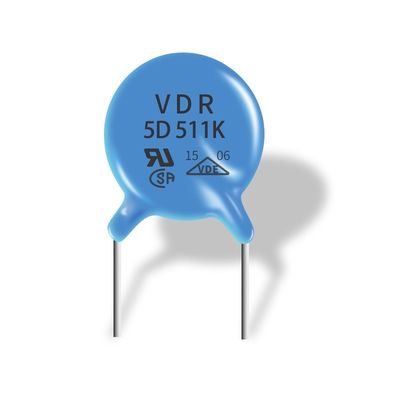

การตอบสนองที่รวดเร็ว 5D 511k ซิงค์ออกไซด์วาริสเตอร์ ความสามารถในการทนกระแสไฟสูงสุดสูง

การตอบสนองอย่างรวดเร็วของ OEM 5D 511k Metal Oxide Varistor ความสามารถในการทนต่อกระแสไฟสูงสุด


วาริสเตอร์ประเภทสมัยใหม่ที่พบมากที่สุดคือวาริสเตอร์ออกไซด์ของโลหะ (MOV)บล็อกเซรามิกประเภทนี้ประกอบด้วยอนุภาคของซิงค์ออกไซด์ในเมทริกซ์ของออกไซด์ของโลหะอื่นๆ เช่น บิสมัท โคบอลต์ แมงกานีสออกไซด์ในปริมาณเล็กน้อย ประกบระหว่างแผ่นโลหะสองแผ่นเพื่อสร้างขั้วไฟฟ้าของอุปกรณ์ขอบเขตระหว่างดายแต่ละอันและองค์ประกอบที่อยู่ติดกันจะสร้างจุดแยกไดโอด ซึ่งทำให้กระแสไหลในทิศทางเดียวเท่านั้นการสะสมของเกรนแบบสุ่มนั้นเทียบเท่าทางไฟฟ้ากับเครือข่ายของคู่ไดโอดแบบกลับไปกลับมา โดยแต่ละคู่ขนานกันกับคู่อื่นๆ จำนวนมาก


เมื่อใช้แรงดันไฟฟ้าขนาดเล็กทั่วอิเล็กโทรด การรั่วไหลย้อนกลับผ่านทางแยกไดโอดเท่านั้นที่จะทำให้เกิดกระแสไหลเพียงเล็กน้อยเมื่อใช้แรงดันไฟฟ้าขนาดใหญ่ จุดต่อไดโอดจะพังเนื่องจากการรวมกันของการปล่อยความร้อนและอุโมงค์อิเล็กตรอน ทำให้เกิดกระแสจำนวนมากไหลผลของพฤติกรรมนี้เป็นลักษณะเฉพาะของแรงดันกระแสไฟฟ้าแบบไม่เชิงเส้น โดยที่ MOV มีความต้านทานสูงที่แรงดันต่ำและความต้านทานต่ำที่แรงดันสูง


ลักษณะไฟฟ้า


วาริสเตอร์ยังคงไม่นำไฟฟ้าในระหว่างการทำงานปกติในฐานะที่เป็นอุปกรณ์โหมดแบ่ง วาริสเตอร์มักจะถูกใช้เพื่อยับยั้งการกระชากของแรงดันไฟฟ้าในสาย เมื่อแรงดันไฟฟ้าที่ตกคร่อมยังคงต่ำกว่า "แรงดันไฟฟ้าหนีบ" อยู่พอสมควรวาริสเตอร์อาจล้มเหลวได้จากสองสาเหตุ

ความล้มเหลวอย่างรุนแรงเกิดขึ้นเนื่องจากความพยายามจำกัดไฟกระชากขนาดใหญ่มากที่เกิดจากเหตุการณ์ต่างๆ เช่น ฟ้าผ่า ซึ่งพลังงานที่เกี่ยวข้องนั้นมีปริมาณมากเกินกว่าที่วาริสเตอร์จะรับมือได้กระแสที่ตามมาจากการกระแทกอาจละลาย ไหม้ หรือแม้แต่ทำให้วาริสเตอร์กลายเป็นไอได้การหลีกเลี่ยงความร้อนนี้เกิดจากการขาดความสม่ำเสมอที่รอยต่อของขอบเขตของเกรนแต่ละอัน ซึ่งนำไปสู่ความล้มเหลวของเส้นทางกระแสหลักภายใต้ความเครียดจากความร้อน เมื่อพลังงานในพัลส์ชั่วคราว (โดยปกติจะวัดเป็นจูล) สูงเกินไป (เช่น เกินอย่างมีนัยสำคัญ ผลหารประดิษฐ์ของ "คะแนนสูงสุดสัมบูรณ์")ศักยภาพของความล้มเหลวที่รุนแรงสามารถลดลงได้โดยการให้คะแนนเกินจริงหรือใช้ MOV ที่เลือกเป็นพิเศษควบคู่กันไป

การย่อยสลายแบบสะสมเกิดขึ้นเมื่อมีไฟกระชากมากขึ้นด้วยเหตุผลทางประวัติศาสตร์ MOV จำนวนมากได้รับการระบุผิด ทำให้เกิดอัตราเงินเฟ้อบ่อยครั้งซึ่งลดกำลังการผลิตด้วยในกรณีนี้ วาริสเตอร์จะไม่ได้รับความเสียหายที่มองเห็นได้ และภายนอกดูเหมือนว่ายังทำงานอยู่ (ไม่มีความเสียหายร้ายแรง) แต่จะไม่มีการป้องกันอีกต่อไปในที่สุดก็จะเกิดการลัดวงจรเนื่องจากการปล่อยพลังงานจะสร้างเส้นทางนำไฟฟ้าผ่านออกไซด์

พารามิเตอร์หลักที่มีผลต่ออายุการใช้งานของวาริสเตอร์คืออัตราพลังงาน (จูล)การเพิ่มระดับพลังงานจะเพิ่มจำนวน (ของขนาดสูงสุดที่กำหนด) ของพัลส์ชั่วคราวที่สามารถรองรับได้แบบทวีคูณเช่นเดียวกับผลรวมของพลังงานสะสมจากพัลส์ขนาดเล็กที่ถูกหนีบเมื่อพัลส์เหล่านี้เกิดขึ้น "แรงดันในการหนีบ" ที่จ่ายให้ในแต่ละเหตุการณ์จะลดลง และโดยทั่วไปแล้ววาริสเตอร์จะถือว่าเสื่อมตามหน้าที่เมื่อ "แรงดันในการหนีบ" เปลี่ยนไป 10%แผนภูมิอายุขัยของผู้ผลิตเกี่ยวข้องกับปัจจุบัน ความรุนแรง และจำนวนของสภาวะชั่วคราวสำหรับการทำนายความล้มเหลวโดยพิจารณาจากพลังงานทั้งหมดที่สูญเสียไปตลอดอายุของชิ้นส่วน

ในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค โดยเฉพาะอย่างยิ่งอุปกรณ์ป้องกันไฟกระชาก วาริสเตอร์ MOV ที่ใช้มีขนาดเล็กพอที่จะใช้งานไม่ได้ในที่สุดการใช้งานอื่นๆ เช่น ระบบส่งกำลัง ใช้ VDR ของโครงสร้างที่แตกต่างกันในการกำหนดค่าที่หลากหลาย ซึ่งออกแบบมาเพื่ออายุการใช้งานที่ยาวนาน

ลักษณะของวาริสเตอร์

(1) ข้อดี: ช่วงแรงดันไฟฟ้ากว้างมาก ตั้งแต่หลายโวลต์ถึงหลายพันโวลต์ กระแสไฟกระชากอาจมีตั้งแต่สิบถึงหลายพันแอมแปร์ ความเร็วในการตอบสนองรวดเร็ว ไม่มีขั้ว ไม่มีการหมุนอิสระ และกระแสสูงสุด ทนต่อความจุมีขนาดใหญ่ราคาถูก.
(2) ข้อเสีย: แรงดันไฟฟ้าหนีบค่อนข้างสูง ซึ่งโดยทั่วไปสามารถเข้าถึง 2 ถึง 3 เท่าของแรงดันใช้งานนอกจากนี้ความดัน
กระแสไฟรั่วของวาริสเตอร์เพิ่มขึ้นตามจำนวนไฟกระชากที่เพิ่มขึ้นเวลาตอบสนองนานขึ้นและความจุของกาฝากก็มากขึ้น
(3) โอกาสที่เกี่ยวข้อง: สายไฟ DC, สายสัญญาณความถี่ต่ำ หรือใช้ในซีรีย์กับท่อปล่อยก๊าซสำหรับสายไฟ AC

ข้อมูลจำเพาะ:



ส่วนจำนวน	แวค(V)	โวลต์(V)	V1mA(วี)	ไอพี(เอ)	วีซี(V)	ฉัน (A) มาตรฐาน	ฉัน (A) ไฟกระชากสูง	(ญ)สแตนดาร์ด	(J) ไฟกระชากสูง	กำลังไฟ (W)	C@1KHz(พีเอฟ)
10D180K(ญ)	11	14	18(15-21.6)	5	36	500	1,000	2.1	3.0	0.05	5600
10D220K(ญ)	14	18	22(19.5-26)	5	43	500	1,000	2.5	5.0	0.05	4500
10D270K(ญ)	17	22	27(14-31)	5	53	500	1,000	3.0	6.0	0.05	3700
10D330K(ญ)	20	26	33(29.5-36.5)	5	65	500	1,000	4.0	7.0	0.05	3000
10D390K(ญ)	25	31	39(35-43)	5	77	500	1,000	4.6	9.0	0.05	2400
10D470K(ญ)	30	38	47(42-52)	5	93	500	1,000	5.5	11	0.05	2100
10D560K(ญ)	35	45	56(50-62)	5	110	500	1,000	7.0	13	0.05	1800
10D680K(ญ)	40	56	68(61-75)	5	135	500	1,000	8.2	15	0.05	1500
10D820K(ญ)	50	65	82(74-90)	25	135	2500	3500	12	17	0.4	1200
10D101K(ญ)	60	85	100(90-110)	25	165	2500	3500	15	18	0.4	1,000
10D121K(ญ)	75	100	120(108-132)	25	200	2500	3500	18	21	0.4	830
10D151K(ญ)	95	125	150(135-165)	25	250	2500	3500	22	25	0.4	670
10D181K(ญ)	115	150	180(162-198)	25	300	2500	3500	27	30	0.4	560
10D201K(ญ)	130	170	200(180-220)	25	340	2500	3500	30	35	0.4	500
10D221K(ญ)	140	180	220(198-242)	25	360	2500	3500	32	39	0.4	450
10D241K(ญ)	150	200	240(216-264)	25	395	2500	3500	35	42	0.4	420
10D271K(ญ)	175	225	270(243-297)	25	455	2500	3500	37	49	0.4	370
10D301K(ญ)	190	250	300(270-330)	25	500	2500	3500	40	54	0.4	330
10D331K(ญ)	210	275	330(297-363)	25	550	2500	3500	43	58	0.4	300
10D361K(ญ)	230	300	360(324-396)	25	595	2500	3500	47	65	0.4	280
10D391K(ญ)	250	320	390(351-429)	25	650	2500	3500	60	70	0.4	260
10D431K(ญ)	275	350	430(387-473)	25	710	2500	3500	65	80	0.4	230
10D471K(ญ)	300	385	470(423-517)	25	775	2500	3500	67	85	0.4	210
10D511K(ญ)	320	415	510(459-561)	25	845	2500	3500	69	90	0.4	200
10D561K(ญ)	350	460	560(504-616)	25	925	2500	3500	70	92	0.4	180
10D621K(ญ)	385	505	620(558-682)	25	1025	2500	3500	72	95	0.4	160
10D681K(ญ)	420	560	680(612-748)	25	1120	2500	3500	75	98	0.4	150
10D751K(ญ)	460	615	750(675-825)	25	1240	2500	3500	77	100	0.4	130
10D781K(ญ)	485	640	780(702-858)	25	1290	2500	3500	80	105	0.4	130
10D821K(ญ)	510	670	820(738-902)	25	1355	2500	3500	85	110	0.4	120
10D911K(ญ)	550	745	910(819-1001)	25	1500	2500	3500	93	130	0.4	110
10D102K(ญ)	625	825	1,000(900-1100)	25	1650	2500	3500	102	140	0.4	100
10D112K(ญ)	680	895	1100(990-1210)	25	1815	2500	3500	115	155	0.4	90
