รายละเอียดสินค้า:
|
| แอปพลิเคชัน: | ระงับกระแสไฟกระชากในวงจรจ่ายไฟแบบสวิตชิ่งและแหล่งจ่ายไฟ | ดีเอ็มโอ.โอ.เอ็ม: | ใช่ |
|---|---|---|---|
| อุณหภูมิในการทำงาน: | -40 ℃ ~ 200 ℃ | ปรับแต่ง: | ให้บริการตัวอย่าง |
| ตัวอย่าง: | มีอยู่ | เทคโนโลยี: | องค์ประกอบของคาร์บอน |
| ประเภทแพ็คเกจ: | ผ่านรู | สื่อที่มีอยู่: | แผ่นข้อมูล, ภาพถ่าย |
| เน้น: | ODM ตัวต้านทานความร้อน NTC,10D15 ตัวต้านทานความร้อน NTC,กทช 10D15 |
||

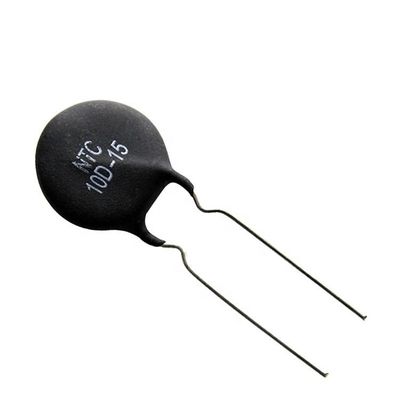

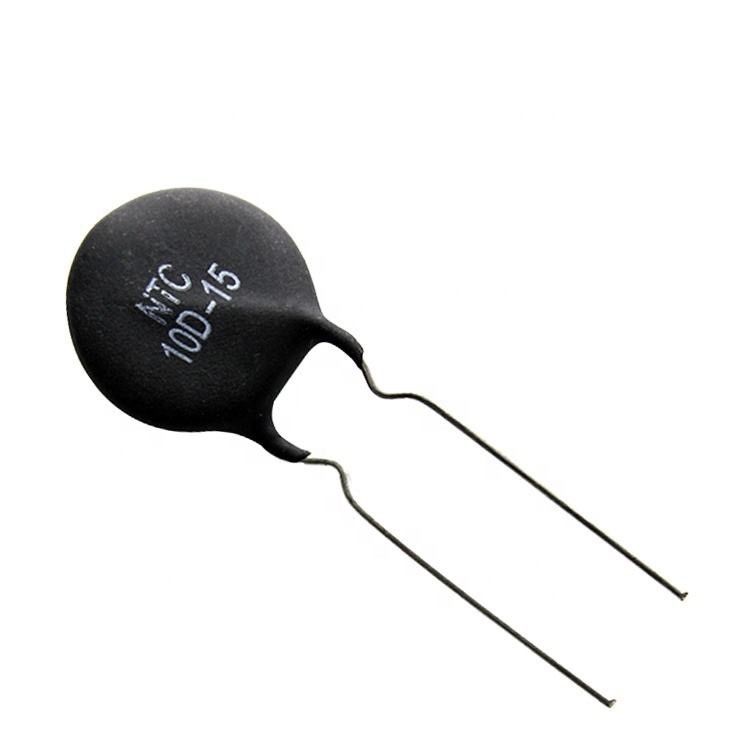

การตอบสนองอย่างรวดเร็ว 10D15 ตัวต้านทานความร้อน NTC ความสามารถที่แข็งแกร่งในการปราบปรามกระแสไฟกระชาก
ข้อได้เปรียบหลัก
คุณสมบัติหลักของเทอร์มิสเตอร์คือความไวสูงค่าสัมประสิทธิ์ความต้านทานต่ออุณหภูมิอยู่ที่ 10-100 เท่าของโลหะสามารถตรวจจับการเปลี่ยนแปลงของอุณหภูมิได้ 10-6°C;ช่วงอุณหภูมิการทำงานกว้าง อุปกรณ์อุณหภูมิปกติเหมาะสำหรับ -55°C ~ 315°C อุปกรณ์อุณหภูมิสูงเหมาะสำหรับอุณหภูมิสูงกว่า 315°C (ก่อน 2000°C) และอุปกรณ์อุณหภูมิต่ำเหมาะสำหรับ - 273°C ~ 55°C;ขนาดเล็กสามารถวัดอุณหภูมิของช่องว่างโพรงและหลอดเลือดในร่างกายมนุษย์ซึ่งไม่สามารถวัดได้ด้วยเทอร์โมมิเตอร์อื่นใช้งานง่าย ค่าความต้านทานอยู่ในช่วง 0.1 ~ 100kΩตัวเลือกใด ๆ ระหว่างพวกเขา;ง่ายต่อการแปรรูปเป็นรูปทรงที่ซับซ้อน การผลิตจำนวนมากเสถียรภาพที่ดี, ความจุเกินที่แข็งแกร่ง.
การใช้งาน:
สามารถติดตั้งเข้ากับวงจรไฟฟ้าของ:
• พาวเวอร์ซัพพลายและอินเวอร์เตอร์
• เครื่องสำรองไฟ
• หลอดประหยัดไฟ
• บัลลาสต์อิเล็กทรอนิกส์
• ไส้หลอดป้องกันโคมประเภทต่างๆ
• เครื่องทำความร้อนบางประเภท
• สำหรับวงจรพลังงานสูง สอบถามเกี่ยวกับ MF73
และเครื่องป้องกันไฟกระชากซีรีส์ MF74
| แบบอย่าง | จัดอันดับพลังงานเป็นศูนย์ | Max.steady สถานะปัจจุบัน (A) | สารตกค้าง ความต้านทาน (Ω) | B25/85 (เค) | เวลาความร้อน ค่าคงที่ | การกระจาย |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3D-13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 น | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15D-13 | 15 | 3 | 0.488 | 3100 | ||
| 16D-13 | 16 | 3 | 0.454 | 3100 | ||
| 18D-13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25D-13 | 25 | 2 | 0.625 | 3200 | ||
| 30D-13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
ข้อกำหนดทางเทคนิค
เส้นผ่านศูนย์กลางตัวเครื่อง Φ40mm
| พี/เอ็น | R25±20%(โอห์ม) | ดัชนีไวต่อความร้อน B±10%(K) | กระแสคงที่สูงสุด Imax(A) | ประมาณ R ของกระแสสูงสุด Rสูงสุด(Ω) | การกระจายพลังงานสูงสุด Pmax(W) | ค่าคงที่เวลาความร้อน (mW/C) | ค่าคงที่เวลาความร้อน (s) | ความจุอิมพัลส์สูงสุด (uF) 240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
เส้นผ่านศูนย์กลางตัวเรือน Φ45mm
| พี/เอ็น | R25±20%(โอห์ม) | ดัชนีไวต่อความร้อน B±10%(K) | กระแสคงที่สูงสุด Imax(A) | ประมาณ R ของกระแสสูงสุด Rสูงสุด(Ω) | การกระจายพลังงานสูงสุด Pmax(W) | ค่าคงที่เวลาความร้อน (mW/C) | ค่าคงที่เวลาความร้อน (s) | ความจุอิมพัลส์สูงสุด (uF) 240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
เส้นผ่านศูนย์กลางตัวเครื่อง Φ50mm
| พี/เอ็น | R25±20%(โอห์ม) | ดัชนีไวต่อความร้อน B±10%(K) | กระแสคงที่สูงสุด Imax(A) | ประมาณ R ของกระแสสูงสุด Rสูงสุด(Ω) | การกระจายพลังงานสูงสุด Pmax(W) | ค่าคงที่เวลาความร้อน (mW/C) | ค่าคงที่เวลาความร้อน (s) | ความจุอิมพัลส์สูงสุด (uF) 240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
กระบวนการผลิต
ข้อควรระวังในการใช้เทอร์มิสเตอร์ NTC
1. ให้ความสนใจกับอุณหภูมิการทำงานของเทอร์มิสเตอร์ NTC
ห้ามใช้เทอร์มิสเตอร์ NTC นอกช่วงอุณหภูมิการทำงานอุณหภูมิในการทำงานของซีรีย์ φ5, φ7, φ9, φ11 คือ -40~+150°C;อุณหภูมิในการทำงานของซีรีส์ φ13, φ15, φ20 คือ -40~+200°C
2. โปรดใส่ใจกับการใช้เทอร์มิสเตอร์ NTC ภายใต้เงื่อนไขของกำลังไฟ
กำลังไฟสูงสุดของแต่ละข้อกำหนดคือ: φ5-0.7W, φ7-1.2W, φ9-1.9W, φ11-2.3W, φ13-3W, φ15-3.5W, φ20-4W
3. ข้อควรระวังสำหรับการใช้งานในสภาพแวดล้อมที่มีอุณหภูมิสูงและความชื้นสูง
หากจำเป็นต้องใช้เทอร์มิสเตอร์ในสภาพแวดล้อมที่มีอุณหภูมิสูงและความชื้นสูง ให้ใช้เทอร์มิสเตอร์แบบปลอก และใช้ปลอกป้องกันเพื่อให้ส่วนที่ปิดสัมผัสกับสิ่งแวดล้อม (น้ำ ความชื้น) และส่วนเปิดของ ปลอกจะไม่สัมผัสกับน้ำและไอน้ำโดยตรง
4. ไม่สามารถใช้ในสภาพแวดล้อมก๊าซและของเหลวที่เป็นอันตราย
ห้ามใช้ในสภาพแวดล้อมที่มีก๊าซกัดกร่อนหรือสภาพแวดล้อมที่จะสัมผัสกับอิเล็กโทรไลต์ น้ำเกลือ กรด ด่าง หรือตัวทำละลายอินทรีย์
