รายละเอียดสินค้า:
|
| แอปพลิเคชัน: | การชดเชยอุณหภูมิของวงจรต่างๆ | ดีเอ็มโอ.โอ.เอ็ม: | ใช่ |
|---|---|---|---|
| อุณหภูมิในการทำงาน: | -40 ℃ ~ 200 ℃ | ปรับแต่ง: | ให้บริการตัวอย่าง |
| ตัวอย่าง: | มีอยู่ | เทคโนโลยี: | องค์ประกอบเซรามิก |
| ประเภทแพ็คเกจ: | ผ่านรู | คำสำคัญ: | กทช ตัวต้านทานความร้อน |
| เน้น: | 5D15 ตัวต้านทานความร้อน NTC,ตัวต้านทานความร้อน NTC ตอบสนองอย่างรวดเร็ว,เทอร์มิสเตอร์ 5D15 |
||

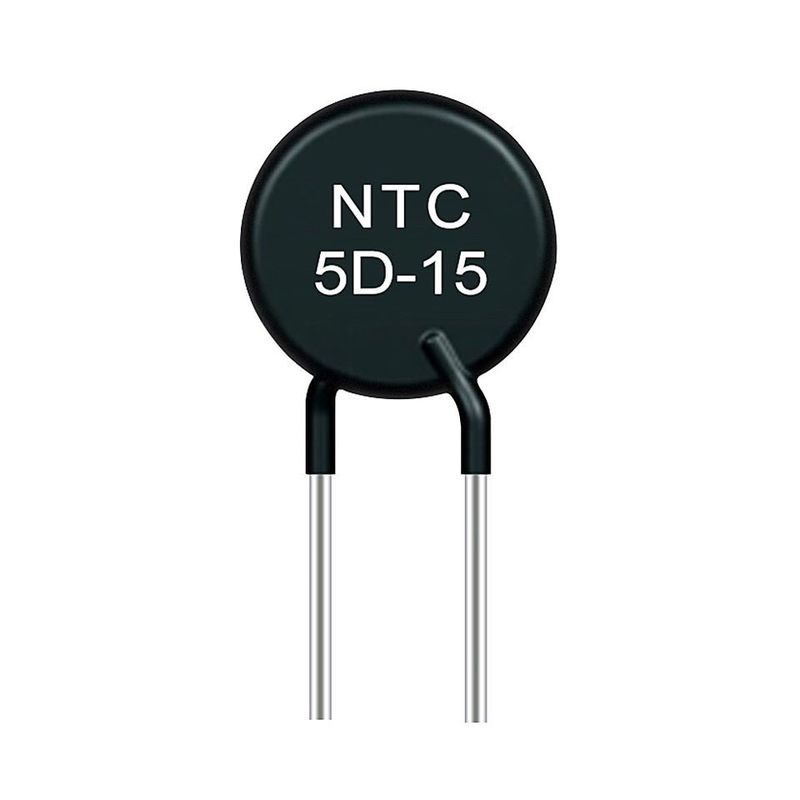

การตอบสนองอย่างรวดเร็ว 5D15 ตัวต้านทานความร้อน NTC ช่วงอุณหภูมิการทำงานที่กว้าง
พูดง่ายๆ เทอร์มิสเตอร์ NTC หมายถึงเทอร์มิสเตอร์สัมประสิทธิ์อุณหภูมิติดลบ ซึ่งเป็นความต้านทานเซ็นเซอร์ชนิดหนึ่งที่มีค่าความต้านทานลดลงเมื่ออุณหภูมิเพิ่มขึ้นทำจากออกไซด์ของโลหะ เช่น แมงกานีส โคบอลต์ นิกเกิล และทองแดง เป็นวัสดุหลัก และผลิตด้วยเทคโนโลยีเซรามิกวัสดุออกไซด์ของโลหะเหล่านี้ทั้งหมดมีคุณสมบัติเป็นเซมิคอนดักเตอร์ เนื่องจากมีความคล้ายคลึงกับวัสดุเซมิคอนดักเตอร์ เช่น เจอร์เมเนียมและซิลิกอนในแง่ของการนำไฟฟ้าต่อไปนี้เป็นการแนะนำวิธีการใช้และการประยุกต์ใช้เทอร์มิสเตอร์ ntc ในวงจรเป็นหลัก
แอปพลิเคชันที่แนะนำ
แหล่งจ่ายไฟทุกชนิด, แหล่งจ่ายไฟของ UPS, แหล่งจ่ายไฟแบบสวิตชิ่ง
เครื่องชาร์จ EV, กองชาร์จ
ไดรเวอร์มอเตอร์, ไดรเวอร์มอเตอร์เซิร์ฟเวอร์ superpower, คอนโทรลเลอร์ลอจิก
เครื่องเชื่อมไฟฟ้าพลาสมาพลังงานสูง เครื่องตัด โคมไฟพลังพิเศษ
อุปกรณ์เรโซแนนซ์แม่เหล็กนิวเคลียร์, เครื่องขยายสัญญาณเสียงพลังพิเศษ, หม้อแปลงไฟฟ้าวงกลมกำลังสูง
อาร์เรย์แผงโซลาร์เซลล์พร้อมอินเวอร์เตอร์กำลังไฟฟ้าความจุสูง
จากนั้นหุ่นยนต์อุตสาหกรรมจะขับเคลื่อนด้วยแหล่งจ่ายไฟแรงสูง ตู้ไฟฟ้าอัจฉริยะที่มีแรงดันไฟฟ้าต่ำกว่า
| แบบอย่าง |
จัดอันดับพลังงานเป็นศูนย์ |
Max.steady สถานะปัจจุบัน (A) |
สารตกค้าง ความต้านทาน (Ω) |
B25/85 (เค) |
เวลาความร้อน ค่าคงที่ |
การกระจาย |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3D-13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 น | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15D-13 | 15 | 3 | 0.488 | 3100 | ||
| 16D-13 | 16 | 3 | 0.454 | 3100 | ||
| 18D-13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25D-13 | 25 | 2 | 0.625 | 3200 | ||
| 30D-13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
ข้อกำหนดทางเทคนิค
เส้นผ่านศูนย์กลางตัวเครื่อง Φ40mm
| พี/เอ็น | R25±20%(โอห์ม) | ดัชนีไวต่อความร้อน B±10%(K) | กระแสคงที่สูงสุด Imax(A) | ประมาณ R ของกระแสสูงสุด Rสูงสุด(Ω) | การกระจายพลังงานสูงสุด Pmax(W) | ค่าคงที่เวลาความร้อน (mW/C) | ค่าคงที่เวลาความร้อน (s) | ความจุอิมพัลส์สูงสุด (uF) 240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
เส้นผ่านศูนย์กลางตัวเรือน Φ45mm
| พี/เอ็น | R25±20%(โอห์ม) | ดัชนีไวต่อความร้อน B±10%(K) | กระแสคงที่สูงสุด Imax(A) | ประมาณ R ของกระแสสูงสุด Rสูงสุด(Ω) | การกระจายพลังงานสูงสุด Pmax(W) | ค่าคงที่เวลาความร้อน (mW/C) | ค่าคงที่เวลาความร้อน (s) | ความจุอิมพัลส์สูงสุด (uF) 240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
เส้นผ่านศูนย์กลางตัวเครื่อง Φ50mm
| พี/เอ็น | R25±20%(โอห์ม) | ดัชนีไวต่อความร้อน B±10%(K) | กระแสคงที่สูงสุด Imax(A) | ประมาณ R ของกระแสสูงสุด Rสูงสุด(Ω) | การกระจายพลังงานสูงสุด Pmax(W) | ค่าคงที่เวลาความร้อน (mW/C) | ค่าคงที่เวลาความร้อน (s) | ความจุอิมพัลส์สูงสุด (uF) 240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
กระบวนการผลิต
