รายละเอียดสินค้า:
|
| แอปพลิเคชัน: | แหล่งจ่ายไฟสลับ | วัสดุ: | เซรามิค |
|---|---|---|---|
| คุณสมบัติ: | โครงสร้างที่กะทัดรัด | ประเภทซัพพลายเออร์: | ผู้ผลิตดั้งเดิม ODM |
| คำสำคัญ: | ตัวเก็บประจุความปลอดภัย Y2 | ความจุ: | 10pf ~ 10,000pf |
| เน้น: | ตัวเก็บประจุความปลอดภัย 300VAC Y2,ตัวเก็บประจุความปลอดภัย 331K Y2,ตัวเก็บประจุ 300VAC การสูญเสียต่ำ |
||

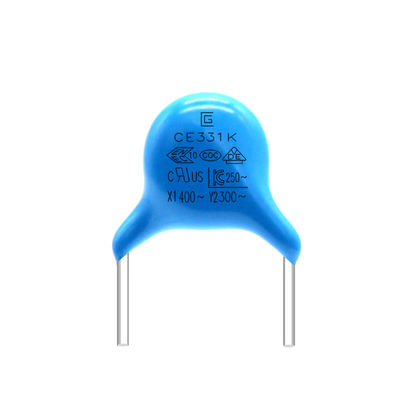

การสูญเสียต่ำ 331K 300VAC Y2 ตัวเก็บประจุความปลอดภัยสามารถใช้ในการเชื่อมต่อเสาอากาศและวงจรบายพาส
มีองค์ประกอบผันแปรบางอย่างในวงจร เช่น ตัวเหนี่ยวนำ ตัวเก็บประจุ ฯลฯ องค์ประกอบผันแปรเหล่านี้โดยทั่วไปสามารถทำให้เกิดหรือลดการเปลี่ยนแปลงสัมพัทธ์ (หรือลดลง) ของปริมาณไซน์ของความถี่ที่สอดคล้องกันเท่านั้นตัวอย่างเช่น เมื่อเปิดสวิตช์ กระแสสลับจะเปลี่ยนไปเรื่อยๆ ระหว่าง Y1 และ Y2 และสนามแม่เหล็กไฟฟ้าที่สร้างขึ้นในเวลานี้ (สนามแม่เหล็กที่คล้ายกับแสงที่ปล่อยออกมาจากแหล่งกำเนิดแสง) จะสร้างแรงตามธรรมชาติระหว่างสายไฟ ."ญาติ" มีบทบาทชี้ขาด
คุณสมบัติที่ใหญ่ที่สุดของตัวเก็บประจุประเภทนี้คือ: สามารถทนต่อแรงกระแทกจากแรงดันไฟฟ้าเกิน และเนื่องจากบรรจุในกล่องพลาสติก ประสิทธิภาพการหน่วงการติดไฟและการกันไฟจึงดีมากเช่นกัน
ในขณะเดียวกัน ยังมีข้อได้เปรียบของการสูญเสียต่ำและสามารถทนต่อผลกระทบของแรงดันและกระแสไฟกระชากสูงสุดที่มากได้มีเสถียรภาพดี อายุการใช้งานยาวนาน สารหน่วงไฟเกรด B ทนต่ออุณหภูมิ และลักษณะอื่น ๆ
แอปพลิเคชัน:
1. เหมาะสำหรับวงจรลดเสียงรบกวนของวงจรแหล่งจ่ายไฟของอุปกรณ์อิเล็กทรอนิกส์
2. สามารถใช้ในการเชื่อมต่อเสาอากาศและวงจรบายพาส
3. แผงควบคุมของเครื่องใช้ในครัวเรือนขนาดเล็กต่างๆ
4. เครื่องกรองไฟ
5. โหลด AC ความถี่สูง
| ข้อกำหนดอ้างอิงมาตรฐาน | IEC 60384-14 ;มธ 60384-14 ;IEC UL60384 ;ก60384 |
| พระปรมาภิไธยย่อที่ได้รับอนุมัติ | VDE / ENEC / IEC / UL / CSA / KC / CQC |
| คลาสย่อย ;พิกัดแรงดันไฟฟ้า (UR) | X1 / Y1/Y2 ;400VAC/300VAC/500VAC |
| ช่วงความจุ | 10pF ถึง 10,000pF |
| พิสูจน์แรงดันไฟฟ้า | 4000VAC เป็นเวลา 1 นาที/2000VAC เป็นเวลา 1 นาที/1800VAC เป็นเวลา 1 นาที |
| ความอดทนความจุ | Y5P±10%(K);Y5U,Y5V±20%(M) วัดที่ 25℃,1Vrms,1KHz |
| ปัจจัยการกระจาย (tgδ) | Y5P,Y5U tgδ≤2.5% ;Y5V tgδ≤5% วัดที่ 25 ℃,1Vrms,1KHz |
| ความต้านทานฉนวน (IR) | IR≥10000MΩ,1 นาที,100VDC |
| อุณหภูมิในการทำงาน | -40℃ ถึง +85℃ ;-40℃ ถึง +125℃ |
| ลักษณะอุณหภูมิ | วาย5พี,วาย5ยู,วาย5วี |
| อีพ็อกซี่ทนไฟ | UL94-V0 |
| แบบอย่าง | ความกว้าง | ความหนา | ระยะห่างของเท้า | ตะกั่ว | แรงดันไฟฟ้า | ความจุ | วัสดุ | ความอดทน |
| Y2-103M-Y5V | φ13mm | T3.8mm | F10mm | L3-22mm | 300V[**]ค | 10000pF | Y5V | ±20% |
| Y2-472M-Y5V | φ9.5มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 4700pF | Y5V | ±20% |
| Y2-332M-Y5V | φ8.5มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 3300pF | Y5V | ±20% |
| Y2-222M-Y5V | φ7.5มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 2200pF | Y5V | ±20% |
| Y2-152M-Y5V | φ6.5มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 1500pF | Y5V | ±20% |
| Y2-102M-Y5V | φ6.5มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 1000pF | Y5V | ±20% |
| Y2-472M-Y5U | φ13mm | T3.8mm | F10mm | L3-22mm | 300V[**]ค | 4700pF | วาย5ยู | ±20% |
| Y2-332M-Y5U | φ11มม | T3.8mm | F10mm | L3-22mm | 300V[**]ค | 3300pF | วาย5ยู | ±20% |
| Y2-222M-Y5U | φ8.5มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 2200pF | วาย5ยู | ±20% |
| Y2-152M-Y5U | φ8.5มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 1500pF | วาย5ยู | ±20% |
| Y2-102M-Y5U | φ7.5มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 1000pF | วาย5ยู | ±20% |
| Y2-821K-Y5U | φ7.5มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 820pF | วาย5ยู | ±10% |
| Y2-681K-Y5U | φ6.5มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 680pF | วาย5ยู | ±10% |
| Y2-561K-Y5U | φ6.5มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 560pF | วาย5ยู | ±10% |
| Y2-471K-Y5U | φ6.5มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 470pF | วาย5ยู | ±10% |
| Y2-102K-Y5P | φ10mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 1000pF | Y5P | ±10% |
| Y2-821K-Y5P | φ10mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 820pF | Y5P | ±10% |
| Y2-681K-Y5P | φ8.5มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 680pF | Y5P | ±10% |
| Y2-561K-Y5P | φ8มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 560pF | Y5P | ±10% |
| Y2-471K-Y5P | φ7.5มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 470pF | Y5P | ±10% |
| Y2-331K-Y5P | φ6.5มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 330pF | Y5P | ±10% |
| Y2-221K-Y5P | φ6.5มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 220pF | Y5P | ±10% |
| Y2-151K-Y5P | φ6.5มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 150pF | Y5P | ±10% |
| Y2-101K-Y5P | φ6.5มม | T3.8mm | F7.5mm | L3-22mm | 300V[**]ค | 100pF | Y5P | ±10% |
กระบวนการผลิต
โครงสร้างผลิตภัณฑ์
การใช้ผลิตภัณฑ์
