รายละเอียดสินค้า:
|
| Storage Temp. อุณหภูมิในการจัดเก็บ Range แนว: | -40℃~+125℃ | Operating Temp. อุณหภูมิในการทำงาน Range แนว: | -25℃~+125℃ |
|---|---|---|---|
| วัสดุ: | เซรามิค | ประเภทซัพพลายเออร์: | ผู้ผลิตดั้งเดิม ODM |
| คุณสมบัติ: | อายุการใช้งานยาวนาน | คำสำคัญ: | Y ตัวเก็บประจุความปลอดภัย |
| บรรจุุภัณฑ์: | ผ่านรู | แอพพลิเคชั่น: | อุปกรณ์สำนักงาน, อิเล็กทรอนิกส์, ไฟฟ้ากระแสสลับ / มอเตอร์ |
| เน้น: | ตัวเก็บประจุไฟฟ้าแรงสูงเซรามิก ODM,ตัวเก็บประจุ 472M,ตัวเก็บประจุ 472M |
||

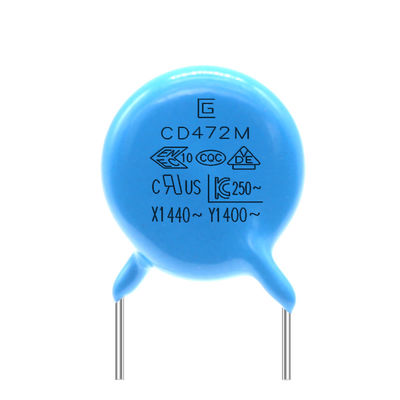

ประสิทธิภาพการเป็นฉนวนสูง 472M 400VAC Y1 Safety Capacitor ใช้เซรามิกแรงดันสูง
มีองค์ประกอบผันแปรบางอย่างในวงจร เช่น ตัวเหนี่ยวนำ ตัวเก็บประจุ ฯลฯ องค์ประกอบผันแปรเหล่านี้โดยทั่วไปสามารถทำให้เกิดหรือลดการเปลี่ยนแปลงสัมพัทธ์ (หรือลดลง) ของปริมาณไซน์ของความถี่ที่สอดคล้องกันเท่านั้นตัวอย่างเช่น เมื่อเปิดสวิตช์ กระแสสลับจะเปลี่ยนไปเรื่อยๆ ระหว่าง Y1 และ Y2 และสนามแม่เหล็กไฟฟ้าที่สร้างขึ้นในเวลานี้ (สนามแม่เหล็กที่คล้ายกับแสงที่ปล่อยออกมาจากแหล่งกำเนิดแสง) จะสร้างแรงตามธรรมชาติระหว่างสายไฟ ."ญาติ" มีบทบาทชี้ขาด
ความแตกต่างระหว่างตัวเก็บประจุ Y1 และตัวเก็บประจุ Y2
1. แรงดันไฟฟ้าที่ทนได้และระยะพิทช์แตกต่างกัน
แรงดันไฟฟ้าของตัวเก็บประจุ Y1 คือ 400VAC และแรงดันไฟฟ้าที่ทนได้ถึง 4000VAC
แรงดันไฟฟ้าของตัวเก็บประจุ Y2 คือ 300VAC และแรงดันไฟฟ้าที่ทนได้ถึง 2600VAC
ระยะห่างปกติของตัวเก็บประจุ Y1 คือ 10 มม
ระยะห่างปกติของตัวเก็บประจุ Y2 คือ 7.5 มม
2. ฉนวนประเภทต่างๆ
ตัวเก็บประจุ Y1 เป็นของฉนวนสองชั้นหรือฉนวนเสริมแรง
ตัวเก็บประจุ Y2 เป็นของฉนวนพื้นฐานหรือฉนวนเสริม
คุณสมบัติและการใช้งาน:
เคลือบด้วยอีพอกซีเรซินที่ทนการติดไฟ เป็นไปตามมาตรฐาน UL94V-0
ตัวเก็บประจุแบบแผ่นเซรามิกได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานไฟฟ้ากระแสสลับและเป็นไปตามข้อกำหนดด้านความปลอดภัยของหน่วยงานมาตรฐานความปลอดภัยต่างๆ
ตัวเก็บประจุชนิด DCF เหมาะอย่างยิ่งสำหรับใช้ในการลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าและการเชื่อมต่อกับแหล่งจ่ายไฟหลัก บายพาสสาย การต่อสายอากาศ ข้ามสาย และการประยุกต์ใช้การป้องกันสองชั้น
ข้อดี
1. เรามีวัสดุทุกรุ่น ประหยัดเวลาในการหาป้อม และแนะนำวัสดุให้คุณหากต้องการ
2. ด้วยผลิตภัณฑ์คุณภาพเดียวกัน เราสามารถให้ราคาที่ดีที่สุดแก่คุณได้ สอบถามถึงหลังการขาย เราจะให้บริการที่ดี เช่น สถานะผลิตภัณฑ์ที่อัปเดต การสนับสนุนทางเทคนิค ฯลฯ (ออนไลน์ตลอด 24 ชั่วโมง)
3. เรามีหุ้นจำนวนมากและเวลาการส่งมอบมักจะสั้น
|
รายการ |
ข้อมูลจำเพาะ |
วิธีทดสอบและเงื่อนไข |
||||||||||||||||
|
การปั่นจักรยานแบบอุณหภูมิ
|
รูปร่าง |
ไม่มีข้อบกพร่องที่ทำเครื่องหมายไว้ |
จะต้องนำตัวเก็บประจุเข้าไปในห้องทดสอบและต้องสัมผัสกับสภาวะอุณหภูมิดังตารางที่ 5 รอบ การปรับสภาพ: ต้องวางตัวเก็บประจุไว้ที่ 125±2℃ เป็นเวลา 1 ชั่วโมง จากนั้นวางไว้ที่สภาพห้องเป็นเวลา 24±2 ชั่วโมงก่อนการวัดค่าครั้งแรก หลังการรักษา: ตัวเก็บประจุจะถูกเก็บไว้เป็นเวลา 24 ± 2 ชั่วโมงในสภาวะห้อง
|
|||||||||||||||
|
ความจุ เปลี่ยน |
B:±10% สูงสุด E: ± 20% สูงสุด F: ± 30% สูงสุด |
|||||||||||||||||
|
ดี.เอฟ |
B,E:สูงสุด 5.0% F:สูงสุด 7.0% |
|||||||||||||||||
|
ไออาร์ |
ขั้นต่ำ 1,000MΩ | |||||||||||||||||
|
ความชื้น (ภายใต้ มั่นคง สถานะ) |
รูปร่าง |
ไม่มีเครื่องหมาย ข้อบกพร่อง |
ตั้งตัวเก็บประจุเป็นเวลา 500±12 ชั่วโมงที่ 40±2℃ ใน 95±3% RH การปรับสภาพเบื้องต้น: ต้องวางตัวเก็บประจุไว้ที่ 125±2℃ เป็นเวลา 1 ชั่วโมง จากนั้นวางไว้ที่สภาพห้องเป็นเวลา 24±2 ชั่วโมงก่อนการวัดค่าครั้งแรก หลังการรักษา: เก็บตัวเก็บประจุไว้เป็นเวลา 24 ± 2 ชั่วโมงที่สภาพห้อง |
|||||||||||||||
|
ความจุ เปลี่ยน |
B:±10% สูงสุด E: ± 20% สูงสุด F: ± 30% สูงสุด |
|||||||||||||||||
|
ดี.เอฟ |
B,E:สูงสุด 5.0% F:สูงสุด 7.0% |
|||||||||||||||||
|
ไออาร์ |
1500MΩ นาที | |||||||||||||||||
|
อิเล็กทริก ความแข็งแกร่ง |
ตามข้อ 8 |
|||||||||||||||||
|
แบบทดสอบชีวิต |
รูปร่าง |
ไม่มีเครื่องหมาย ข้อบกพร่อง |
ใช้แรงดันไฟฟ้า 500V.AC ยกเว้นในแต่ละชั่วโมง แรงดันไฟฟ้าจะเพิ่มขึ้นเป็น 1000V.AC เป็นเวลา 0.1 วินาที ซึ่งจะต้องคงไว้เป็นเวลา 1,000 ± 48 ชั่วโมงที่ 125 ± 2 ℃ การปรับสภาพเบื้องต้น: เก็บตัวเก็บประจุไว้ที่ 125±2°C เป็นเวลา 1 ชั่วโมง จากนั้นวางไว้ที่สภาพห้องเป็นเวลา 24±2H ก่อนการวัดค่าครั้งแรก หลังการรักษา: เก็บตัวเก็บประจุไว้เป็นเวลา 24 ± 2 ชั่วโมงที่สภาพห้อง |
|||||||||||||||
|
ความจุ เปลี่ยน |
B:±10% สูงสุด E: ± 20% สูงสุด F: ± 30% สูงสุด |
|||||||||||||||||
|
ดี.เอฟ |
B,E:สูงสุด 5.0% F:สูงสุด 7.0% |
|||||||||||||||||
|
ไออาร์ |
1500MΩ นาที | |||||||||||||||||
แรงดันไฟฟ้าของผลิตภัณฑ์, วัสดุ, ตารางอ้างอิงขนาด
| รหัสสินค้าและขนาด | จัดอันดับแรงดันไฟฟ้ากระแสสลับ | ลักษณะอุณหภูมิ | จัดอันดับความจุ | ความอดทนของความจุ | ขนาด (มม.) | |||
| ดีแม็กซ์ | ที.แม็กซ์ | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(ข) |
10pF |
เค |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(อี) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
ม |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(ฉ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
ข้อมูลจำเพาะและวิธีทดสอบ
|
รายการ |
ข้อมูลจำเพาะ |
วิธีทดสอบและเงื่อนไข |
|||||||||||||
|
อุณหภูมิในการจัดเก็บพิสัย |
-40℃~+125℃ | ||||||||||||||
|
อุณหภูมิในการทำงานพิสัย |
-25℃~+125℃ | ||||||||||||||
|
|
รูปร่างหน้าตามี |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
อุณหภูมิ20 ± 2 ℃ |
|||||||||||||
|
ปัจจัยการกระจาย |
B,E:สูงสุด 2.5% |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
กระบวนการผลิต
1. บรรจุภัณฑ์ในหลอด / รีล / ตัดเทป / จำนวนมาก, ห่อฟอง, กล่อง, กล่องกระดาษ;
2. แพคเกจผู้ผลิตเดิม แพคเกจออกจะอยู่ในสภาพดี มีขนาดเหมาะสมเพื่อประหยัดค่าขนส่ง
3. ตัวอย่างพร้อมจัดส่งในวันเดียวกันหรือวันถัดไป สั่งซื้อจำนวนมากภายใน 3-7 วัน แต่ขึ้นอยู่กับปริมาณที่แน่นอน
4. มีบัญชีจัดส่งของลูกค้า
5. หากต้องการประกาศมูลค่าสำหรับพิธีการทางศุลกากรโปรดแจ้งให้เราทราบก่อนจัดส่ง
6. แพ็คเก็ตที่ลงทะเบียน, DHL, FedEx, UPS, ARAMEX, EMS, การขนส่งทางอากาศ, การขนส่งทางทะเลหรืออื่น ๆ
