รายละเอียดสินค้า:
|
| Storage Temp. อุณหภูมิในการจัดเก็บ Range แนว: | -40℃~+125℃ | Operating Temp. อุณหภูมิในการทำงาน Range แนว: | -25℃~+125℃ |
|---|---|---|---|
| วัสดุ: | เซรามิค | คุณสมบัติ: | อายุการใช้งานยาวนาน |
| ปรับแต่ง: | ให้บริการตัวอย่าง | คำสำคัญ: | Y ตัวเก็บประจุความปลอดภัย |
| บรรจุุภัณฑ์: | ผ่านรู | แอพพลิเคชั่น: | โยธา,ทั่วไป,ยานยนต์ |
| เน้น: | ตัวเก็บประจุความปลอดภัย Y1 400VAC,ตัวเก็บประจุความปลอดภัยพลเรือน Y1,ตัวเก็บประจุ 332M |
||

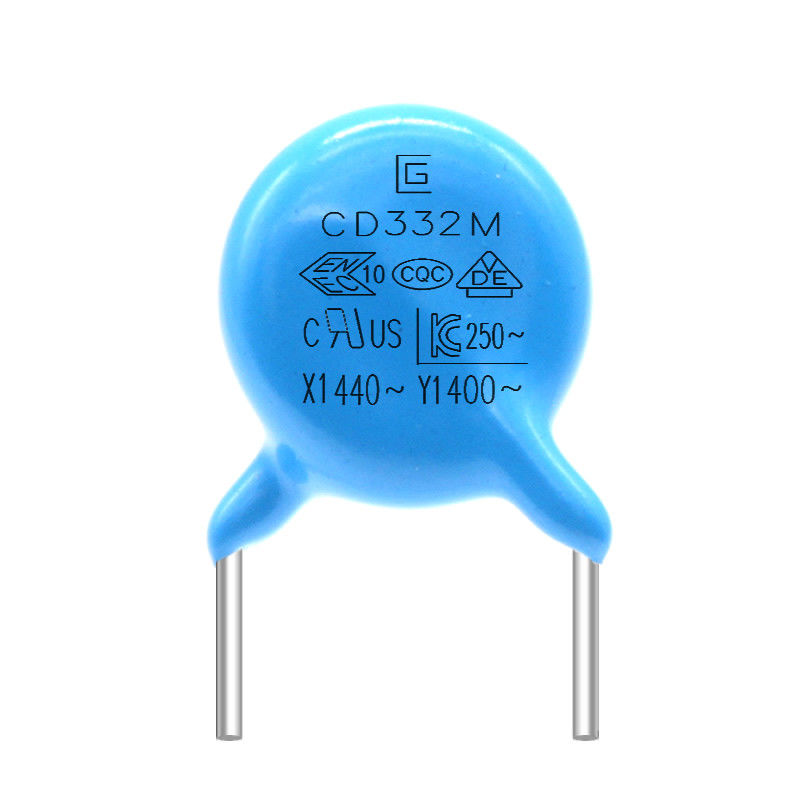

ตัวเก็บประจุความปลอดภัย Y1 ความเสถียรสูง 332M 400VAC การสูญเสียความถี่สูงมีขนาดเล็ก
คุณสมบัติและการใช้งาน:
เคลือบด้วยอีพอกซีเรซินที่ทนการติดไฟ เป็นไปตามมาตรฐาน UL94V-0
ตัวเก็บประจุแบบแผ่นเซรามิกได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานไฟฟ้ากระแสสลับและเป็นไปตามข้อกำหนดด้านความปลอดภัยของหน่วยงานมาตรฐานความปลอดภัยต่างๆ
ตัวเก็บประจุชนิด DCF เหมาะอย่างยิ่งสำหรับใช้ในการลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าและการเชื่อมต่อกับแหล่งจ่ายไฟหลัก บายพาสสาย การต่อสายอากาศ ข้ามสาย และการประยุกต์ใช้การป้องกันสองชั้น
ข้อดี
1. เรามีวัสดุทุกรุ่น ประหยัดเวลาในการหาป้อม และแนะนำวัสดุให้คุณหากต้องการ
2. ด้วยผลิตภัณฑ์คุณภาพเดียวกัน เราสามารถให้ราคาที่ดีที่สุดแก่คุณได้ สอบถามถึงหลังการขาย เราจะให้บริการที่ดี เช่น สถานะผลิตภัณฑ์ที่อัปเดต การสนับสนุนทางเทคนิค ฯลฯ (ออนไลน์ตลอด 24 ชั่วโมง)
3. เรามีหุ้นจำนวนมากและเวลาการส่งมอบมักจะสั้น
มีองค์ประกอบผันแปรบางอย่างในวงจร เช่น ตัวเหนี่ยวนำ ตัวเก็บประจุ ฯลฯ องค์ประกอบผันแปรเหล่านี้โดยทั่วไปสามารถทำให้เกิดหรือลดการเปลี่ยนแปลงสัมพัทธ์ (หรือลดลง) ของปริมาณไซน์ของความถี่ที่สอดคล้องกันเท่านั้นตัวอย่างเช่น เมื่อเปิดสวิตช์ กระแสสลับจะเปลี่ยนไปเรื่อยๆ ระหว่าง Y1 และ Y2 และสนามแม่เหล็กไฟฟ้าที่สร้างขึ้นในเวลานี้ (สนามแม่เหล็กที่คล้ายกับแสงที่ปล่อยออกมาจากแหล่งกำเนิดแสง) จะสร้างแรงตามธรรมชาติระหว่าง สายไฟ
|
รายการ |
ข้อมูลจำเพาะ |
วิธีทดสอบและเงื่อนไข |
||||||||||||||||
|
การปั่นจักรยานแบบอุณหภูมิ
|
รูปร่าง |
ไม่มีข้อบกพร่องที่ทำเครื่องหมายไว้ |
จะต้องนำตัวเก็บประจุเข้าไปในห้องทดสอบและต้องสัมผัสกับสภาวะอุณหภูมิดังตารางที่ 5 รอบ การปรับสภาพ: ต้องวางตัวเก็บประจุไว้ที่ 125±2℃ เป็นเวลา 1 ชั่วโมง จากนั้นวางไว้ที่สภาพห้องเป็นเวลา 24±2 ชั่วโมงก่อนการวัดค่าครั้งแรก หลังการรักษา: ตัวเก็บประจุจะถูกเก็บไว้เป็นเวลา 24 ± 2 ชั่วโมงในสภาวะห้อง
|
|||||||||||||||
|
ความจุ เปลี่ยน |
B:±10% สูงสุด E: ± 20% สูงสุด F: ± 30% สูงสุด |
|||||||||||||||||
|
ดี.เอฟ |
B,E:สูงสุด 5.0% F:สูงสุด 7.0% |
|||||||||||||||||
|
ไออาร์ |
ขั้นต่ำ 1,000MΩ | |||||||||||||||||
|
ความชื้น (ภายใต้ มั่นคง สถานะ) |
รูปร่าง |
ไม่มีเครื่องหมาย ข้อบกพร่อง |
ตั้งตัวเก็บประจุเป็นเวลา 500±12 ชั่วโมงที่ 40±2℃ ใน 95±3% RH การปรับสภาพเบื้องต้น: ต้องวางตัวเก็บประจุไว้ที่ 125±2℃ เป็นเวลา 1 ชั่วโมง จากนั้นวางไว้ที่สภาพห้องเป็นเวลา 24±2 ชั่วโมงก่อนการวัดค่าครั้งแรก หลังการรักษา: เก็บตัวเก็บประจุไว้เป็นเวลา 24 ± 2 ชั่วโมงที่สภาพห้อง |
|||||||||||||||
|
ความจุ เปลี่ยน |
B:±10% สูงสุด E: ± 20% สูงสุด F: ± 30% สูงสุด |
|||||||||||||||||
|
ดี.เอฟ |
B,E:สูงสุด 5.0% F:สูงสุด 7.0% |
|||||||||||||||||
|
ไออาร์ |
1500MΩ นาที | |||||||||||||||||
|
อิเล็กทริก ความแข็งแกร่ง |
ตามข้อ 8 |
|||||||||||||||||
|
แบบทดสอบชีวิต |
รูปร่าง |
ไม่มีเครื่องหมาย ข้อบกพร่อง |
ใช้แรงดันไฟฟ้า 500V.AC ยกเว้นในแต่ละชั่วโมง แรงดันไฟฟ้าจะเพิ่มขึ้นเป็น 1000V.AC เป็นเวลา 0.1 วินาที ซึ่งจะต้องคงไว้เป็นเวลา 1,000 ± 48 ชั่วโมงที่ 125 ± 2 ℃ การปรับสภาพเบื้องต้น: เก็บตัวเก็บประจุไว้ที่ 125±2°C เป็นเวลา 1 ชั่วโมง จากนั้นวางไว้ที่สภาพห้องเป็นเวลา 24±2H ก่อนการวัดค่าครั้งแรก หลังการรักษา: เก็บตัวเก็บประจุไว้เป็นเวลา 24 ± 2 ชั่วโมงที่สภาพห้อง |
|||||||||||||||
|
ความจุ เปลี่ยน |
B:±10% สูงสุด E: ± 20% สูงสุด F: ± 30% สูงสุด |
|||||||||||||||||
|
ดี.เอฟ |
B,E:สูงสุด 5.0% F:สูงสุด 7.0% |
|||||||||||||||||
|
ไออาร์ |
1500MΩ นาที | |||||||||||||||||
แรงดันไฟฟ้าของผลิตภัณฑ์, วัสดุ, ตารางอ้างอิงขนาด
| รหัสสินค้าและขนาด | จัดอันดับแรงดันไฟฟ้ากระแสสลับ | ลักษณะอุณหภูมิ | จัดอันดับความจุ | ความอดทนของความจุ | ขนาด (มม.) | |||
| ดีแม็กซ์ | ที.แม็กซ์ | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(ข) |
10pF |
เค |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(อี) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
ม |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(ฉ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
ข้อมูลจำเพาะและวิธีทดสอบ
|
รายการ |
ข้อมูลจำเพาะ |
วิธีทดสอบและเงื่อนไข |
|||||||||||||
|
อุณหภูมิในการจัดเก็บพิสัย |
-40℃~+125℃ | ||||||||||||||
|
อุณหภูมิในการทำงานพิสัย |
-25℃~+125℃ | ||||||||||||||
|
|
รูปร่างหน้าตามี |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
อุณหภูมิ20 ± 2 ℃ |
|||||||||||||
|
ปัจจัยการกระจาย |
B,E:สูงสุด 2.5% |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
กระบวนการผลิต
1. บรรจุภัณฑ์ในหลอด / รีล / ตัดเทป / จำนวนมาก, ห่อฟอง, กล่อง, กล่องกระดาษ;
2. แพคเกจผู้ผลิตเดิม แพคเกจออกจะอยู่ในสภาพดี มีขนาดเหมาะสมเพื่อประหยัดค่าขนส่ง
3. ตัวอย่างพร้อมจัดส่งในวันเดียวกันหรือวันถัดไป สั่งซื้อจำนวนมากภายใน 3-7 วัน แต่ขึ้นอยู่กับปริมาณที่แน่นอน
4. มีบัญชีจัดส่งของลูกค้า
5. หากต้องการประกาศมูลค่าสำหรับพิธีการทางศุลกากรโปรดแจ้งให้เราทราบก่อนจัดส่ง
6. แพ็คเก็ตที่ลงทะเบียน, DHL, FedEx, UPS, ARAMEX, EMS, การขนส่งทางอากาศ, การขนส่งทางทะเลหรืออื่น ๆ
