รายละเอียดสินค้า:
|
| Storage Temp. อุณหภูมิในการจัดเก็บ Range แนว: | -40℃~+125℃ | Operating Temp. อุณหภูมิในการทำงาน Range แนว: | -25℃~+125℃ |
|---|---|---|---|
| วัสดุ: | เซรามิค | ปรับแต่ง: | ให้บริการตัวอย่าง |
| คุณสมบัติ: | เหมาะอย่างยิ่งสำหรับแอปพลิเคชันข้ามสาย | คำสำคัญ: | Y1 ตัวเก็บประจุความปลอดภัย |
| ประเภทแพ็คเกจ: | ผ่านรู | แอพพลิเคชั่น: | RF / ไมโครเวฟ วัตถุประสงค์ทั่วไป |
| เน้น: | 152M Y1 Safety Capacitor,CQC Y1 Safety Capacitor,เซฟตี้เซรามิคคาปาซิเตอร์ 400VAC |
||

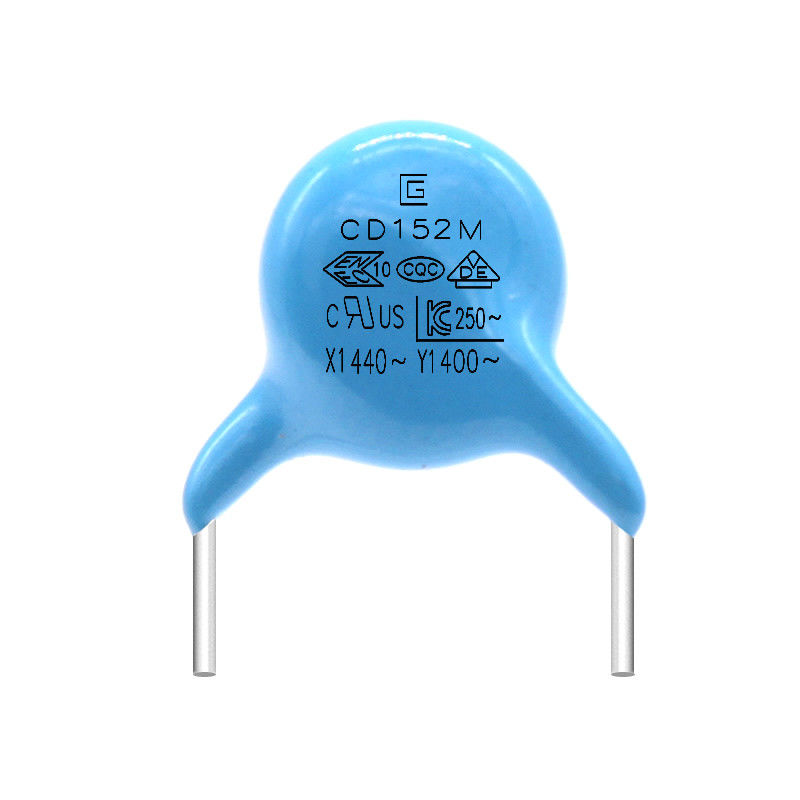

ประสิทธิภาพการเป็นฉนวนสูงขนาดเล็ก 152M 400VAC Y1 ตัวเก็บประจุแบบนิรภัย ทนต่อแรงกระแทกสูง
มีองค์ประกอบผันแปรบางอย่างในวงจร เช่น ตัวเหนี่ยวนำ ตัวเก็บประจุ ฯลฯ องค์ประกอบผันแปรเหล่านี้โดยทั่วไปสามารถทำให้เกิดหรือลดการเปลี่ยนแปลงสัมพัทธ์ (หรือลดลง) ของปริมาณไซน์ของความถี่ที่สอดคล้องกันเท่านั้นตัวอย่างเช่น เมื่อเปิดสวิตช์ กระแสสลับจะเปลี่ยนไปเรื่อยๆ ระหว่าง Y1 และ Y2 และสนามแม่เหล็กไฟฟ้าที่สร้างขึ้นในเวลานี้ (สนามแม่เหล็กที่คล้ายกับแสงที่ปล่อยออกมาจากแหล่งกำเนิดแสง) จะสร้างแรงตามธรรมชาติระหว่าง สายไฟ
อะไรคือความแตกต่างระหว่างตัวเก็บประจุ Y1 และตัวเก็บประจุ Y2?
1. แรงดันไฟฟ้าที่ทนได้และระยะพิทช์แตกต่างกัน
แรงดันไฟฟ้าของตัวเก็บประจุ Y1 คือ 400VAC และแรงดันไฟฟ้าที่ทนได้ถึง 4000VAC
แรงดันไฟฟ้าของตัวเก็บประจุ Y2 คือ 300VAC และแรงดันไฟฟ้าที่ทนได้ถึง 2600VAC
ระยะห่างปกติของตัวเก็บประจุ Y1 คือ 10 มม
ระยะห่างปกติของตัวเก็บประจุ Y2 คือ 7.5 มม
2. ฉนวนประเภทต่างๆ
ตัวเก็บประจุ Y1 เป็นของฉนวนสองชั้นหรือฉนวนเสริมแรง
ตัวเก็บประจุ Y2 เป็นของฉนวนพื้นฐานหรือฉนวนเสริม
ลักษณะเฉพาะ
1. ขนาดเล็ก
2. คาปาซิเตอร์ไฟฟ้ากระแสสลับที่ผ่านการรับรองความปลอดภัย
3. การสูญเสียความถี่สูงมีขนาดเล็กและสามารถทนต่อผลกระทบของไฟกระชากสูงสุดของ AC ได้
4. ความสามารถเกินปัจจุบันที่แข็งแกร่ง ความจุขนาดเล็ก และการลดทอนการสูญเสีย
5. อายุการใช้งานยาวนาน
6. แรงดันไฟฟ้าของ Y1 คือ 400-500VAC และแรงดันไฟฟ้าทดลองคือ 4000VAC
7. ตัวเก็บประจุแบบ Y มักใช้เซรามิกแรงดันสูง
8. Y1 เป็นตัวเก็บประจุ Y หุ้มฉนวนสองชั้น ซึ่งใช้เชื่อมด้านหลักและด้านรอง
9. แพ็คเกจอีพอกซีเรซินทนไฟ
10. ตัวเก็บประจุ X และตัวเก็บประจุ Y รวมเรียกว่าตัวเก็บประจุความปลอดภัยคาปาซิเตอร์นิรภัยจะใช้ในโอกาสดังกล่าว กล่าวคือ หลังจากคาปาซิเตอร์เสีย จะไม่ทำให้เกิดไฟฟ้าช็อตและไม่เป็นอันตรายต่อความปลอดภัยส่วนบุคคล
ฟิลด์แอ็พพลิเคชันตัวเก็บประจุ Y1:
เหมาะอย่างยิ่งสำหรับใช้ในการลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าและการเชื่อมต่อกับแหล่งจ่ายไฟหลัก, บายพาสสาย, การต่อสายอากาศ, ข้ามสาย, แอปพลิเคชั่นป้องกันสองชั้น
|
รายการ |
ข้อมูลจำเพาะ |
วิธีทดสอบและเงื่อนไข |
||||||||||||||||
|
การปั่นจักรยานแบบอุณหภูมิ
|
รูปร่าง |
ไม่มีข้อบกพร่องที่ทำเครื่องหมายไว้ |
จะต้องนำตัวเก็บประจุเข้าไปในห้องทดสอบและต้องสัมผัสกับสภาวะอุณหภูมิดังตารางที่ 5 รอบ การปรับสภาพ: ต้องวางตัวเก็บประจุไว้ที่ 125±2℃ เป็นเวลา 1 ชั่วโมง จากนั้นวางไว้ที่สภาพห้องเป็นเวลา 24±2 ชั่วโมงก่อนการวัดค่าครั้งแรก หลังการรักษา: ตัวเก็บประจุจะถูกเก็บไว้เป็นเวลา 24 ± 2 ชั่วโมงในสภาวะห้อง
|
|||||||||||||||
|
ความจุ เปลี่ยน |
B:±10% สูงสุด E: ± 20% สูงสุด F: ± 30% สูงสุด |
|||||||||||||||||
|
ดี.เอฟ |
B,E:สูงสุด 5.0% F:สูงสุด 7.0% |
|||||||||||||||||
|
ไออาร์ |
ขั้นต่ำ 1,000MΩ | |||||||||||||||||
|
ความชื้น (ภายใต้ มั่นคง สถานะ) |
รูปร่าง |
ไม่มีเครื่องหมาย ข้อบกพร่อง |
ตั้งตัวเก็บประจุเป็นเวลา 500±12 ชั่วโมงที่ 40±2℃ ใน 95±3% RH การปรับสภาพเบื้องต้น: ต้องวางตัวเก็บประจุไว้ที่ 125±2℃ เป็นเวลา 1 ชั่วโมง จากนั้นวางไว้ที่สภาพห้องเป็นเวลา 24±2 ชั่วโมงก่อนการวัดค่าครั้งแรก หลังการรักษา: เก็บตัวเก็บประจุไว้เป็นเวลา 24 ± 2 ชั่วโมงที่สภาพห้อง |
|||||||||||||||
|
ความจุ เปลี่ยน |
B:±10% สูงสุด E: ± 20% สูงสุด F: ± 30% สูงสุด |
|||||||||||||||||
|
ดี.เอฟ |
B,E:สูงสุด 5.0% F:สูงสุด 7.0% |
|||||||||||||||||
|
ไออาร์ |
1500MΩ นาที | |||||||||||||||||
|
อิเล็กทริก ความแข็งแกร่ง |
ตามข้อ 8 |
|||||||||||||||||
|
แบบทดสอบชีวิต |
รูปร่าง |
ไม่มีเครื่องหมาย ข้อบกพร่อง |
ใช้แรงดันไฟฟ้า 500V.AC ยกเว้นในแต่ละชั่วโมง แรงดันไฟฟ้าจะเพิ่มขึ้นเป็น 1000V.AC เป็นเวลา 0.1 วินาที ซึ่งจะต้องคงไว้เป็นเวลา 1,000 ± 48 ชั่วโมงที่ 125 ± 2 ℃ การปรับสภาพเบื้องต้น: เก็บตัวเก็บประจุไว้ที่ 125±2°C เป็นเวลา 1 ชั่วโมง จากนั้นวางไว้ที่สภาพห้องเป็นเวลา 24±2H ก่อนการวัดค่าครั้งแรก หลังการรักษา: เก็บตัวเก็บประจุไว้เป็นเวลา 24 ± 2 ชั่วโมงที่สภาพห้อง |
|||||||||||||||
|
ความจุ เปลี่ยน |
B:±10% สูงสุด E: ± 20% สูงสุด F: ± 30% สูงสุด |
|||||||||||||||||
|
ดี.เอฟ |
B,E:สูงสุด 5.0% F:สูงสุด 7.0% |
|||||||||||||||||
|
ไออาร์ |
1500MΩ นาที | |||||||||||||||||
แรงดันไฟฟ้าของผลิตภัณฑ์, วัสดุ, ตารางอ้างอิงขนาด
| รหัสสินค้าและขนาด | จัดอันดับแรงดันไฟฟ้ากระแสสลับ | ลักษณะอุณหภูมิ | จัดอันดับความจุ | ความอดทนของความจุ | ขนาด (มม.) | |||
| ดีแม็กซ์ | ที.แม็กซ์ | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(ข) |
10pF |
เค |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(อี) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
ม |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(ฉ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
ข้อมูลจำเพาะและวิธีทดสอบ
|
รายการ |
ข้อมูลจำเพาะ |
วิธีทดสอบและเงื่อนไข |
|||||||||||||
|
อุณหภูมิในการจัดเก็บพิสัย |
-40℃~+125℃ | ||||||||||||||
|
อุณหภูมิในการทำงานพิสัย |
-25℃~+125℃ | ||||||||||||||
|
|
รูปร่างหน้าตามี |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
อุณหภูมิ20 ± 2 ℃ |
|||||||||||||
|
ปัจจัยการกระจาย |
B,E:สูงสุด 2.5% |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
กระบวนการผลิต
