รายละเอียดสินค้า:
|
| Storage Temp. อุณหภูมิในการจัดเก็บ Range แนว: | -40℃~+125℃ | Operating Temp. อุณหภูมิในการทำงาน Range แนว: | -25℃~+125℃ |
|---|---|---|---|
| วัสดุหลัก: | เซรามิค | แรงดันไฟฟ้า - พิกัด: | 400VAC |
| คุณสมบัติ: | มาตรฐานความปลอดภัยที่ได้รับการยอมรับสำหรับการใช้งาน AC | บรรจุุภัณฑ์: | บรรจุมาตรฐาน |
| แอปพลิเคชัน: | ยานยนต์ | พิมพ์: | Y1 ตัวเก็บประจุความปลอดภัย |
| เน้น: | ตัวเก็บประจุความปลอดภัย CQC Y1,ตัวเก็บประจุความปลอดภัย Y1 222M,ตัวเก็บประจุ Y1 222M |
||

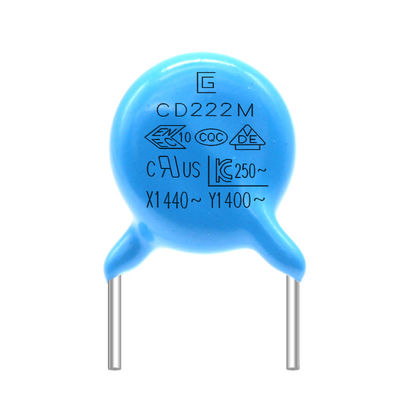

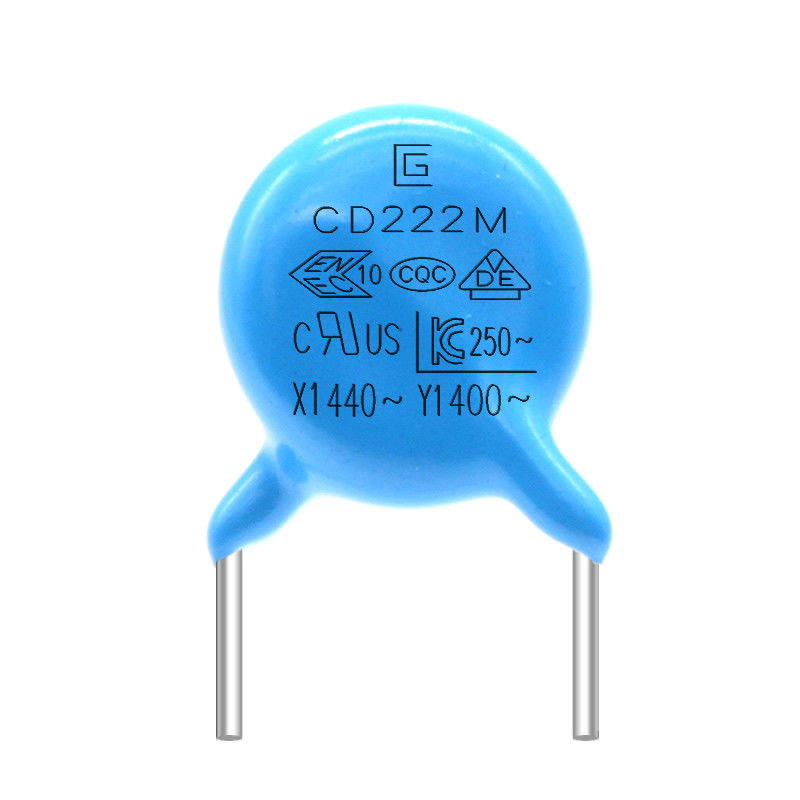

ตัวเก็บประจุความปลอดภัยขนาดเล็ก 222M 400VAC Y1 สำหรับวงจรไฟฟ้ากระแสสลับความถี่สูง
ตัวเก็บประจุความปลอดภัย Y1 เป็นส่วนประกอบอิเล็กทรอนิกส์ที่ประกอบด้วยตัวนำสองตัวประกบฉนวนมันเป็นเหมือนแซนวิชตัวเก็บประจุความปลอดภัย Y1 แบกรับความรับผิดชอบอันหนักหน่วง และข้อกำหนดสำหรับผลิตภัณฑ์ต้องสูงมากขั้นแรกต้องได้รับการรับรองจากหน่วยงานทดสอบความปลอดภัยตัวอย่าง: CQC;VDE;ยูแอล;ENEC, KC ฯลฯ ลักษณะของตัวเก็บประจุ y1 ส่วนใหญ่เป็นสีน้ำเงิน และผลิตภัณฑ์มีเครื่องหมายรับรองความปลอดภัยและทนต่อแรงดันไฟฟ้า AC400V คำแรงดันไฟฟ้าทนกระแสตรงที่แท้จริงสูงถึง 4000V หรือมากกว่าต้องเน้นว่าไม่ควรเปลี่ยนตัวเก็บประจุ y ด้วยตัวเก็บประจุเซรามิกธรรมดาตามต้องการ
Y1 เซฟตี้คาปาซิเตอร์.pdf
คุณสมบัติ
เหมาะอย่างยิ่งสำหรับแอปพลิเคชันข้ามสาย
ขนาดกะทัดรัด
สินค้าคุ้มค่า
มาตรฐานความปลอดภัยที่ได้รับการยอมรับสำหรับการใช้งาน AC
แอปพลิเคชัน
แหล่งจ่ายไฟ DC แรงดันสูงหรือการคายประจุ
วงจรไฟฟ้ากระแสสลับความถี่สูง
วงจรลดสัญญาณรบกวนหรือวงจรเอาท์พุตแนวนอน
1. เราขอขอบคุณสำหรับธุรกิจของคุณและเสนอนโยบายการคืนสินค้าทันทีภายใน 7 วัน(7วันหลังจากได้รับของ).
2. หากสินค้าที่คุณซื้อจากร้านของเราไม่มีคุณภาพที่สมบูรณ์แบบ นั่นคือมันไม่ได้ทำงานด้วยระบบอิเล็กทรอนิกส์ตามข้อกำหนดของผู้ผลิต เพียงแค่ส่งคืนมาให้เราเพื่อเปลี่ยนหรือคืนเงิน
เราแบกรับค่าขนส่งจากการส่งคืนชิ้นส่วนในวันรับประกัน
3. หากสินค้ามีข้อบกพร่อง โปรดแจ้งให้เราทราบภายใน 3 วันนับจากวันที่จัดส่ง
4. สินค้าใด ๆ จะต้องส่งคืนในสภาพเดิมเพื่อให้มีสิทธิ์ได้รับเงินคืนหรือเปลี่ยน
5.ผู้ซื้อเป็นผู้รับผิดชอบค่าขนส่งทั้งหมดที่เกิดขึ้น
|
รายการ |
ข้อมูลจำเพาะ |
วิธีทดสอบและเงื่อนไข |
||||||||||||||||
|
การปั่นจักรยานแบบอุณหภูมิ
|
รูปร่าง |
ไม่มีข้อบกพร่องที่ทำเครื่องหมายไว้ |
จะต้องนำตัวเก็บประจุเข้าไปในห้องทดสอบและต้องสัมผัสกับสภาวะอุณหภูมิดังตารางที่ 5 รอบ การปรับสภาพ: ต้องวางตัวเก็บประจุไว้ที่ 125±2℃ เป็นเวลา 1 ชั่วโมง จากนั้นวางไว้ที่สภาพห้องเป็นเวลา 24±2 ชั่วโมงก่อนการวัดค่าครั้งแรก หลังการรักษา: ตัวเก็บประจุจะถูกเก็บไว้เป็นเวลา 24 ± 2 ชั่วโมงในสภาวะห้อง
|
|||||||||||||||
|
ความจุ เปลี่ยน |
B:±10% สูงสุด E: ± 20% สูงสุด F: ± 30% สูงสุด |
|||||||||||||||||
|
ดี.เอฟ |
B,E:สูงสุด 5.0% F:สูงสุด 7.0% |
|||||||||||||||||
|
ไออาร์ |
ขั้นต่ำ 1,000MΩ | |||||||||||||||||
|
ความชื้น (ภายใต้ มั่นคง สถานะ) |
รูปร่าง |
ไม่มีเครื่องหมาย ข้อบกพร่อง |
ตั้งตัวเก็บประจุเป็นเวลา 500±12 ชั่วโมงที่ 40±2℃ ใน 95±3% RH การปรับสภาพเบื้องต้น: ต้องวางตัวเก็บประจุไว้ที่ 125±2℃ เป็นเวลา 1 ชั่วโมง จากนั้นวางไว้ที่สภาพห้องเป็นเวลา 24±2 ชั่วโมงก่อนการวัดค่าครั้งแรก หลังการรักษา: เก็บตัวเก็บประจุไว้เป็นเวลา 24 ± 2 ชั่วโมงที่สภาพห้อง |
|||||||||||||||
|
ความจุ เปลี่ยน |
B:±10% สูงสุด E: ± 20% สูงสุด F: ± 30% สูงสุด |
|||||||||||||||||
|
ดี.เอฟ |
B,E:สูงสุด 5.0% F:สูงสุด 7.0% |
|||||||||||||||||
|
ไออาร์ |
1500MΩ นาที | |||||||||||||||||
|
อิเล็กทริก ความแข็งแกร่ง |
ตามข้อ 8 |
|||||||||||||||||
|
แบบทดสอบชีวิต |
รูปร่าง |
ไม่มีเครื่องหมาย ข้อบกพร่อง |
ใช้แรงดันไฟฟ้า 500V.AC ยกเว้นในแต่ละชั่วโมง แรงดันไฟฟ้าจะเพิ่มขึ้นเป็น 1000V.AC เป็นเวลา 0.1 วินาที ซึ่งจะต้องคงไว้เป็นเวลา 1,000 ± 48 ชั่วโมงที่ 125 ± 2 ℃ การปรับสภาพเบื้องต้น: เก็บตัวเก็บประจุไว้ที่ 125±2°C เป็นเวลา 1 ชั่วโมง จากนั้นวางไว้ที่สภาพห้องเป็นเวลา 24±2H ก่อนการวัดค่าครั้งแรก หลังการรักษา: เก็บตัวเก็บประจุไว้เป็นเวลา 24 ± 2 ชั่วโมงที่สภาพห้อง |
|||||||||||||||
|
ความจุ เปลี่ยน |
B:±10% สูงสุด E: ± 20% สูงสุด F: ± 30% สูงสุด |
|||||||||||||||||
|
ดี.เอฟ |
B,E:สูงสุด 5.0% F:สูงสุด 7.0% |
|||||||||||||||||
|
ไออาร์ |
1500MΩ นาที | |||||||||||||||||
แรงดันไฟฟ้าของผลิตภัณฑ์, วัสดุ, ตารางอ้างอิงขนาด
| รหัสสินค้าและขนาด | จัดอันดับแรงดันไฟฟ้ากระแสสลับ | ลักษณะอุณหภูมิ | จัดอันดับความจุ | ความอดทนของความจุ | ขนาด (มม.) | |||
| ดีแม็กซ์ | ที.แม็กซ์ | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(ข) |
10pF |
เค |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(อี) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
ม |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(ฉ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
ข้อมูลจำเพาะและวิธีทดสอบ
|
รายการ |
ข้อมูลจำเพาะ |
วิธีทดสอบและเงื่อนไข |
|||||||||||||
|
อุณหภูมิในการจัดเก็บพิสัย |
-40℃~+125℃ | ||||||||||||||
|
อุณหภูมิในการทำงานพิสัย |
-25℃~+125℃ | ||||||||||||||
|
|
รูปร่างหน้าตามี |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
อุณหภูมิ20 ± 2 ℃ |
|||||||||||||
|
ปัจจัยการกระจาย |
B,E:สูงสุด 2.5% |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
กระบวนการผลิต
