รายละเอียดสินค้า:
|
| Storage Temp. อุณหภูมิในการจัดเก็บ Range แนว: | -40℃~+125℃ | Operating Temp. อุณหภูมิในการทำงาน Range แนว: | -25℃~+125℃ |
|---|---|---|---|
| วัสดุหลัก: | เซรามิค | แอปพลิเคชัน: | อุปกรณ์สำนักงาน, อุปกรณ์อิเล็คทรอนิกส์ |
| ปรับแต่ง:: | ใช่ ให้บริการตัวอย่าง | พิมพ์: | Y1 ตัวเก็บประจุความปลอดภัย |
| เน้น: | ตัวเก็บประจุความปลอดภัย Y1 ความจุขนาดเล็ก,ตัวเก็บประจุความปลอดภัย Y1 151K,ตัวเก็บประจุ 151k |
||

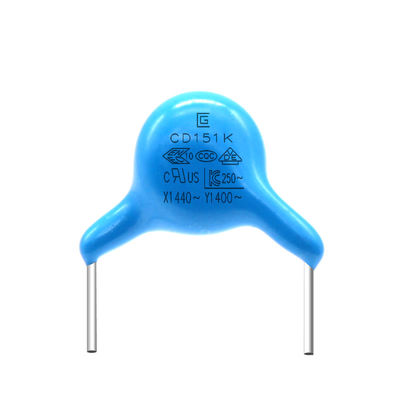

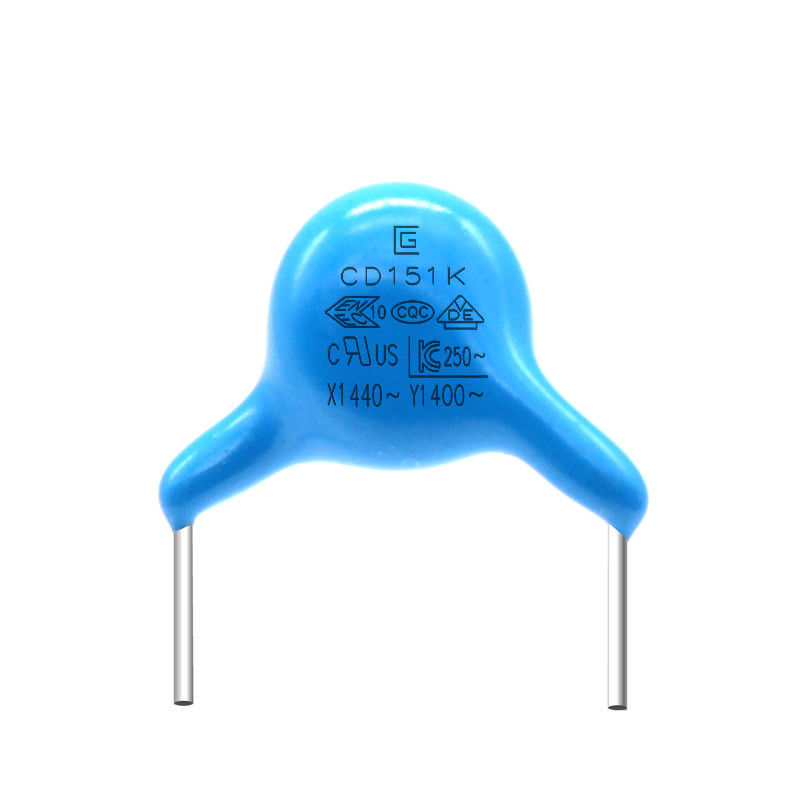

151K 400VAC Y1 Safety Capacitor ความสามารถในการจ่ายกระแสเกินที่แข็งแกร่ง ความจุขนาดเล็กและการลดทอนการสูญเสีย
Y1 เซฟตี้คาปาซิเตอร์.pdf
ตัวเก็บประจุ Y1 เป็นตัวเก็บประจุเพื่อความปลอดภัย และตัวเก็บประจุดังกล่าวจะไม่ทำให้เกิดไฟฟ้าช็อตหลังจากที่ตัวเก็บประจุทำงานล้มเหลว และจะไม่เป็นอันตรายต่อความปลอดภัยส่วนบุคคลประกอบด้วยตัวเก็บประจุ X และตัวเก็บประจุ Y สองประเภทตัวเก็บประจุ X เป็นตัวเก็บประจุที่เชื่อมต่อระหว่างสายไฟสองเส้น (LN) และโดยทั่วไปจะใช้ตัวเก็บประจุแบบฟิล์มโลหะตัวเก็บประจุ Y เชื่อมต่อระหว่างสายไฟสองเส้นและกราวด์ (LE , NE) ความจุโดยทั่วไปจะปรากฏเป็นคู่จากข้อจำกัดของกระแสไฟฟ้ารั่ว ค่าของตัวเก็บประจุ Y ไม่ควรมากเกินไปโดยทั่วไป ตัวเก็บประจุ X คือระดับ uF และตัวเก็บประจุ Y คือระดับ nFตัวเก็บประจุ X ยับยั้งการรบกวนโหมดดิฟเฟอเรนเชียล และตัวเก็บประจุ Y ยับยั้งการรบกวนโหมดทั่วไป
ด้านล่างของตัวเก็บประจุ Y แบ่งออกเป็น Y1, Y2, Y3 และ Y4ความแตกต่างที่สำคัญคือ:
1. ความต้านทานไฟฟ้าแรงสูง Y1 มากกว่า 8 kV,
2. ความต้านทานไฟฟ้าแรงสูง Y2 มากกว่า 5 kV,
3. Y3 ต้านทานแรงดันสูง n/a
4. ความต้านทานไฟฟ้าแรงสูง Y4 มากกว่า 2.5 kV
คุณสมบัติ
1. รับประกันแรงดันอิมพัลส์ 12kV0-p
2. รับประกันช่วงอุณหภูมิในการทำงานสูงถึง 125°C
3. ความเป็นฉนวน: AC4000V
4. ตัวเก็บประจุคลาส X1/Y1 ได้รับการรับรองโดย ENEC(VDE)/UL/CQC
5. ใช้กับส่วนประกอบในเครื่องใช้ไฟฟ้าที่ต้องการได้
ฉนวนเสริมแรงและฉนวนสองชั้นขึ้นอยู่กับ
UL1492, IEC60065 และ IEC60950
6. เคลือบด้วยอีพอกซีเรซินที่ปราศจากฮาโลเจน* ที่ทนไฟ
(ตรงตามมาตรฐาน UL94V-0)
* Cl=900ppm สูงสุด, Br=900ppm สูงสุดและ
Cl+Br=1500ppm สูงสุด
7. มีเทปสำหรับการแทรกอัตโนมัติ
8. แรงดันไฟฟ้า: X1: AC500V(rms), Y1: AC500V(rms)
|
รายการ |
ข้อมูลจำเพาะ |
วิธีทดสอบและเงื่อนไข |
||||||||||||||||
|
การปั่นจักรยานแบบอุณหภูมิ
|
รูปร่าง |
ไม่มีข้อบกพร่องที่ทำเครื่องหมายไว้ |
จะต้องนำตัวเก็บประจุเข้าไปในห้องทดสอบและต้องสัมผัสกับสภาวะอุณหภูมิดังตารางที่ 5 รอบ การปรับสภาพ: ต้องวางตัวเก็บประจุไว้ที่ 125±2℃ เป็นเวลา 1 ชั่วโมง จากนั้นวางไว้ที่สภาพห้องเป็นเวลา 24±2 ชั่วโมงก่อนการวัดค่าครั้งแรก หลังการรักษา: ตัวเก็บประจุจะถูกเก็บไว้เป็นเวลา 24 ± 2 ชั่วโมงในสภาวะห้อง
|
|||||||||||||||
|
ความจุ เปลี่ยน |
B:±10% สูงสุด E: ± 20% สูงสุด F: ± 30% สูงสุด |
|||||||||||||||||
|
ดี.เอฟ |
B,E:สูงสุด 5.0% F:สูงสุด 7.0% |
|||||||||||||||||
|
ไออาร์ |
ขั้นต่ำ 1,000MΩ | |||||||||||||||||
|
ความชื้น (ภายใต้ มั่นคง สถานะ) |
รูปร่าง |
ไม่มีเครื่องหมาย ข้อบกพร่อง |
ตั้งตัวเก็บประจุเป็นเวลา 500±12 ชั่วโมงที่ 40±2℃ ใน 95±3% RH การปรับสภาพเบื้องต้น: ต้องวางตัวเก็บประจุไว้ที่ 125±2℃ เป็นเวลา 1 ชั่วโมง จากนั้นวางไว้ที่สภาพห้องเป็นเวลา 24±2 ชั่วโมงก่อนการวัดค่าครั้งแรก หลังการรักษา: เก็บตัวเก็บประจุไว้เป็นเวลา 24 ± 2 ชั่วโมงที่สภาพห้อง |
|||||||||||||||
|
ความจุ เปลี่ยน |
B:±10% สูงสุด E: ± 20% สูงสุด F: ± 30% สูงสุด |
|||||||||||||||||
|
ดี.เอฟ |
B,E:สูงสุด 5.0% F:สูงสุด 7.0% |
|||||||||||||||||
|
ไออาร์ |
1500MΩ นาที | |||||||||||||||||
|
อิเล็กทริก ความแข็งแกร่ง |
ตามข้อ 8 |
|||||||||||||||||
|
แบบทดสอบชีวิต |
รูปร่าง |
ไม่มีเครื่องหมาย ข้อบกพร่อง |
ใช้แรงดันไฟฟ้า 500V.AC ยกเว้นในแต่ละชั่วโมง แรงดันไฟฟ้าจะเพิ่มขึ้นเป็น 1000V.AC เป็นเวลา 0.1 วินาที ซึ่งจะต้องคงไว้เป็นเวลา 1,000 ± 48 ชั่วโมงที่ 125 ± 2 ℃ การปรับสภาพเบื้องต้น: เก็บตัวเก็บประจุไว้ที่ 125±2°C เป็นเวลา 1 ชั่วโมง จากนั้นวางไว้ที่สภาพห้องเป็นเวลา 24±2H ก่อนการวัดค่าครั้งแรก หลังการรักษา: เก็บตัวเก็บประจุไว้เป็นเวลา 24 ± 2 ชั่วโมงที่สภาพห้อง |
|||||||||||||||
|
ความจุ เปลี่ยน |
B:±10% สูงสุด E: ± 20% สูงสุด F: ± 30% สูงสุด |
|||||||||||||||||
|
ดี.เอฟ |
B,E:สูงสุด 5.0% F:สูงสุด 7.0% |
|||||||||||||||||
|
ไออาร์ |
1500MΩ นาที | |||||||||||||||||
แรงดันไฟฟ้าของผลิตภัณฑ์, วัสดุ, ตารางอ้างอิงขนาด
| รหัสสินค้าและขนาด | จัดอันดับแรงดันไฟฟ้ากระแสสลับ | ลักษณะอุณหภูมิ | จัดอันดับความจุ | ความอดทนของความจุ | ขนาด (มม.) | |||
| ดีแม็กซ์ | ที.แม็กซ์ | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(ข) |
10pF |
เค |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(อี) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
ม |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(ฉ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
ข้อมูลจำเพาะและวิธีทดสอบ
|
รายการ |
ข้อมูลจำเพาะ |
วิธีทดสอบและเงื่อนไข |
|||||||||||||
|
อุณหภูมิในการจัดเก็บพิสัย |
-40℃~+125℃ | ||||||||||||||
|
อุณหภูมิในการทำงานพิสัย |
-25℃~+125℃ | ||||||||||||||
|
|
รูปร่างหน้าตามี |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
อุณหภูมิ20 ± 2 ℃ |
|||||||||||||
|
ปัจจัยการกระจาย |
B,E:สูงสุด 2.5% |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
